Haier 4U26HS1ERA [39/82] Schema per l installazione dell unità interna ed esterna

Requisitos de desecho su aparato de aire acondicionado ha sido marcado con este símbolo que significa que los productos de tipo eléctrico y electrónico no deben mezclarse con la basura doméstica sin clasificar no intente desmontar el sistema por sí mismo tanto el desmontaje del sistema de aire acondicionado como la manipulación del refrigerante el aceite y cualquier otro componente deben ser llevados a cabo por un instalador cualificado de acuerdo con la legislación local y nacional aplicable los aparatos de aire acondicionado deben ser tratados en instalaciones de manipulación especializadas para su reutilización reciclado y recuperación al garantizar la correcta eliminación de este producto estará contribuyendo a evitar las posibles consecuencias negativas que podría provocar sobre el medioambiente y la salud humana póngase en contacto con el instalador o la autoridad local pertinente si desea obtener más información las pilas deben ser extraídas del mando a distancia y eliminadas de 20

Advertencia 21

Precauciones de seguridad 21

Precaución 21

Accesorios 22

Precauciones para seleccionar la ubicación 22

Precaución 22

Cuando realice trabajos de conexión de tubos no conecte la derivación de tubo integrada ni la unidad exterior sin conectar antes la unidad interior para poder añadir más tarde otra unidad interior asegúrese de que no entra suciedad o humedad por ambos lados de la derivación integrada del tubo 2 es imposible conectar la unidad interior solamente para una habitación 23

Esquemas de instalación de las unidades interior y exterior 23

Más de 10 cm 23

Si hay peligro de que la unidad se caiga fíjela con pernos para suelo con un cable o con otros medios si la ubicación no dispone de un buen sistema de drenaje coloque la unidad en una base de montaje nivelada o en un pedestal de plástico instale la unidad exterior en una posición nivelada si no sigue estas indicaciones se pueden producir fugas o acumulación de agua 23

Esquemas de instalación de las unidades interior y exterior 24

Precauciones para la conexión 24

Guía de instalación de la unidad exterior 25

Limitaciones en la instalación 25

Precauciones a la hora de realizar instalación 25

Acometida de los tubos de refrigerante 26

Cuando instale la unidad exterior consulte las secciones precauciones para seleccionar la ubicación y esquemas de instalación de las unidades interior y exterior 26

Desagüe 26

Instalar la unidad exterior 26

Limitaciones en la instalación 26

Utilice un tapón de desagüe para el drenaje 2 si el puerto de desagüe está tapado por la base de montaje o por la superficie del suelo coloque unos pies adicionales que tengan una altura de al menos 30 mm debajo de los pies de la unidad exterior 3 en zonas frías no utilice una manguera de desagüe con la unidad exterior ya que de lo contrario el agua del desagüe se puede congelar lo que afectará negativamente al rendimiento en el modo de calefacción 26

Acometida de los tubos de refrigerante 27

Advertencia 27

Acometida de los tubos de refrigerante 28

Acometida de los tubos de refrigerante 29

Advertencia 29

Corte y abocardado de los tubos el corte de los tubos se realiza con un cortatubos e incluye la eliminación de las rebabas el abocardado se realiza después de introducir la tuerca abocardada 29

Deposite agua en la bandeja de desagüe de la unidad interior y confirme que el drenaje se realiza correctamente hacia fuera en caso de que la manguera de desagüe se encuentre en una habitación asegúrese de aplicar aislante de calor uniformemente 29

Desagüe instale la manguera de desagüe formando una pendiente descendiente de forma homogénea a continuación se muestran ejemplos de malas prácticas de desagüe 29

No utilice aceite mineral en la pieza abocardada 2 evite que el aceite mineral entre en el sistema porque reducirá el período de vida útil de las unidades 3 nunca utilice tubos que ya se hayan utilizado para instalaciones anteriores utilice solamente componentes proporcionados con la unidad 4 para garantizar el período de vida útil de esta unidad r410a nunca instale un secador en ella 5 el material de secado puede disolver y dañar el sistema 6 un abocardado incompleto puede provocar fugas de gas refrigerante 29

Utilice tubos con aislante térmico independientes para los tubos de gas y de líquido refrigerante 29

Cableado 30

Funcionamiento de la bomba de vacío 30

Método de conexión de engarce para cables sin terminales 30

Cableado 31

Ejemplo del sistema de cableado para ver un esquema de cableado consulte 5u34hs1era 31

Método de cableado de la unidad interior afloje la tapa del cable y conecte la línea de alimentación y el cable de comunicación de la unidad interior al terminal que corresponda nota cuando conecte la línea de alimentación al terminal de la fuente de alimentación preste especial atención a lo siguiente no conecte la línea de alimentación de diferentes tamaños al mismo terminal del cable de conexión un contacto inadecuado provocará sobrecalentamiento no conecte la línea de alimentación de diferentes tamaños al mismo terminal del cable de tierra un contacto inadecuado afectará a la protección no conecte la línea de alimentación al extremo de conexión del cable de comunicación una conexión incorrecta provocará daños en la unidad conectada 31

Prueba del aparato 32

Resolución de problemas 33

Indice 35

Italiano 35

Leggere con attenzione questo manuale prima dell installazione conservare questo manuale per riferimenti futuri 35

Manuale d installazione del condizionatore di tipo multi split 35

Conformità ai regolamenti europei per i modelli 36

Haier industrial park n haier road qingdao repubblica popolare cinese 36

Importanti informazioni relati ve al refrigerante utilizzato 36

Requisiti per lo smaltimento il condizionatore è marchiato con questo simbo lo ciò significa che i prodotti elettrici ed elettro nici non devono essere smaltiti insieme ai rifiuti urbani indifferenziati non tentare di aprire il sistema da soli lo smantellamento del sistema di condizionamento il trattamento del refrigerante dell olio e di altre parti deve essere eseguito da un tecnico qualificato in conformità alle norme locali e nazionali i condizionatori devono essere trattati presso strutture di trattamento spe cializzate per il riutilizzo il riciclaggio e recupero assicuran dosi che questo prodotto sia smaltito in mood appropriato si aiuterà nella prevenzione di potenziali effetti negativi sull ambiente e sulla salute umana contattare l installatore o l autorità locale per ulteriori informazioni le batterie usate del telecomando devono essere smaltite separatamente in conformità alle norme locali e nazionali 36

Assicurarsi di osservare queste istruzioni assicurarsi si eseguire la messa a terra non tentare mai 37

Attenzione 37

Avviso 37

Precauzioni di sicurezza 37

Accessori 38

Attenzione 38

Precauzioni per la selezione del luogo d installazione 38

Assicurarsi che nel tubo di diramazione non penetrino sporcizia né umidità 2 al sistema devono essere collegate almeno due unità 39

Più di 10 cm 39

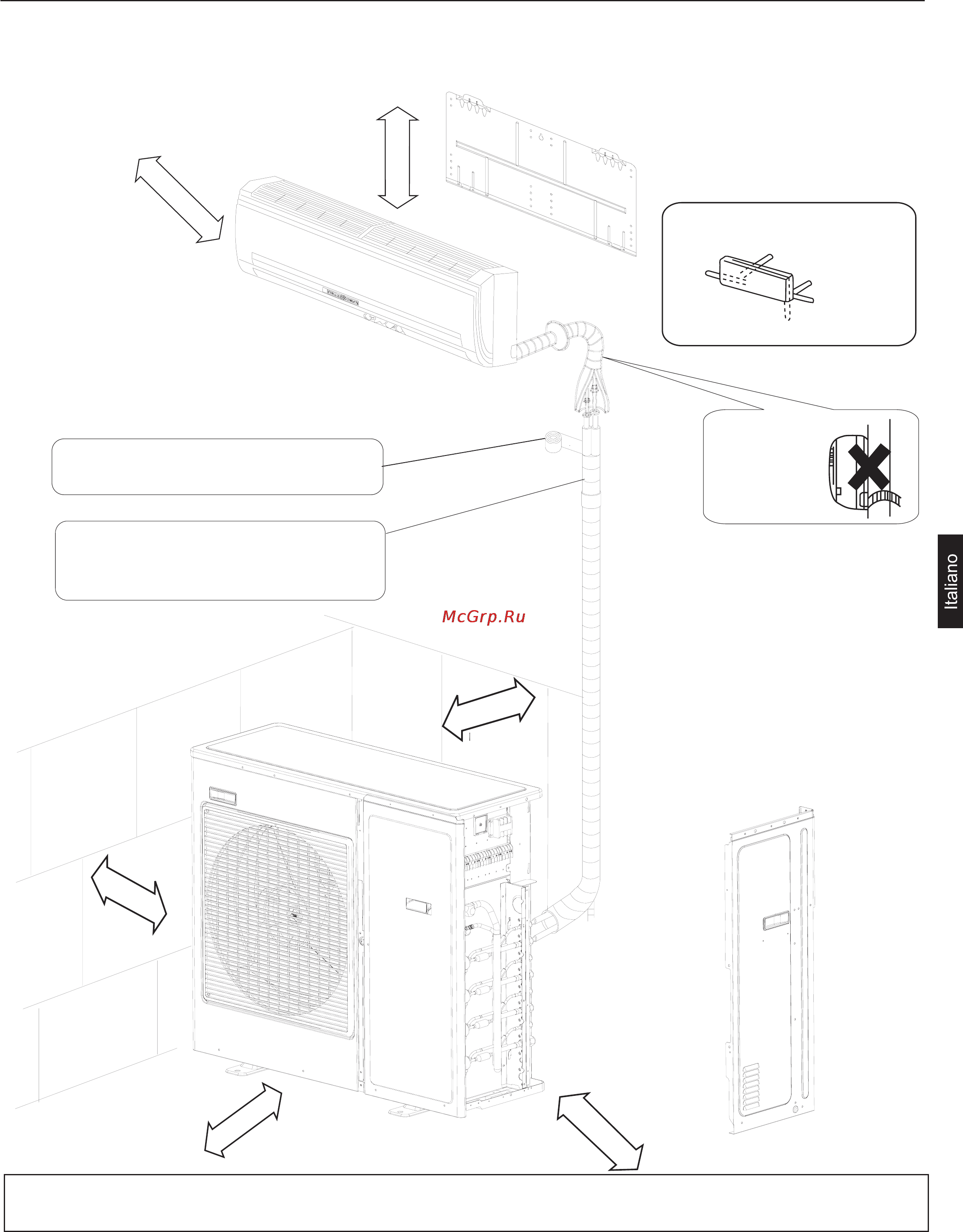

Schema per l installazione dell unità interna ed esterna 39

Se c è il pericolo che l unità cada o si capovolga fissarla con bulloni alla base oppure con dei cavi o altri mezzi appropriati se il luogo d installazione non permette un buon scarico dell acqua collocare l unità su una base piatta o un piedistallo di plastica installare l unità esterna in posizione piatta diversamente si possono provocare perdite o accumulo dell acqua 39

Avvisi per il collegamento dei cavi 40

Schema per l installazione dell unità interna ed esterna 40

Limitazioni per l installazione 41

Linee guida per l installazione dell unità esterna 41

Precauzioni per l installazione 41

Limitazioni per l installazione 42

Tubature del refrigerante 42

Avviso 43

Tubature del refrigerante 43

Tubature del refrigerante 44

Avviso 45

Non usare oli minerali sulle svasature 2 impedire all olio minerale di penetrare nel sistema perché ridurrebbe la durata delle unità 3 non usare mai tubature che sono state usate in precedenti installazioni usare solo le parti fornite in dotazione all unità 4 non installare mai materiali asciuganti su questa unità r41 oa per garantire a sua durata 5 i materiali asciuganti possono dissolvere e danneggiare il sistema 6 la svasatura incompleta può provocare perdite di gas refrigerante 45

Posare esattamente nella posizione indicata di seguito 45

Sullo scarico installare il tubo flessibile di scarico in modo che sia inclinato correttamente verso il basso non installare lo scarico come mostrato di seguito 45

Taglio e svasatura dei tubi il taglio dei tubi si esegue con un tagliatubi e le fresature devono essere rimosse dopo avere inserito il dado svasato si esegue il lavoro di svasatura 45

Tubature del refrigerante 45

Usare tubature isolate termicamente separati per i tubi del gas e del refrigerante liquido 45

Versare dell acqua nel raccoglitore dell unità interna ed accertarsi che sia scaricata in sicurezza all esterno se il tubo di scarico collegato si trova in una stanza isolarlo in modo appropriato 45

Collegamento dei cavi elettrici 46

Operazioni di scarico 46

Collegamento dei cavi elettrici 47

Collocare i cavi in modo che non ci siano pressio ni sul coperchio o altre parti della struttura 47

Esempio di diagramma di collegamento dei cavi per il diagramma di collegamento dei cavi fare riferimento a 5u34hs1 era 47

Fissare i cavi in sicurezza usando le 4 viti incluse come mostrato nella figura fissare in sicurezza assicurandosi che sui terminali non sia esercitata pressione esterna 47

Metodo di collegamento dei cavi elettrici dell unità interna allentare il coperchio della scatola dei cavi e collegare appropriatamente il cavo elettrico ed il cavo di comunicazione al blocco terminali nota quando si collega il terminale d alimentazione al terminale d alimentazione prestare attenzione a quanto segue non collegare cavi d alimentazione di dimensioni diverse alla stessa estremità di collegamento il contratto inappropriato provo cherà la generazione di calore non collegare cavi d alimentazione di dimensioni diverse alla stessa estremità di messa a terra il contratto inappropriato compro metterà la protezione non collegare il cavo elettrico all estremità di collegamento del cavo di comunicazione il collegamento scorretto provocherà dan ni all unità collegata 47

Usare i cavi specifi cati e collegarlisicu rezza 47

Acceso unità collegata correttamente lam peggiante unità non collegata correttamen te è necessario modificare manualmente il collegamento dei cavi tra 2 3 e 5 48

Acceso unità collegata correttamente lam peggiante unità non collegata correttamen te è necessario modificare manualmente il collegamento dei cavi tra 2 e 3 solo un led lampeggiante anomalia 48

Led 1 2 3 4 5 messaggio 48

Off spegnimento unità non collegata 48

On lampeggiante lampeggiante on lampeggiante 48

On lampeggiante lampeggiante on on 48

Tutti lampeggianti controllo automatico impossibile tutte le uni tà cono collegate in modo scorretto tutti accesi tutte le unità sono collegate in modo corretto 48

Risoluzione dei problemi 49

Français 51

Manuel d utilisation du climati seur à plusieurs blocs 51

Table des matières 51

Veuillez lire ce manuel attentivement avant d installer l appareil conservez ce manuel d utilisation pour toute référence ultérieure 51

Conditions d élimination votre climatiseur porte ce symbole ceci signifie que les produits électriques et électroniques ne doivent pas être mis au rebut avec les déchets domestiques non triés ne pas tenter de démonter le sys tème par soi même le démontage du système de climatisa tion le traitement du liquide réfrigérant de l huile et d autres pièces doivent être effectués par un installateur qualifié conformément à la législation locale et nationale les clima tiseurs doivent être traités dans des installations spéciali sées pour réutilisation recyclage et récupération s assurer que le produit est éliminé de façon correcte permet d aider à éviter des conséquences potentielles négatives sur l envi ronnement et la santé humaine merci de contacter l instal lateur ou les autorités locales pour plus d information les piles doivent être enlevées de la télécommande et faire l objet d une élimination séparée conformément à la législation locale et nationale 52

Conformité des modèles à la législation européenne 52

Haier industrial park no haier road qingdao rr chine 52

Informations importantes concernant le liquide réfri gérant utilisé 52

Avertissement 53

Consignes de sécurité 53

Mise en garde 53

Accessoires 54

Mise en garde 54

Précautions pour le choix de l emplacement 54

Remarque 54

Enveloppez le tuyau d isolation de bas en haut avec le ruban de finition 55

Plans d installations pour les unités intérieures et extérieu res 55

Plus de 10 cm 55

Avertissements relatives aux connexions 56

Plans d installation pour les unités intérieures et extérieures 56

Guide d installation de l unité extérieure 57

Limites relatives à l installation 57

Mur d un côté 57

Mur des deux côtés 57

Mur des trois côtés 57

Ou moins 57

Plus de 100 57

Plus de 150 57

Plus de 300 57

Plus de 50 57

Précautions relatives à l installation 57

Vue latérale 57

Limites relatives à l installation 58

Travaux liés au tuyau du réfrigérant 58

Avertissement 59

Travaux liés au tuyau du réfrigérant 59

Travaux liés au tuyau du réfrigérant 60

Avertissement 61

N utilisez pas d huile minérale sur les pièces évasées 2 empêchez que l huile minérale ne pénètre dans le système cela réduirait la durée de vie des unités 3 n utilisez pas de tuyaux ayant déjà été utilisés dans d autres installation n utilisez que les pièces fournies avec l unité 4 pour garantir sa durée de vie n installez jamais de déshydrateur sur cette unité r41 oa 5 le matériau déshydrateur peut se dissoudre et endommager le système 6 un évasement insuffisant peut entraîner la fuite du gaz réfrigérant 61

Travaux liés au tuyau du réfrigérant 61

Câblage 62

Fonctionnement de l aspiration 62

Câblage 63

Exemple de schéma de câblage pour le schéma de câblage veuillez vous référer au 5u34hs1 era 63

Méthode de câblage de l unité extérieure desserrez le recouvrement de fils puis branchez la ligne d alimentation et le câble de communication de l unité intérieure au bor nier correspondant remarque lorsque vous brancher la ligne d alimentation à la borne d alimentation prenez garde aux points suivants ne branchez pas une ligne d alimentation dont les dimensions ne correspondent pas à l extrémité du câble de connexion un mauvais contact entraîne une production de chaleur ne branchez pas une ligne d alimentation dont les dimensions ne correspondent pas à l extrémité du câble de mise à la terre un mauvais contact affecte la protection ne branchez pas la ligne d alimentation à l extrémité de connexion du câble de communication une mauvaise connexion va endommager l unité connectée 63

Essai de fonctionnement 64

Dépannage 65

Deutsch 67

Inhalt 67

Installationsanleitung für multi split klimaanlage 67

Lesen sie dieses handbuch vor der inbetriebnahme bitte sorgfältig durch bewahren sie diese anleitung für eine spätere bezugnahme gut auf 67

Entsorgungsvorschriften ihr klimaanlageprodukt ist mit diesem symbol gekennzeichnet dies bedeutet dass elektro und elektronikprodukte nicht zusammen mit dem unsortierten hausmüll entsorgt werden dürfen versuchen sie nicht das system zu demontieren die demontage des klimaanlagesystems die handhabung von kältemittel öl und anderer teile muss von einem qualifizierten installateur gemäß einschlägiger lokaler und nationaler vorschriften vorgenommen werden klima anlagen müssen in einer speziellen aufbereitungsanlage für wiederverwendung recycling und rückgewinnung auf bereitet werden durch sicherstellung einer sachgemäßen entsorgung dieses produkts tragen sie dazu bei potentiell negative auswirkungen auf die umwelt und die menschliche gesundheit zu verhindern weitere auskunft erteilt ihnen gerne der installateur oder ihre behörde vor ort die batte rie muss aus der fernbedienung hergenommen und gemäß einschlägiger lokaler und nationaler vorschriften getrennt entsorgt werden 68

Haier industrial park no haier road qingdao vr china 68

Wichtige informationen zum verwendeten kältemittel 68

Übereinstimmung mit europä ischen vorschriften für die modelle 68

Sicherheitsvorkehrungen 69

Vorsicht 69

Warnung 69

Hinweis 70

Vorsicht 70

Vorsichtsmaßnahmen bei der wahl des standortes 70

Zubehör 70

Installationsabbildungen der innen und außengeräte 71

Mehr als 10 cm 71

Verbinden sie nicht das eingebettete abzweigrohr und das außengerät wenn sie nur rohrarbeiten ohne angeschlossenes innengerät ausführen um später ein weiteres innengerät hinzuzufügen achten sie darauf dass weder schmutz noch feuchtigkeit in eine der beiden seiten des eingebetteten abzweigrohrs gelangt 2 es ist nicht möglich das innengerät nur für ein zimmer anzuschließen 71

Installationsabbildungen der innen und außengeräte 72

Vorsichtshinweise für den anschluss 72

Beschränkungen bei der installation 73

Installationsanleitung für außengerät 73

Vorsichtsmaßnahmen bei der installation 73

Beschränkungen bei der installation 74

Verrohrung des kältemittels 74

Verrohrung des kältemittels 75

Warnung 75

Verrohrung des kältemittels 76

Abfluss installieren sie den abflussschlauch bitte so dass er auf jeden fall abwärts geneigt ist installieren sie den abfluss bitte nicht so wie nachstehend abgebildet ist 77

Bördelwerkzeug für r410a herkömmliches bördelwerkzeug 77

Gasseite 9 52mm 3 8 1 1 12 7 mm 1 2 1 1 77

Genau in nachstehender position einsetzen 77

Gießen sie wasser in die ablaufwanne des innengeräts und überzeugen sie sich davon dass der abfluss sachgemäß nach außen führt sollte sich der angebrachte abflussschlauch in einem zimmer befinden müssen sie ihn wärmeisolieren 77

Mit greifer mit greifer starrr mit flügelmutter traditionell 0 0 5mm 1 0 1 5mm 1 5 2 0 mm 77

Richtig falsch 77

Rohr rohrdurchmes ser größe a mm flüssig keitsseite 6 35mm 1 4 0 1 77

Rohrarbeiten für kältemittel 77

Schief bördel beschädigt angeris sen unvoll ständig zu weit nach außen 77

Tragen sie kein mineralöl auf die bördelung auf 2 achten sie darauf dass das mineralöl nicht in das system eindringt denn dadurch verkürzt sich die lebenszeit der geräte 3 verwenden sie keine rohrleitungen die bereits für frühere installationen verwendet wurden verwenden sie nur die tei le die sie zusammen mit dem gerät erhalten haben 4 installieren sie nie einem entfeuchter an diesem r41oa gerät um nicht seine lebenszeit zu verkürzen 5 das trockengut könnte sich auflösen und das system beschädigen 6 unvollständige bördelung kann zu ausströmendem kältemittelgas führen 77

Verwenden sie getrennte wärmeisolierrohre für das gas und das flüssigkeitskältemittelrohr 77

Warnung 77

Zuschneiden und bördeln der rohre rohre werden mit einem rohrschneider zugeschnitten und grate müssen entfernt werden nach dem einfügen der ringmutter wird gebördelt 77

Abpumpbetrieb 78

Verdrahtung 78

Befestigen sie die abzweigverdrahtung fest mit den 4 beigefügten schrauben wie abgebildet ist achten sie auf eine gute befestigung wobei kein druck von außen auf die anschlussleisten ausgeübt werden darf 79

Beispiel eines schaltplans beziehen sie sich für den schaltplan bitte auf 5u34hs1 era 79

Verdrahtung 79

Verdrahtungsmethode beim innengerät lösen sie die kabelabdeckung und verbinden sie die netzleitung und den kommunikationsdraht des innengeräts auf entspre chende weise mit der anschlussleiste hinweis beachten sie bei der verbindung der netzleitung an die stromversorgung die folgenden punkte verbinden sie keine netzleitung mit abweichenden maßen an dasselbe ende des anschlussdrahts ein unsachgemäßer kontakt erzeugt hitze verbinden sie keine netzleitung mit abweichenden maßen an dasselbe ende des schutzleiters ein unsachgemäßer kontakt beeinträchtigt die schutzwirkung verbinden sie die netzleitung nicht mit dem anschlussende des kommunikationsdrahts bei unsachgemäßem anschluss wird das angeschlossene gerät beschädigt 79

Verlegen sie die drähte so dass die serviceklappe oder andere strukturelle teile nicht angehoben werden 79

Verwenden sie die vorgegebenen drähte und schließen sie sie sachgemäß an 79

Alle blinken automatische prüfung nicht möglich alle geräte falsch angeschlossen alle ein alle geräte sind richtig angeschlossen 80

Aus gerät nicht angeschlossen 80

Ein blinkt blinkt ein blinkt 80

Ein blinkt blinkt ein ein 80

Ein gerät richtig angeschlossen blinkt gerät falsch angeschlossen verdrahtung muss zwischen 2 3 und 5 manuell geändert werden 80

Ein gerät richtig angeschlossen blinkt gerät falsch angeschlossen verdrahtung muss zwischen 2 und 3 manuell geändert werden nur eine led blinkt unnormal 80

Led 1 2 3 4 5 meldung 80

Status 80

Testlauf 80

Aussen led bildschirm 81

Blinkszeit von zeitnahmeslampe blinkszeit von betriebslampe fehler der außeneinheit eeprom 1 15 2 1 ipm überstrom oder kurzschluss 2 16 2 2 ausfall der kommunikation zwischen modul und ecu kommunikations kabel defekt oder nicht richtig angeschlossen 4 18 2 4 81

Die fuer fehlercode vom kassette und umsetzbar innenbildschirm im freien verwendete zeitnahme und betriebslampe 81

Fehlerbehebung 81

Fehlfunktion des dc lüftermotor 9 1d 2 9 fehlfunktion vom entfrostenden temparatursensor 10 1e 3 0 fehlfunktion vom temparatursensor an der verdichtersaugseite 11 1f 3 1 störung des umgebungs temparatursensors 12 20 3 2 störung des verdichters temparatursensors 13 21 3 3 kommunikationsfehler zwischen innen und außengerät 15 23 3 5 mangelnde freon 16 36 3 6 einschaltungsfehler vom 4 wege ventil 17 25 3 7 module überstrom module umschaltungsausfall 18 26 3 8 innen überlastung 20 28 4 0 innen bereift 21 29 4 1 module temperatur zu hoch überlastende schutzeinrichtung 23 2b 4 3 überstrom vom kompressor 24 2c 4 4 eingangs überstrom 25 2d 4 5 mcu auf null stellen 26 2e 4 6 fehlfunktionen der erkennungsschaltung fuer modulestrom 27 2f 4 7 störung des temparatursensors der flüssigkeitsleitung für inneneinheit a 28 30 4 8 störung des temparatursensors der flüssigkeitsleitung für inneneinheit b 29 31 4 9 störung des temparatursensors der flüssigkeitsleitung für inneneinheit c 30 32 5 0 störung de 81

Kabelgebun denen controller bildschirm 81

Mögliche gründe 81

Störung des moduls temparatursensors 46 42 6 6 81

Systems niederdruck schutz kältemittelmangel niedrige abtautemperatur oder eine fehlfunktion des lüftermotors 45 41 6 5 81

Überhitzungsauslaßtemperatur zu wenig kältemittel zu hoch umgebungstemperatur oder pmvs blockiert 8 1c 2 8 81

Überlastung der betriebenen module 5 19 2 5 modul mit niedrigen oder hohen gleichspannung unterhalb 192v oder oberhalb 375v 6 1a 2 6 81
