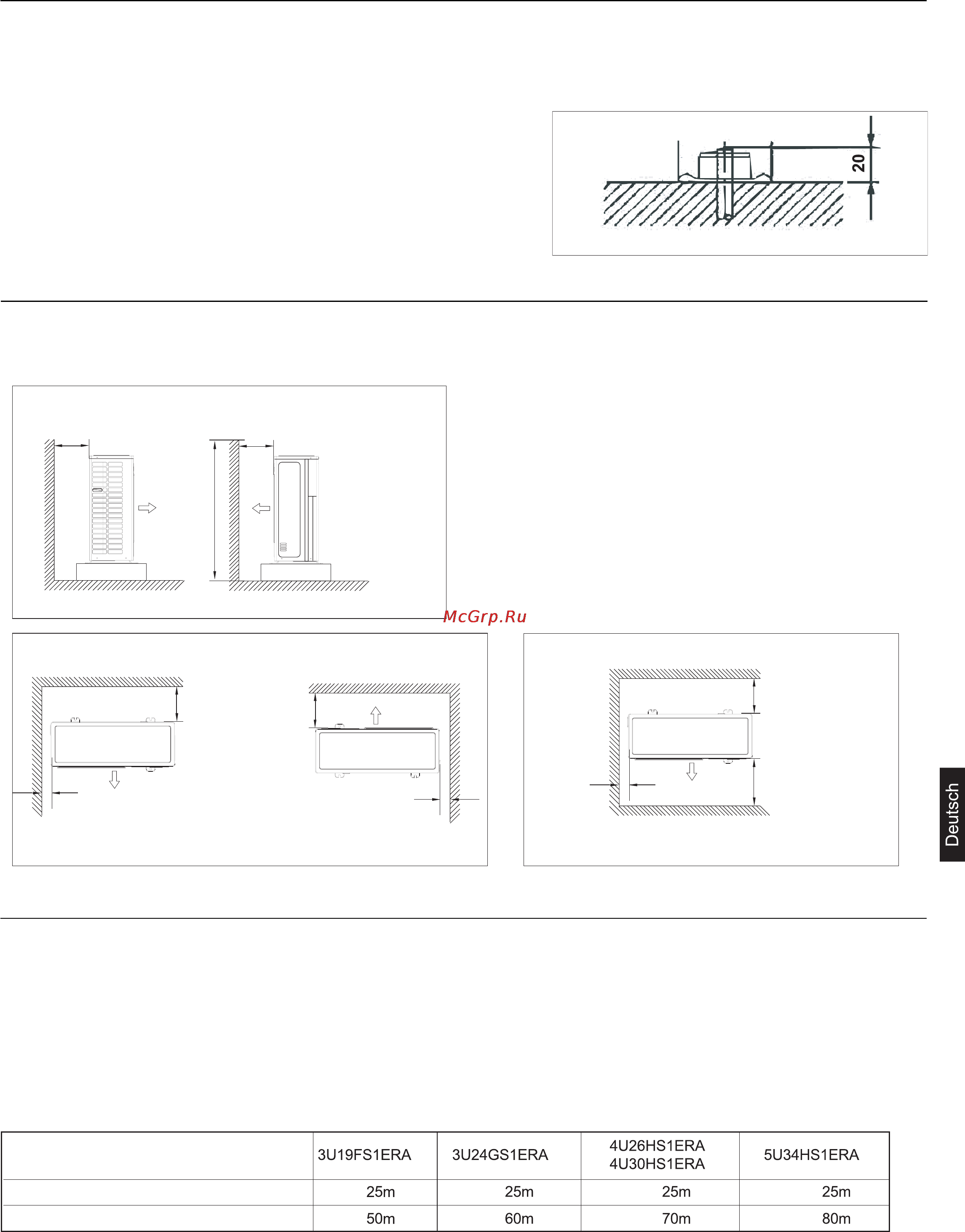

Haier 4U26HS1ERA [73/82] Beschränkungen bei der installation
![Haier 4U26HS1ERA [73/82] Beschränkungen bei der installation](/views2/1050145/page73/bg49.png)
7
Vorsichtsmaßnahmen bei der Installation
• Prüfen Sie die Stärke und Ebenmäßigkeit des Installationsbodens, so dass das Gerät nach der Installation weder Vibrationen
noch Lärm während des Betriebs erzeugt.
• Befestigen Sie das Gerät gemäß der Fundamentzeichnung mit Fundamentschrauben. (Dazu benötigen Sie vier Sets von M8
oder M10 Fundamentschrauben, Muttern und Unterlegscheiben, die alle im Handel erhältlich sind.)
• Am besten drehen Sie die Fundamentschrauben so weit ein, bis sie 20 mm vom Fundament abstehen.
Beschränkungen bei der Installation
1. Vorsichtsmaßnahmen bei der Installation
• Prüfen Sie die Stärke und Ebenmäßigkeit des Installationsbodens, so dass das Gerät nach der Installation weder Vibrationen
noch Lärm während des Betriebs erzeugt.
• Befestigen Sie das Gerät gemäß der Fundamentzeichnung mit Fundamentschrauben.
• Am besten drehen Sie die Fundamentschrauben so weit ein, bis sie 20 mm vom Fundament abstehen.
2. Wahl eines Standortes für die Installation der Innengeräte
• In der folgenden Liste ist die maximal zulässige Länge des Kältemittelrohrs und der maximal zulässige Höhenunterschied zwi
-
schen den Außen- und Innengeräten angegeben. (Je kürzer das Kältemittelrohr ist, desto besser ist die Leistung. Machen Sie
den Rohranschluss so kurz wie möglich. Die kürzeste zulässige Länge pro Zimmer beträgt 3 m.)
Außengerätkapazitätsklasse
Rohrleitung
zu
jedem
Innengerät
max.
Rohrgesamtlänge
zwischen
allen
Geräten
max.
Installationsanleitung für Außengerät
• An Stellen, an denen eine Wand oder eine andere Behinderung den Pfad des Luftein- oder -auslasses des Geräts behindert,
halten Sie sich bitte an die folgenden Hinweise zur Installation.
• Für jede der nachstehenden Installationsmethoden sollte die Wandhöhe auf der Abluftseite maximal 1200 mm betragen.
Seitenansicht
Mehr als 50
Wand auf einer Seite
Mehr als 300
1200
oder
darunter
Seitenansicht
Wand auf beiden Seiten
Mehr
als 100
Mehr
als 300
Mehr
als 100
Mehr
als 50
Wand auf drei Seiten
Mehr
als 50
Mehr als 150
Mehr als 300
Seitenansicht
max.
max.
max.
max.
max.
max.
