8

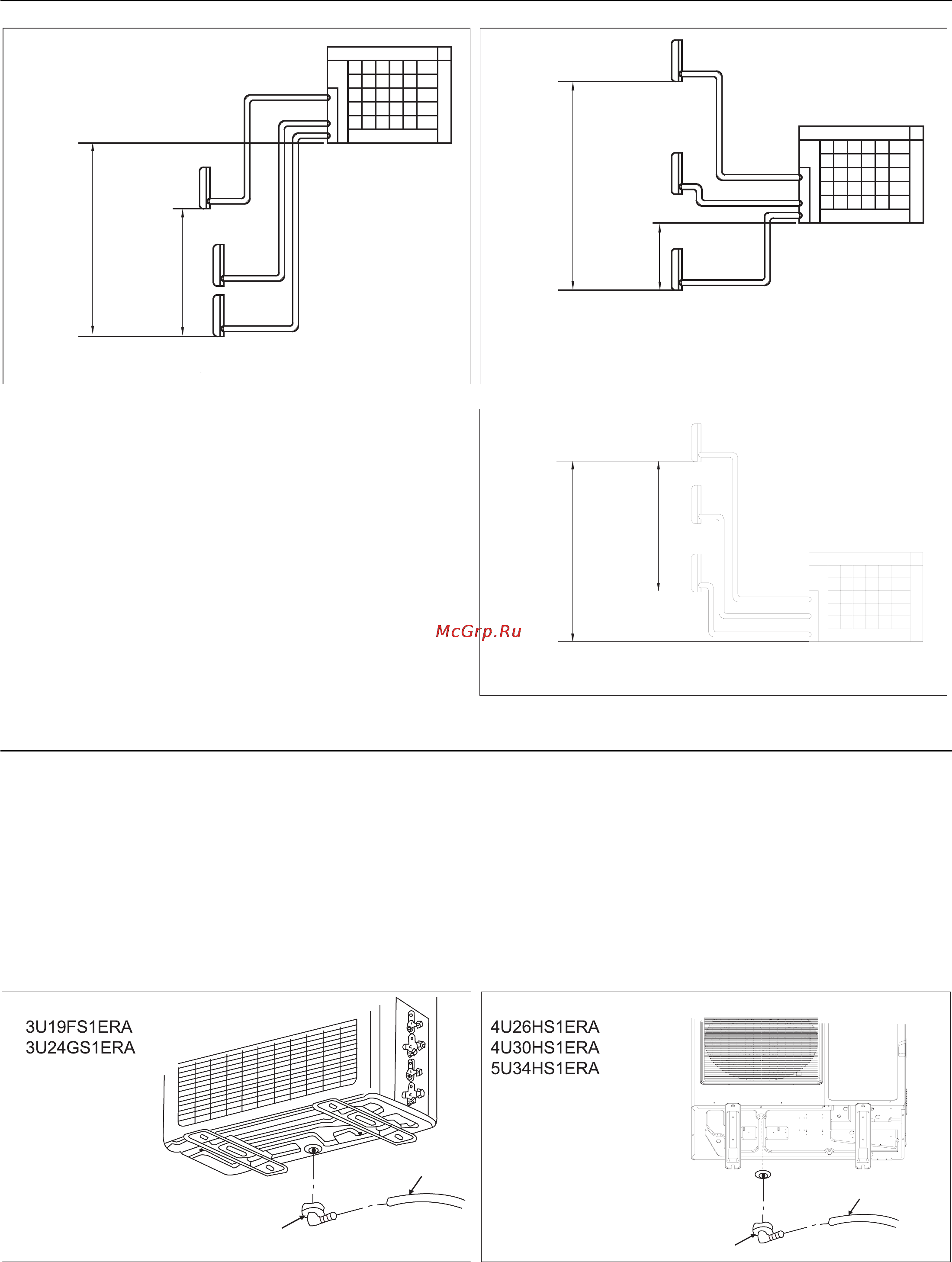

Beschränkungen bei der Installation
Abussknie
Verrohrung des Kältemittels
1. Installation des Außengeräts
1) Beziehen Sie sich für die Installation des Außengeräts auf die Abschnitte "Vorsichtsmaßnahmen bei der Wahl des Stand
-
ortes" und "Installationsabbildungen der Innen- und Außengeräte".
2) Sind Arbeiten am Abuss erforderlich, beachten Sie die folgenden Schritte.
2. Arbeiten am Abuss
1) Verwenden Sie einen Ablasshahn für den Abuss.
2) Wird der Abussanschluss vom Montagesockel oder der Bodenäche verdeckt, bringen Sie zusätzlich Fußsockel in einer
Höhe von mindestens 30 mm unter den Füßen des Außengeräts an.
3) Bringen Sie in kalten Regionen keinen Abussschlauch an das Außengerät an. (Andernfalls könnte das Abusswasser
gefrieren und die Heizleistung beeinträchtigen.)
Schlauch
Abussknie
Schlauch
Innengerät
Niveauun-
terschied:
max. 15m
Außengerät
Niveauun-
terschied:
max. 7,5 m
Wenn das Außengerät höher steht als die Innengeräte.
Niveauun-
terschied:
max. 15m
Niveauun-
terschied:
max. 7,5 m
Innengerät
Außengerät
Wenn das Außengerät höher steht als die Innengeräte.
(Niedriger als ein oder mehrere Innengeräte.)
Innengerät
Außengerät
Wenn das Innengerät höher steht als die Außengeräte.
Niveauun-
terschied:
max. 15m
Niveauun-
terschied:
max. 7,5 m
