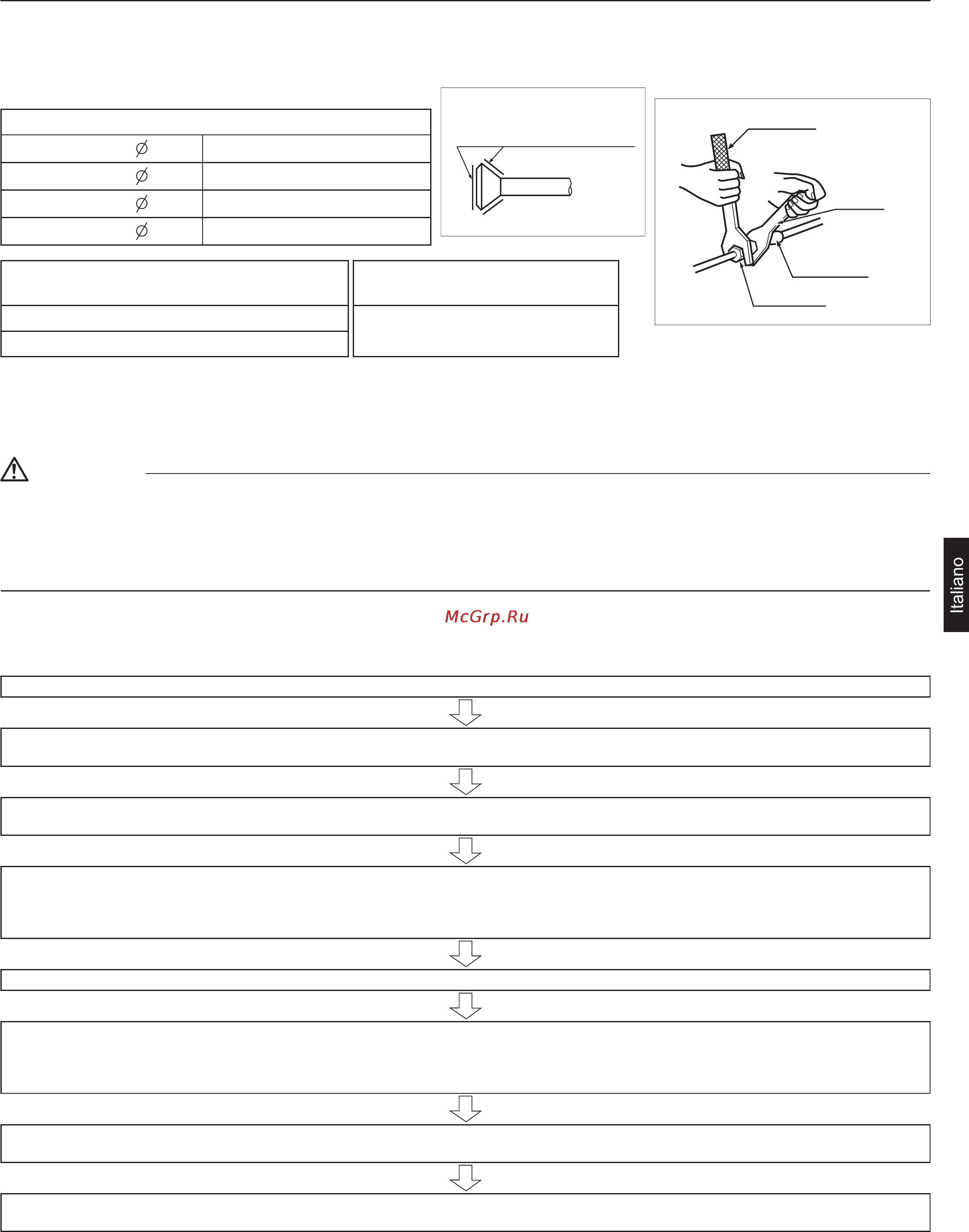

Haier 4U26HS1ERA [43/82] Tubature del refrigerante

Tubature del refrigerante

3. Tubature del refrigerante

1) Allineare il centro di entrambe le svasature e stringere a mano di 3 o 4 giri i dadi svasati. Poi stringerli completamente usando

una chiave dinamometrica. Usare la chiave dinamometrica quando si stringono i dadi svasati per prevenire danni ai dadi e per-

dite di gas.

Coppia di serraggio dei dadi svasati

Dado svasato per

6.35 14.2-17.2N.m (144-175kgf.cm)

Dado svasato per

9,52

32.7-39.9N.m (333^07kgf.cm)

Dado svasato per

12,7

49.5-60.3N.m (505-615kgf.cm)

Dado svasato per

15.88

61.8-75.4N.m (630-769kgf.cm)

Coppia di serraggio tappo valvola

Coppia di serraggio tappo porta di

servizio

Tubo del liquido 26.5-32.3N.m (270-330kgf.cm)

10.8-14.7N.m (110-150 kgf.cm)

Tubo del gas 48.1-59.7N.m (490-610kgf.cm)

                  

refrigerante R410A)

4. Sato dell’aria e controllo delle perdite di gas







3) Il refrigerante R410A, come anche antri refrigeranti, devono essere sempre recuperati e non devono mai essere smaltiti diretta-

mente nell’ambiente.

4) Usare una pompa per il vuoto apposita per R41 OA. L’uso della stessa pompa per il vuoto per vari tipi di refrigeranti può dan-

neggiare la pompa o l’unità.

                  

pompa a vuoto, poi caricare il refrigerante.

• Usare una chiave esagonale (4 mm) per lavorare sulla valvola d’arresto.

                 

Collegare il tubo di caricamento (che esche dal manometro) alla porta di servizio della valvola d’arresto.

Aprire completamente la valvola di bassa pressione (Lo) del manometro e chiudere completamente la sua valvola dell’alta pres-

sione (Hi). (In seguito la valvola dell’alta pressione non richiede altre operazioni.)

Avviare la pompa per il vuoto. Controllare che il manometro indichi 0.1 MPa (-76cmHg). Si raccomanda l’evacuazione per alme-

no 1 ora.

Chiudere la valvola di bassa pressione (Lo) del manometro ed arrestare la pompa per il vuoto.

(Lasciare com’è per 4-5 minuti ed accertarsi che l’indicatore del manometro non torni indietro.



avere allentato e stretto di nuovo i dadi, ripetere le istruzioni di cui ai punti 2-4.)

Rimuovere il tappo dalla valvola d’arresto del liquido e del gas.

Girare di 90 gradi la leva della valvola d’arresto del liquido usando una chiave esagonale per aprire la valvola. Chiuderla dopo 5

secondi e controllare se ci sono perdite di gas.

Usando dell’acqua saponata, controllare se ci sono perdite di gas sulle svasature dell’unità interna, esterna e delle valvole. Al

termine del controllo, pulire tutta l’acqua saponata.

Scollegare il tubo di caricamento del gas dalla porta di servizio della valvola d’arresto, poi aprire completamente le valvole d’



Stringere i tappi delle valvole ed il tappo della porta di servizio delle valvole d’arresto del liquido e del gas usando una chiave





refrigerante

Chiave dinamometrica

Chiave per

bulloni

Raccordo

Dado conico

AVVISO
