10
Travaux liés au tuyau du réfrigérant
5. Remplissage de liquide réfrigérant
Vériez le type de réfrigérant à utiliser sur la plaque signalétique du climatiseur.
Précautions lors de l'ajout du R410A
Effectuez le remplissage par du réfrigérant liquide depuis le tuyau de liquide.
S'il s'agit d'un réfrigérant mixte, l'ajout sous forme de gaz peut entraîner la modication de la composition du réfrigérant, gênant ainsi le
fonctionnement normal de l'appareil.
1) Avant le remplissage, vériez si le cylindre dispose d'un siphon relié ou non. (Le climatiseur doit alors porter une mention "siphon de
remplissage liquide relié").
2) Assurez-vous d'utiliser les outils R41 OA de façon à garantir la pression et d'éviter l'introduction d'objets étrangers.
6. Chargement du réfrigérant
1) Ce système doit utiliser le réfrigérant R410A.
2) Ajoutez 20g de réfrigérant par mètre lorsque la longueur totale
du tuyau dépasse la valeur standard. Assurez-vous cependant
que la longueur totale du tuyau de liquide est inférieure à la valeur
maximale.
Remarques :
1) Lorsque vous utilisez ce produit, il est inutile de dénir l'adresse. Les ls UN entre les unités intérieure et extérieure doivent correspon
-
dre. Si ce n'est pas le cas, la communication va échouer.
2) Paramétrage du fonctionnement silencieux. Réglez le DIP "8" sur la position ON du SW5. Le système va fonctionner en émettant
moins de bruit, mais la capacité maximale va également être légèrement réduite.
Ne modiez pas les paramétrage des autres interrupteurs. Un mauvais réglage peut endommager le système ou entraîner d'autres dys-
fonctionnements.
7. Précautions relatives à la mise en place du tuyau réfrigérant
• Mise en garde relative à la manipulation du tuyau
1) Protégez l'extrémité ouverte du tuyau contre la poussière et l'humidité.
2) Tous les cintrages de tuyaux doivent être effectués avec précaution. Utilisez une cintreuse pour cintrer les tuyaux. (Le rayon de cin
-
trage doit être compris entre 30 et 40 mm, ou supérieur.)
• Choix du cuivre et matériaux d'isolation thermique
Lorsque vous utilisez des tuyaux et des raccords en cuivre du commerce, respectez les consignes suivantes :
1) Matériau d'isolation : Mousse en polyéthylène
Coefcient de conductibilité calorique : de 0,041 à 0,052 W/mK (de 0,035 à 0,045 kcal/mh°C)
La température maximale de la surface du tuyau de gaz réfrigérant est de 110°C.
Choisissez des matériaux d'isolation thermique capables de supporter cette température.
2) Assurez-vous d'isoler le tuyau de liquide et le tuyau de gaz. Choisissez des dimensions d'isolation selon les indications suivantes.
Unité extérieure
Longueur standard to-
tale du tuyau de liquide
Longueur maximale to
tale du tuyau de liquide
Tuyau de gaz Isolation du tuyau de gaz
Diamètre extérieur : 9,52
mm,12,7 mm
Épaisseur : 0,8 mm
Diamètre intérieur : 12-15 mm,
12,7 mm
Épaisseur : 13mm min.
Tuyau de liquide Isolation du tuyau de liquide
Diamètre extérieur : 6,35 mm
Épaisseur : 0,8 mm
Diamètre intérieur : 18-10 mm
Épaisseur : 10 mm min.

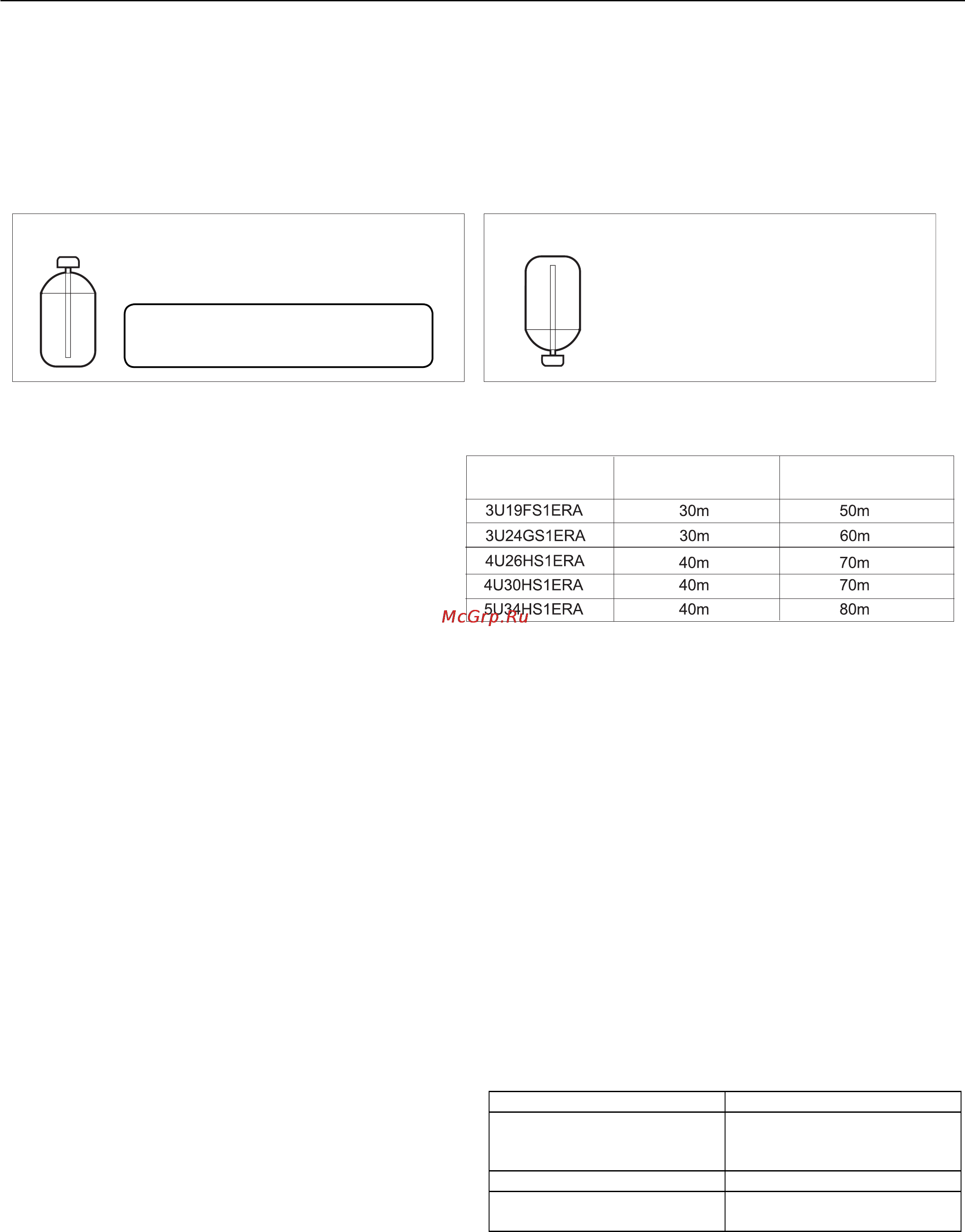

Remplissage d'un cylindre avec le siphon relié
Maintenez le cylindre à la verticale pendant le
remplissage.
Le siphon contient un tuyau. Il ne faut
donc pas le mettre à l'envers pour le rem-
plir de liquide.
Remplissage des autres cylindres
Tournez le cylindre à l'envers pour le rem-
plir.
