Test

• Prima di avviare il test, accertarsi di avere portato a termine correttamente i seguenti lavori.

1) Tubature;

2) Collegamento dei cavi elettrici;

3) Corrispondenza corretta dell’unità interna ed esterna;

4) Rabbocco appropriato del refrigerante, se necessario.

• Assicurarsi che tutte le valvole d’arresto siano completamente aperte.

 

• Controllo errori di collegamento dei cavi

Questo prodotto è capace di controllare automaticamente se ci sono errori nei collegamenti dei cavi.

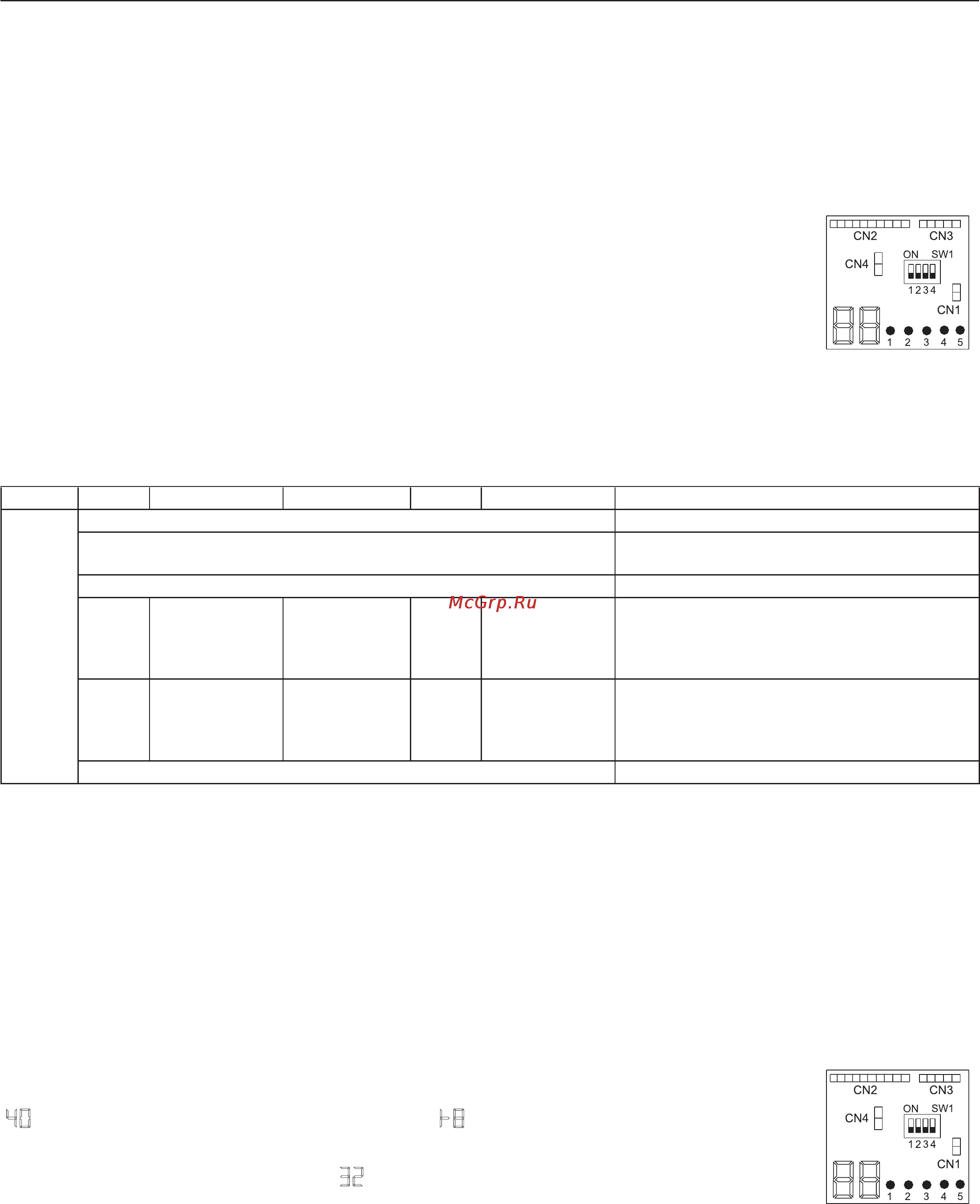

Accendere tutti i 4 interruttori DIP della PCB dell’unità esterna come mostrato sulla destra. Poi spegnere l’

unità e riaccenderla; il sistema accederà alla modalità di "Controllo errori di collegamento". Dopo 3 minuti di

standby, l’unità avvia il controllo automatico degli errori di collegamento dei cavi.

Circa 30 – 50 minuti dopo l’avvio dell’unità (il tempo dipende da quante unità sono installate sul sistema), i

LED (da 1 a 5) indicheranno gli errori di collegamento dei cavi.

Durante questa procedura, il display mostrerà alternatamene con numeri la frequenza operativa del com-

pressore (e.g. 50 sta per la freuenza operativa corrente) e la dicitura "CH" (che sta per “checking”, controllo).

Al termine di questa procedura, se il collegamento dei cavi è corretto, il display mostrerà "0", se invece ci sono errori, il display

mostrerà la dicitura "EC" (Errore Collegamento) che lampeggerà.

I LED del display indicano gli errori di collegamento, come mostrato nella tabella che segue. Fare riferimento al Manuale di servizio

per i dettagli su come leggere i LED.



LED 1 2 3 4 5 Messaggio

Stato

OFF (Spegnimento) Unità non collegata

Tutti lampeggianti

Controllo automatico impossibile, tutte le uni-

tà cono collegate in modo scorretto

Tutti accesi Tutte le unità sono collegate in modo corretto

ON Lampeggiante Lampeggiante ON Lampeggiante

Acceso: unità collegata correttamente Lam-

peggiante: Unità non collegata correttamen-



collegamento dei cavi tra 2, 3, e 5

ON Lampeggiante Lampeggiante ON ON

Acceso: unità collegata correttamente Lam-

peggiante: Unità non collegata correttamen-



collegamento dei cavi tra 2 e 3

Solo un LED lampeggiante Anomalia

• Test in corso.

1) Quando la temperatura è inferiore ai 16� C, è impossibile eseguire il test di raffreddamento; quando la temperatura è superiore

ai 30� C, è impossibile eseguire il test di riscaldamento.

2) Per controllare il raffreddamento, impostare la temperatura minima a 16� C. Per controllare il riscaldamento, impostare la tempe-

ratura massima a 30� C.

3) Controllare individualmente la funzione sia di raffreddamento, sia di riscaldamento di ciascuna unità e controllare anche il fun-

zionamento simultaneo di tutte le unità interne.

4) Dopo che l’unità è in funzione da circa 20 minuti, controllare la temperatura emessa dall’unità interna.

5) Dopo avere arrestato l’unità, o dopo avere cambiato la modalità, l’unità non si riavvia per circa 3 minuti.

6) Durante il raffreddamento si può formare della brina sull’unità interna o sui tubi, questo è un fenomeno normale.

7) Usare l’unità osservando le istruzioni del Manuale d’uso. Spiegare accuratamente al cliente come funziona e come si usa il con-

dizionatore in base alle istruzioni del manuale d'uso.

• Display numerico a sette cifre

1) Quando l’unità è in funzione, questo display numerico a sette cifre mostrerà la frequenza del compresso-

re. Ad esempio:

 

108Hz.

2) Quando c’è un guasto, il display numerico a sette cifre lampeggerà e visualizzerà dei numeri; questi

numeri sono il codice di errore. Ad esempio: "



comunicazione tra unità interna ed esterna.

• LED comunicazione

-


