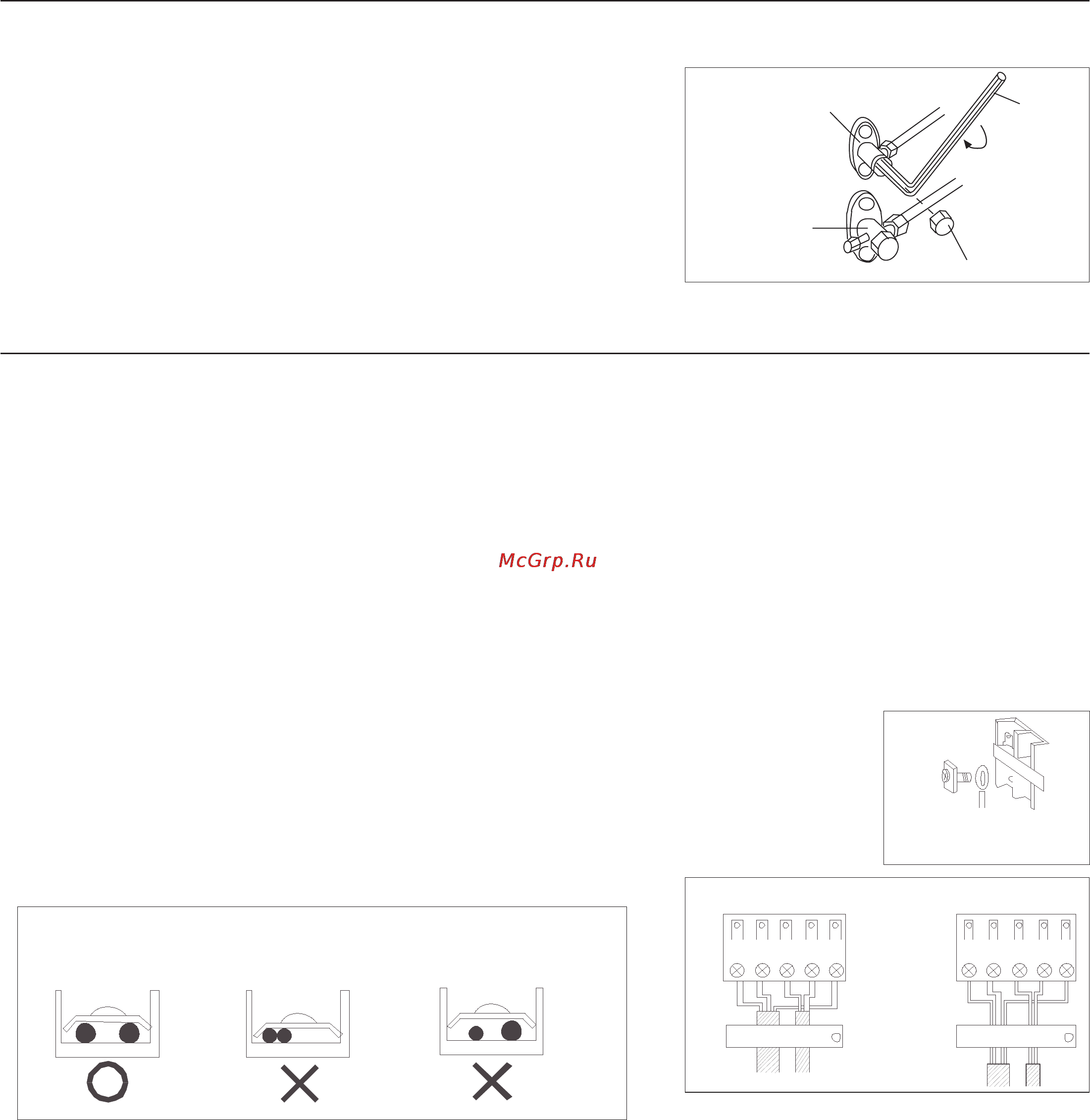

Operazioni di scarico
Per proteggere l’ambiente, assicurarsi di scaricare il refrigerante quando si trasloca o si smaltisce l’unità.
1) Rimuovere il tappo dalla valvola d’arresto del liquido e del gas.
2) Eseguire la procedura di raffreddamento forzato.
3) Dopo circa cinque, dieci minuti, chiudere la valvola d’arresto del liquido
usando una chiave esagonale.
4) Dopo circa due, tre minuti, chiudere la valvola d’arresto del gas ed arre-
stare la procedura di raffreddamento forzato.
Collegamento dei cavi elettrici
1. Collegamento dei cavi elettrici
Il condizionatore deve usare un circuito speciale, ed il collegamento dei cavi elettrici deve essere eseguito da un elettricista quali--

Il cavo di messa a terra e neutro devono essere separati distintamente. Il collegamento de cavo neutro insieme col cavo di mes--
sa a terra non è corretto.
Tutti i cavi devono essere di rame. Alimentazione: 1PH, 220-230V-, 50Hz.
Il metodo di collegamento della linea elettrica è di tipo �. Se il cavo elettrico è danneggiato, per evitare il rischio di scosse elettri- -
-
mento devono essere schermati.

Fare riferimento al diagramma di collegamento dei cavi elettrici per la sostituzione del fusibile.
2. Metodo di collegamento
Metodo di collegamento dei terminali circolari Il metodo di collegamento dei


terminali e poi stringere la vite. Metodo di collegamento dei terminali dritti.
Il metodo di collegamento dei cavi ai terminali dritti è: Allentare la vite, inserire
completamente l’estremità del cavo di collegamento nel blocco terminali e poi
stringere la vite. Tirare delicatamente il cavo verso l’esterno per accertarsi che

Metodo di collegamento a crimpaggio per i cavi senza terminali
                    
copricavo. Il copricavo deve premere sulla guaina protettiva del cavo di collegamento, come mostrato nell’immagine di cui sopra.
Nota: Quando si collegano i cavi, controllare con attenzione i numeri di terminale dell’unità interna ed esterna. Il collegamento
scorretto dei cavi provocherà danni al telecomando del condizionatore e l’unità non funzionerà.
3. Il metodo di collegamento dei cavi dell’unità interna:
Linea elettrica
                   
di massa, neutro e di messa a terra, e poi collegare appropriatamente i cavi al blocco terminali. Dopo il collegamento, rimettere e

                     -

Nota: Il cavo elettrico ed il cavo di comunicazione sono forniti dall’utente stesso.
Collegare il cavo dello
stesso diametro ai due lati
del terminale
Non collegare il cavo
dello stesso diametro
sullo stesso lato
Non collegare cavi di
diametro diverso
Metodo di collegamento per
blocco terminali circolari
Pressione corretta
Pressione non corretta
Blocco
terminali
Pressione
dei morsetti
Valvola di interruzione
del liquido
Chiave
esagonale
Chiuso
Valvola di
interruzione
del gas
Tappo della
valvola
