Обслуживание
Многофункциональный принтер Phaser 6121MFP
Руководство пользователя
182

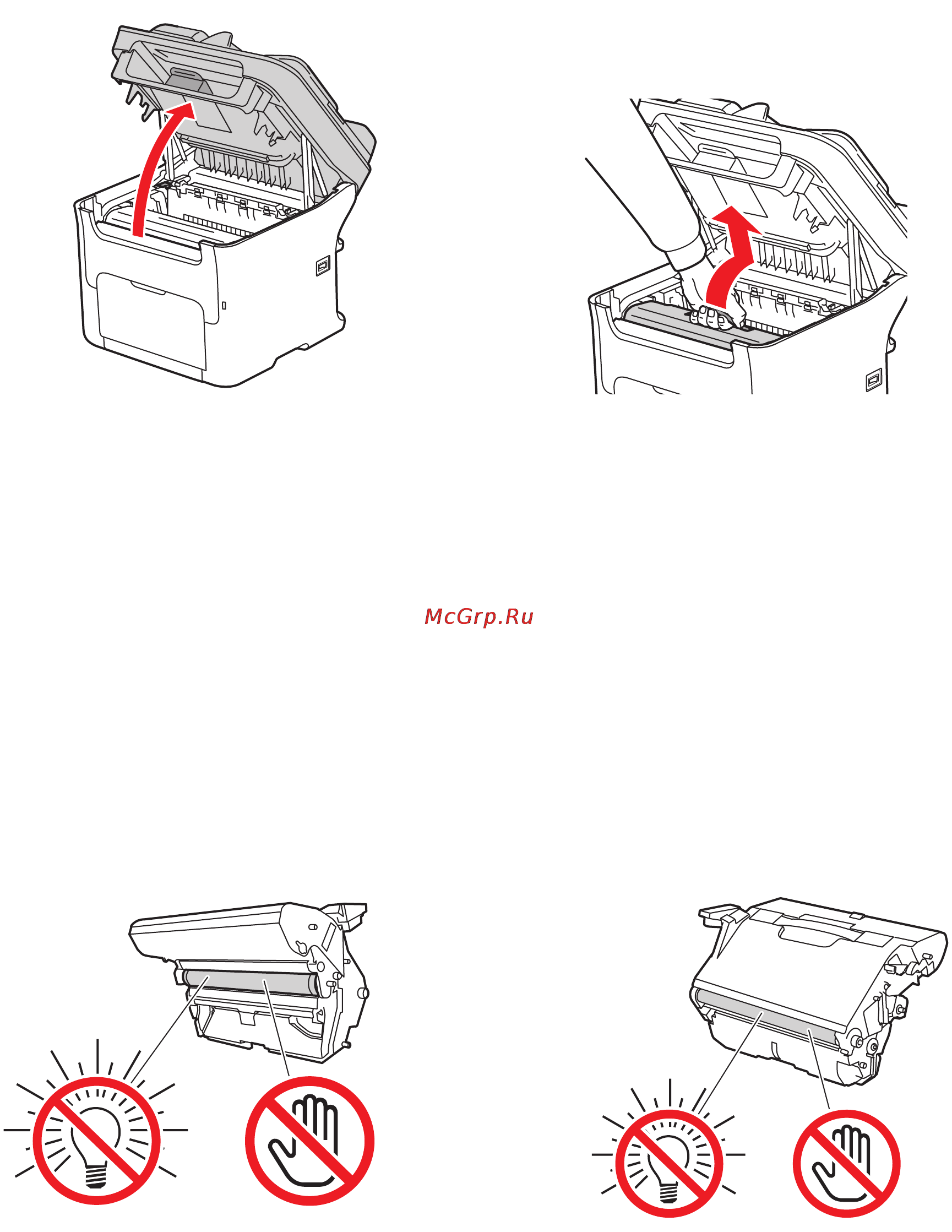

2. Откройте принтер и извлеките копи-картридж, как показано на рисунках.
Предупреждение: Зона вокруг блока термического закрепления может быть очень
горячей. Чтобы не получить ожогов, не касайтесь никаких других частей, кроме
указанных ручек.
ВНИМАНИЕ: Копи-картридж можно извлекать не более, чем на 15 минут, и не
размещайте его в местах, где на
него могут попасть прямые лучи света
(например, солнечного).
ВНИМАНИЕ: Не касайтесь светочувствительного барабана и ремня переноса на
копи-картридже (см. рисунки ниже).
a. Поднимите верхнюю секцию, чтобы
открыть принтер.
b. Возьмитесь за ручку
копи-картриджа и задвиньте его
немного назад, затем вверх
ивперед.
6121-022
6121-040
6121-182
6121-186
