Печать
Многофункциональный принтер Phaser 6121MFP
Руководство пользователя
70
Загрузка бумаги в устройство подачи на 500 листов
Примечание: Данные указания предназначены для принтеров в конфигурации
Phaser 6121MFP/N и /D с дополнительным устройством подачи на 500 листов
(лотком 2).
В устройство подачи на 500 листов можно загружать только следующие материалы:
• Обычная бумага, размер A4 и Letter, до 500 листов.
ВНИМАНИЕ: Не используйте материалы, предназначенные для струйных принтеров.

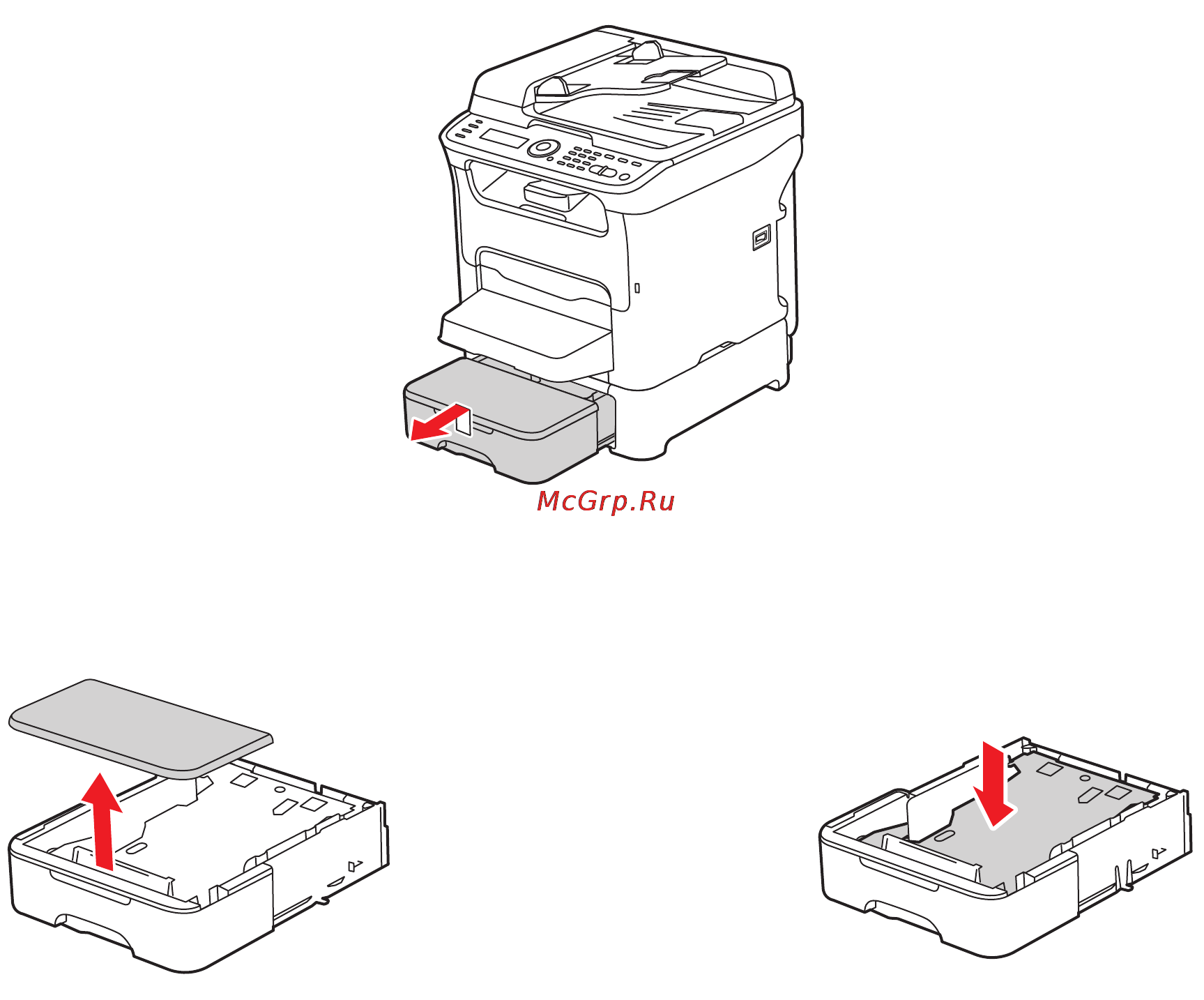

Порядок загрузки бумаги в устройство подачи на 500 листов:
1. Выдвиньте
устройство подачи на 500 листов до упора, аккуратно приподнимите его и
извлеките их принтера.
2. Снимите крышку с лотка и нажмите на пластину прижима бумаги, чтобы
она зафиксировалась.
6121-028
6115-029
6121-030
