Устранение неисправностей
Многофункциональный принтер Phaser 6121MFP
Руководство пользователя
222
Устранение застреваний в блоке термического закрепления
(внутри принтера)

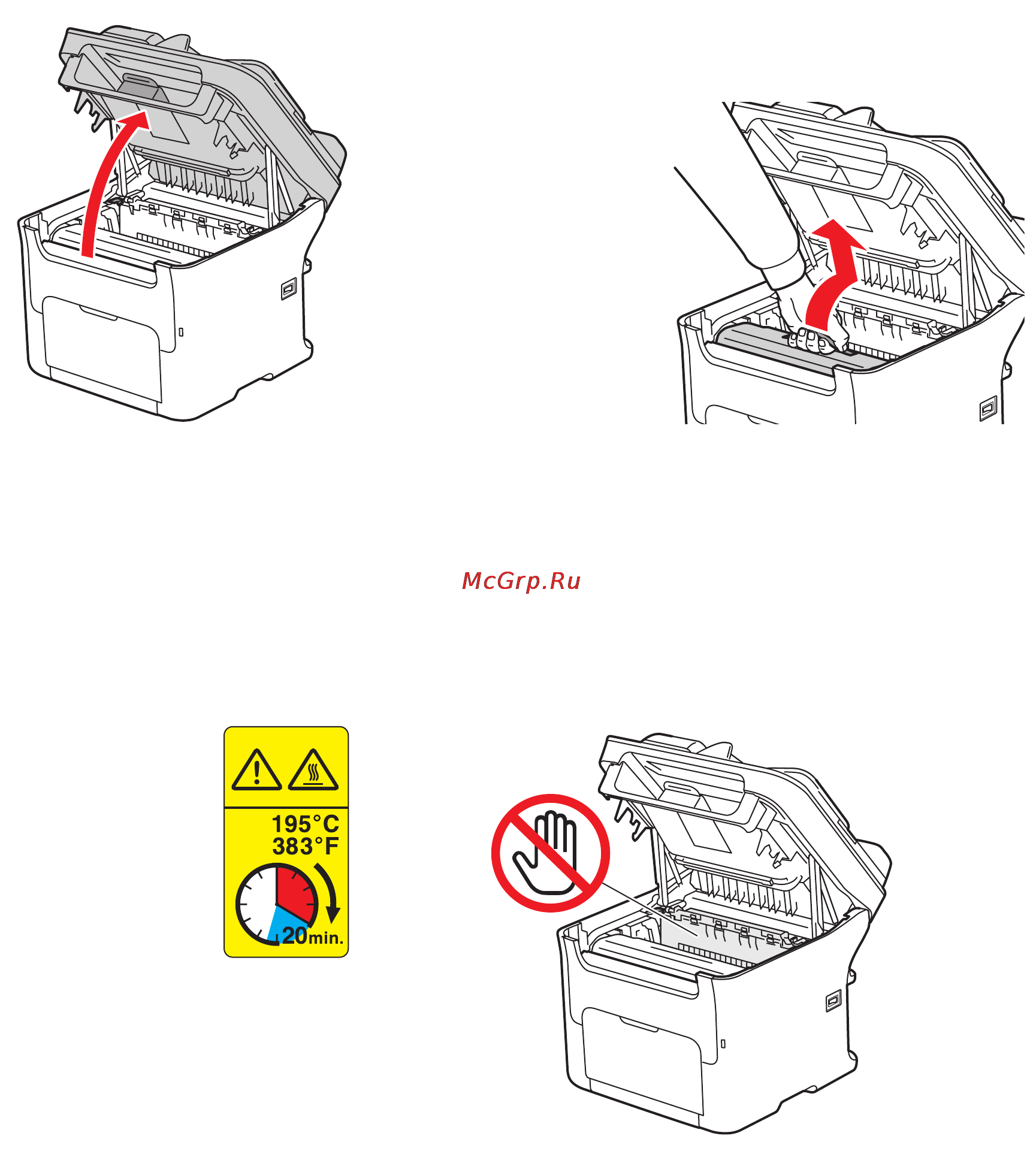

1. Откиньте верхнюю часть принтера (см рис. слева внизу). Перед откидыванием сложите
выходной лоток, если в нем присутствует бумага, удалите ее.
2. Вытащите копи-картридж за ручку вверх и назад (см. рис. справа внизу).
Предупреждение: Не касайтесь зоны с наклейками на нагревательном валу и вблизи
него в блоке термического закрепления, когда он
горячий. Можно получить ожог. Если
лист бумаги намотался на нагревательный вал, не пытайтесь снять его, пока принтер
не остынет. Во избежание травмы выключите принтер и подождите 20 минут, пока
остынет блок термического закрепления.
ВНИМАНИЕ: Не касайтесь барабана и ремня переноса на копи-картридже (см.
рисунки ниже).
6121-022
6121-040
6121-184
6121-211
