Сканирование
Многофункциональный принтер Phaser 6121MFP
Руководство пользователя
106
Загрузка документов для сканирования

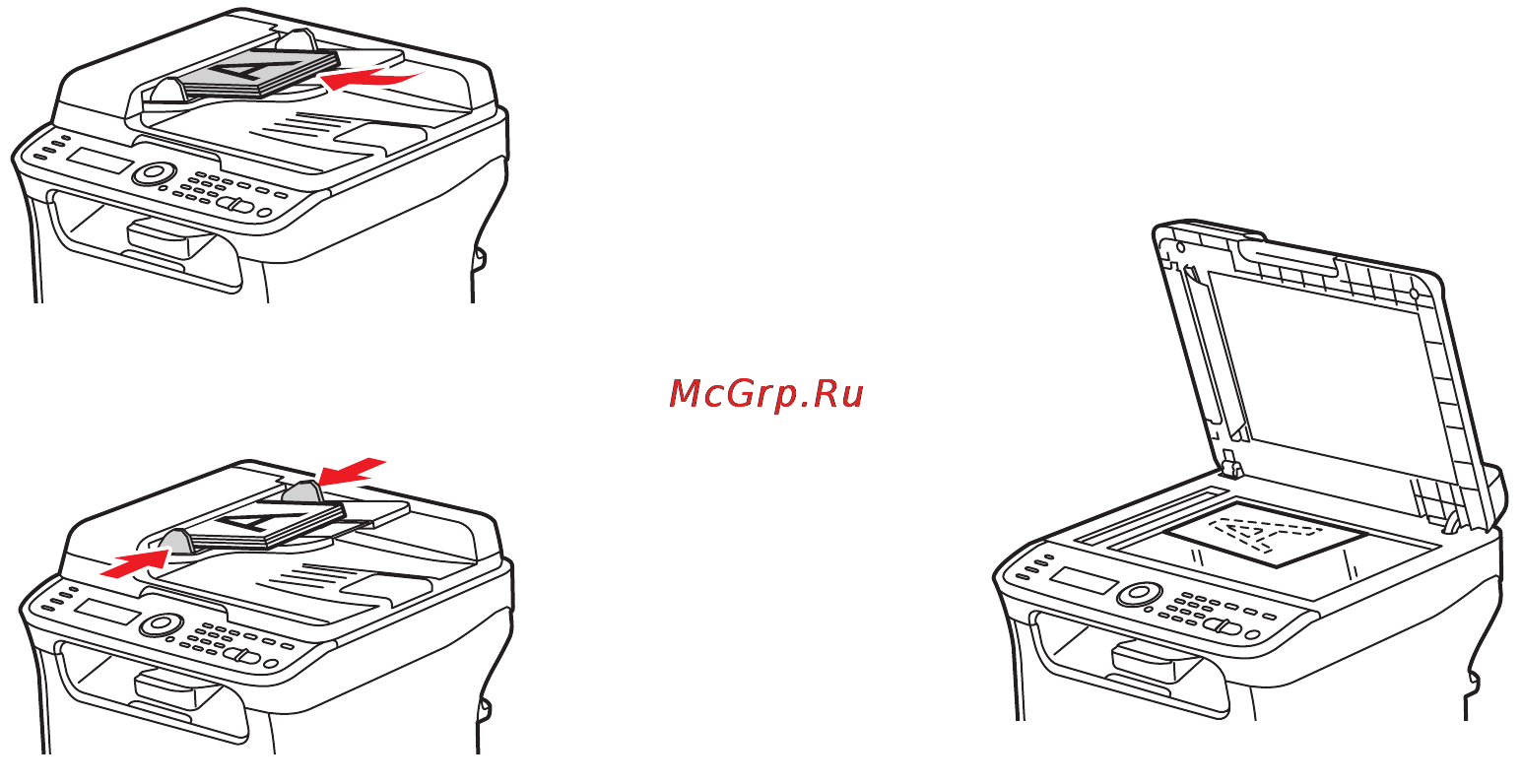

Расположите оригинал для сканирования, как показано на рисунке ниже.
Устройство автоматической подачи
документов (только для принтеров
Phaser 6121MFP/N и /D)
Вставляйте оригиналы лицевой стороной
вверх так, чтобы в устройство подачи сначала
поступала верхняя кромка листа.
Отрегулируйте ограничители бумаги по
размеру оригиналов.
Примечание: Не загружайте более 35
страниц (из расчета на одно задание
сканирования) в устройство
автоматической подачи документов.
Стекло для документов
Поднимите крышку принтера и затем
разместите оригинал лицевой стороной вниз
в заднем левом углу стекла для документов.
Плавно закройте крышку, чтобы не сместить
сканируемый документ.
6121-077
6121-078
6121-074
