Функции
Многофункциональный принтер Phaser 6121MFP
Руководство пользователя
21

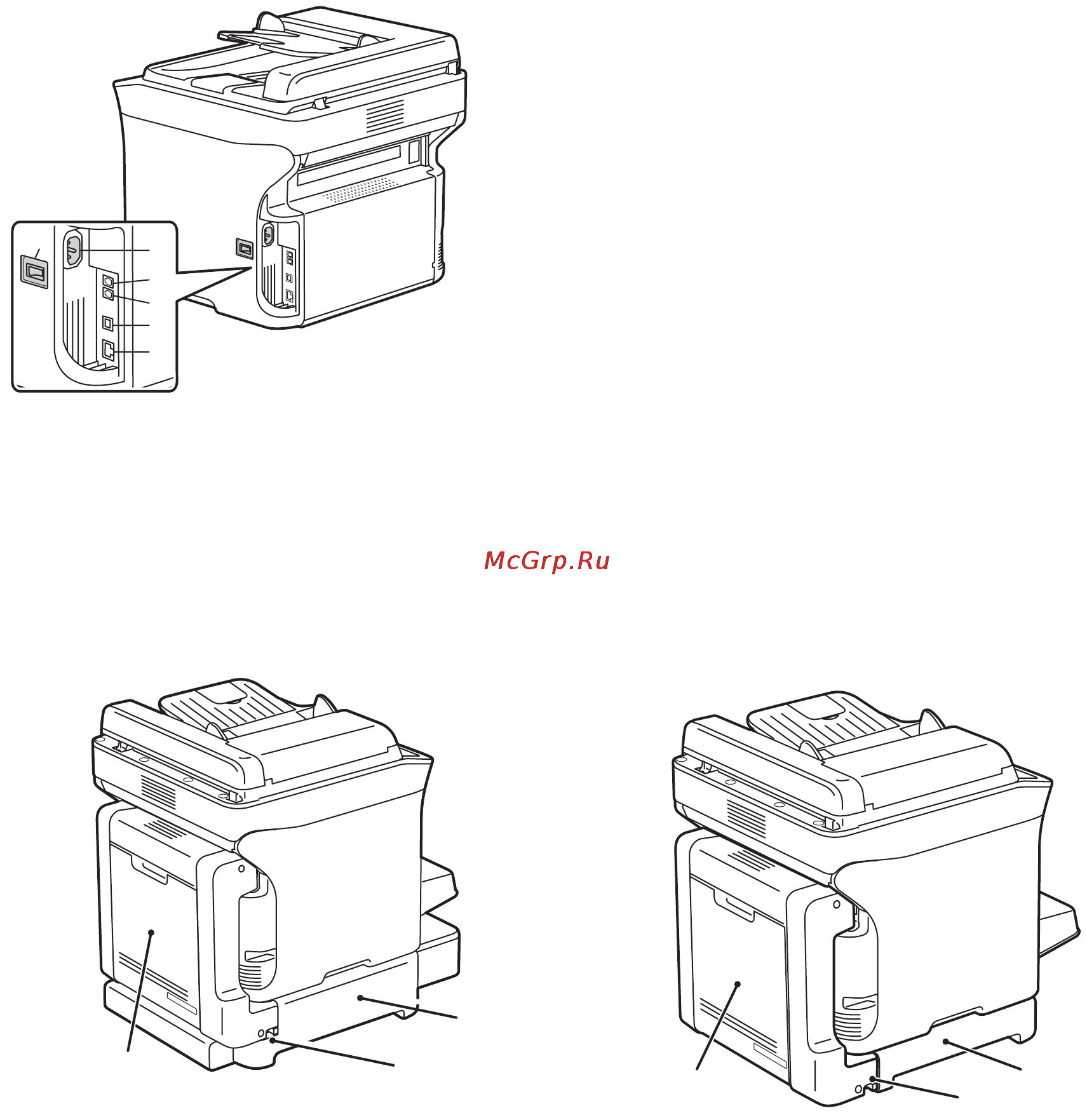

Вид сзади
1. Выключатель питания
2. Разъем шнура питания
3. Гнездо телефонной линии для факса (только
для принтеров в конфигурации
Phaser 6121MFP/N и /D)
4. Гнездо выхода линии (только для принтеров в
конфигурации Phaser 6121MFP/N и /D)
5. Порт кабеля USB
6. Гнездо подключения к сети / Ethernet (только
для принтеров в конфигурации
Phaser 6121MFP/N и /D)
Phaser 6121MFP/N
Phaser 6121MFP/D с блоком двусторонней
печати и устройством подачи на 500 листов
Phaser 6121MFP/D с
блоком
двусторонней печати
1. Блок двусторонней печати и дверца 1. Блок двусторонней печати
2. Защелка 2. Защелка
3. Нижнее устройство подачи 3. Основание для крепления блока
двусторонней печати
6115-171
2
1
3
4
5
6
6121-165
2
3
1
2
3
1
