Устранение неисправностей
Многофункциональный принтер Phaser 6121MFP
Руководство пользователя
225
Устранение застреваний в лотке 1
1. Снимите крышку с лотка 1.

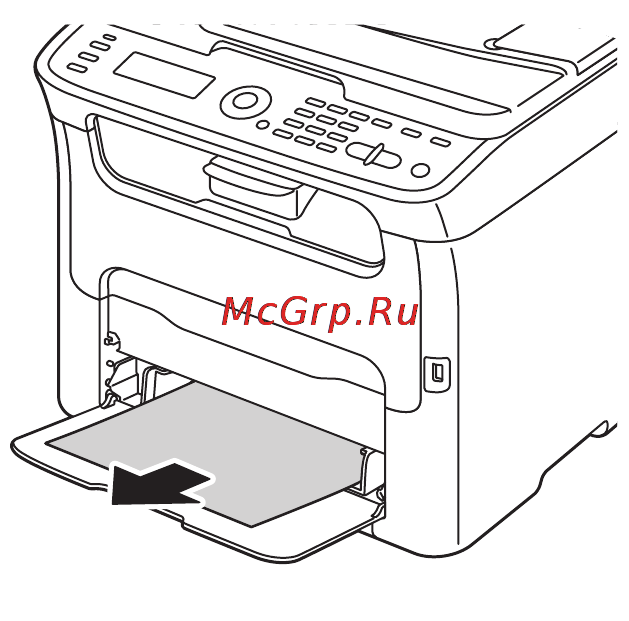

2. Осторожно вытяните застрявшую бумагу.
Примечание: Если бумага не извлекается, не прикладывайте усилий, а попытайтесь
удалить ее изнутри принтера, как описано в разделе Устранение застреваний в блоке
термического закрепления (внутри принтера) на стр. 222.
3. Установите крышку на лоток 1.
4. Нажмите кнопку Старт, чтобы продолжить печать.
M
6121-198
