Устранение неисправностей
Многофункциональный принтер Phaser 6121MFP
Руководство пользователя
224

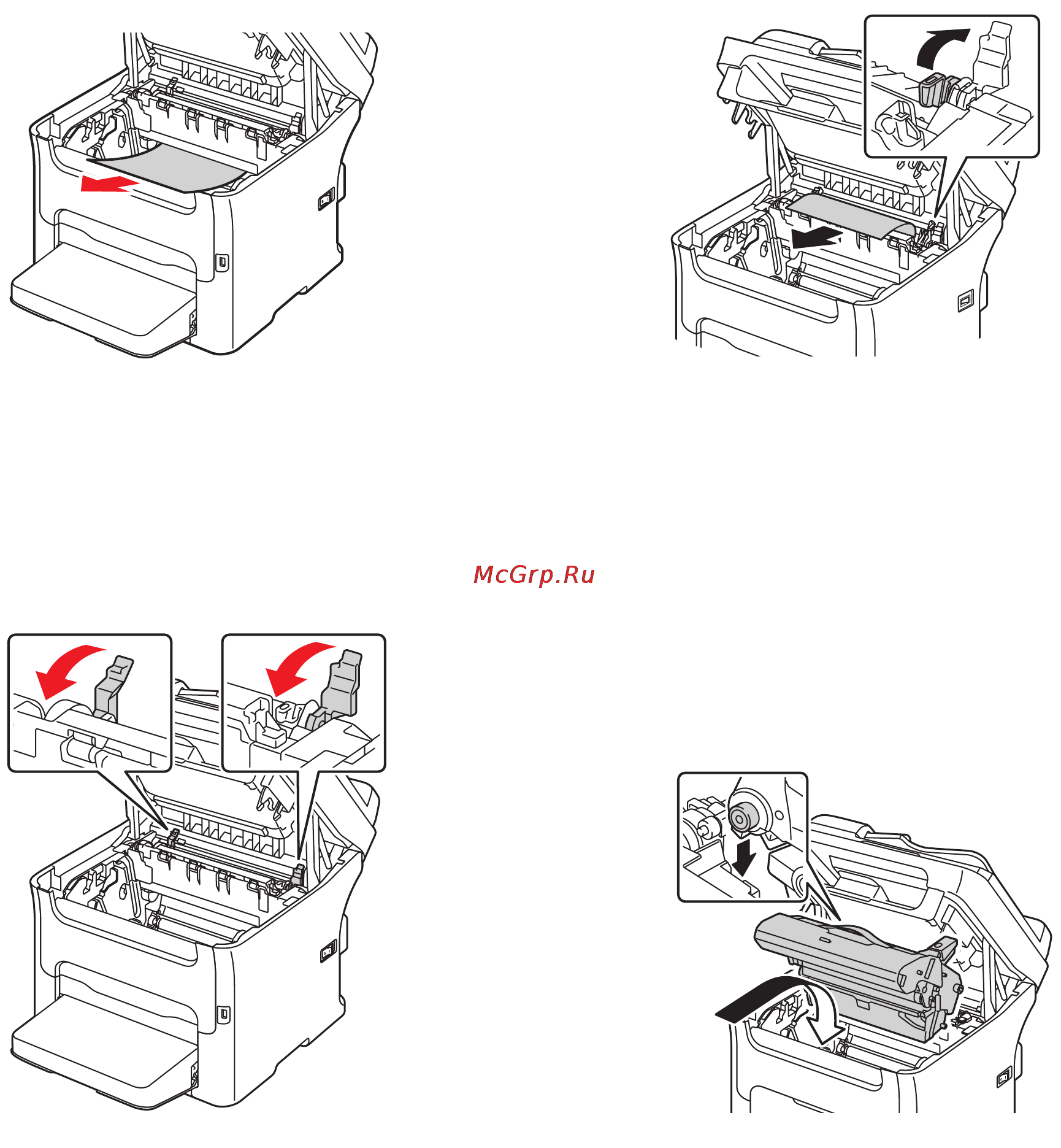

5. Извлеките застрявшие материалы. Если застревание произошло возле блока
термического закрепления, извлеките материал из-под него, как показано на рис.
внизу слева.
Примечание: Если не удается извлечь материал из-под блока термического
закрепления, осторожно поднимите его крышку и удалите материал сверху (см. рис.
вверху справа).
6. После удаления материала верните защелки в прежнее
положение.
7. Аккуратно вставьте копи-картридж на место, опуская его вертикально до упора.
8. Закройте верхнюю секцию принтера.
6121-192
6121-197
6121-200
6115-203
