Устранение неисправностей
Многофункциональный принтер Phaser 6121MFP
Руководство пользователя
226
Застревание бумаги в автоматическом устройстве подачи документов

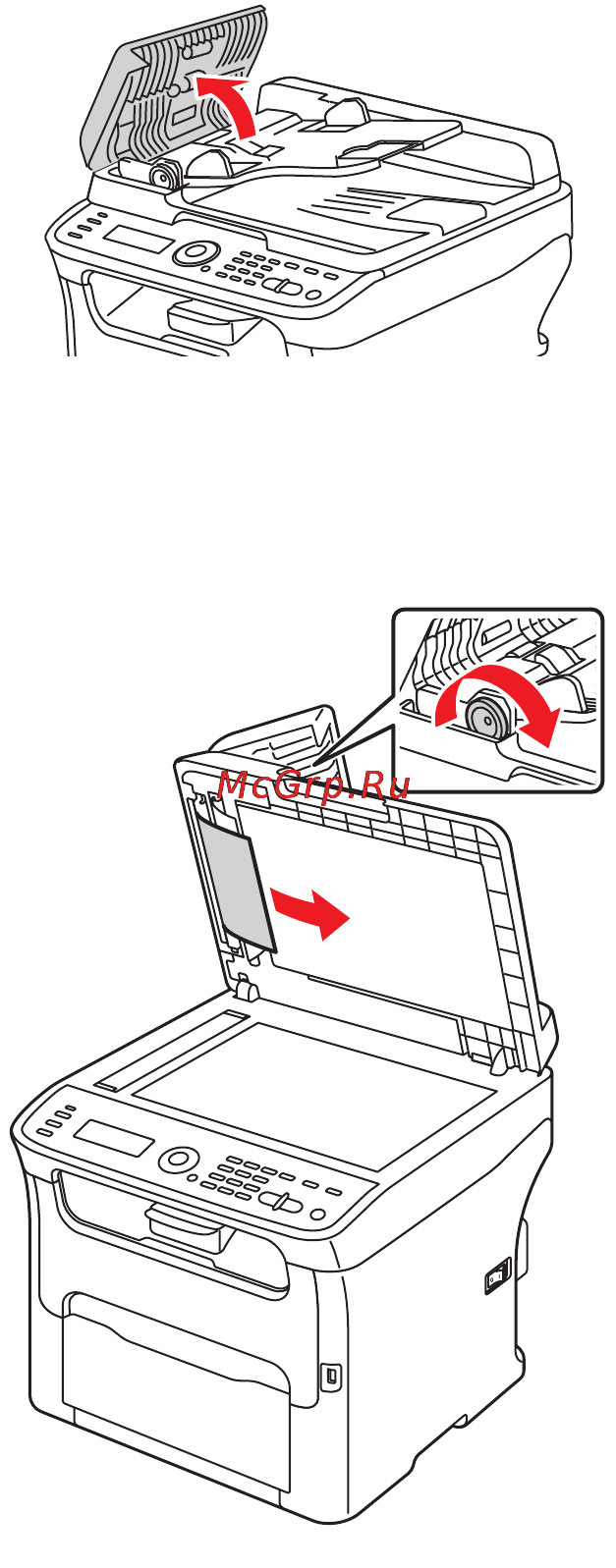

1. Откройте подающую крышку автоматического устройства подачи документов и выньте
бумагу из его лотка.
2. Откройте крышку автоматического устройства подачи документов и вытащите
застрявшую бумагу, затем закройте крышку.
3. Закройте подающую крышку автоматического устройства подачи документов.
6121-109
6121-201
M
