Обслуживание
Многофункциональный принтер Phaser 6121MFP
Руководство пользователя
184

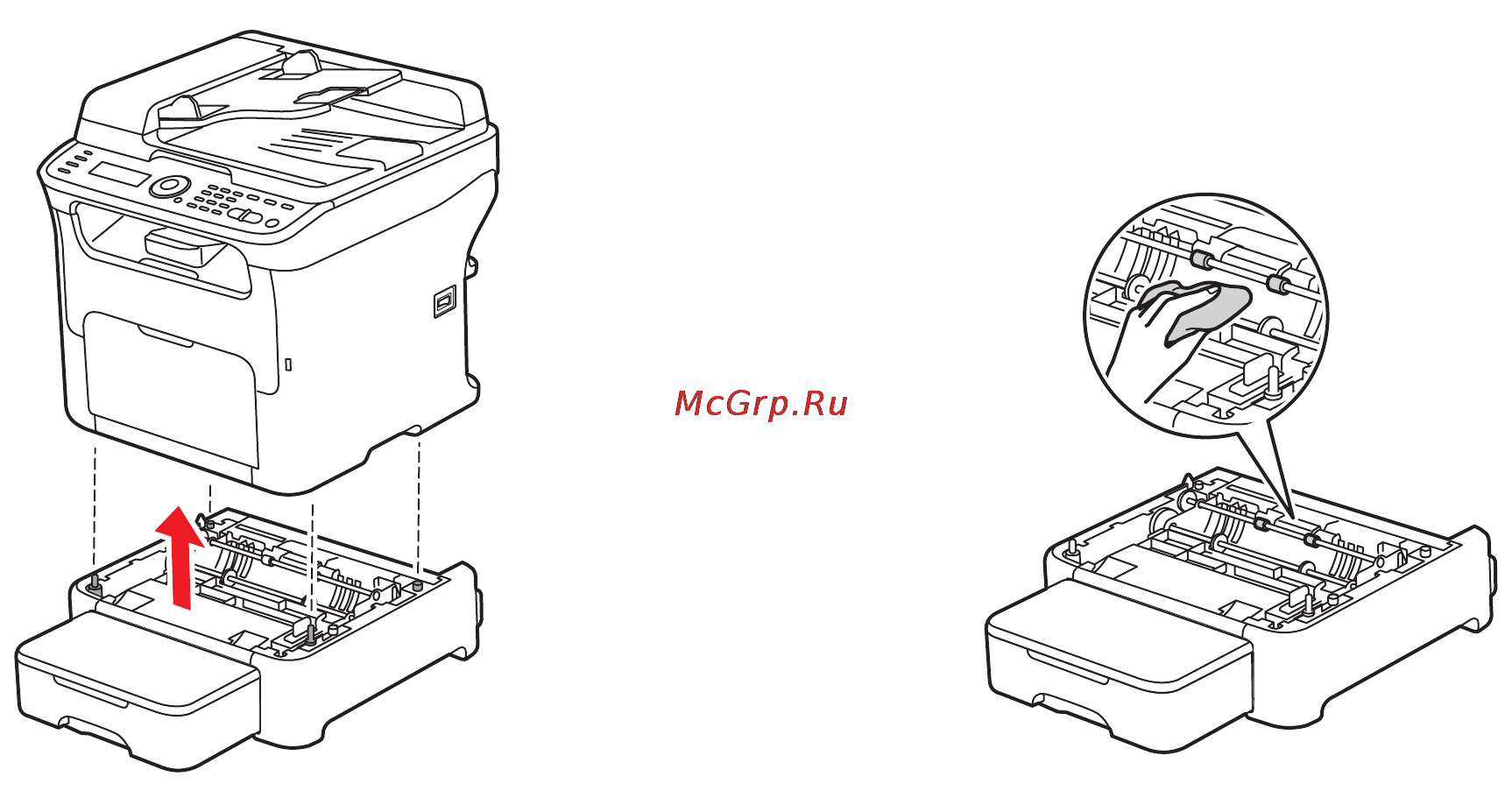

3. Снимите принтер с устройства подачи на 500 листов и поставьте его на прочную,
ровную поверхность.
Предупреждение: Во избежание травм поднимайте принтер вдвоем.
4. Очистите ролики подачи материала, протерев их мягкой сухой тканью.
5. Установите принтер на устройство подачи на 500 листов.
6. Откройте лоток 1 и установите пылезащитную крышку.
7. Если снимался блок двусторонней печати,
установите его на место. Если блок
двусторонней печати отсутствует, но извлекались фиксаторы, вставьте их на место.
Сведения по установке блока двусторонней печати приведены в инструкции Установка
блока двусторонней печати, которая входит в комплект принтера.
6121-053
6121-054
