Печать
Многофункциональный принтер Phaser 6121MFP
Руководство пользователя
68
Подробные сведения о бумаге для лотка 1 приведены в таблице Лоток для бумаги 1 –
лоток многофункционального устройства подачи на стр. 63.

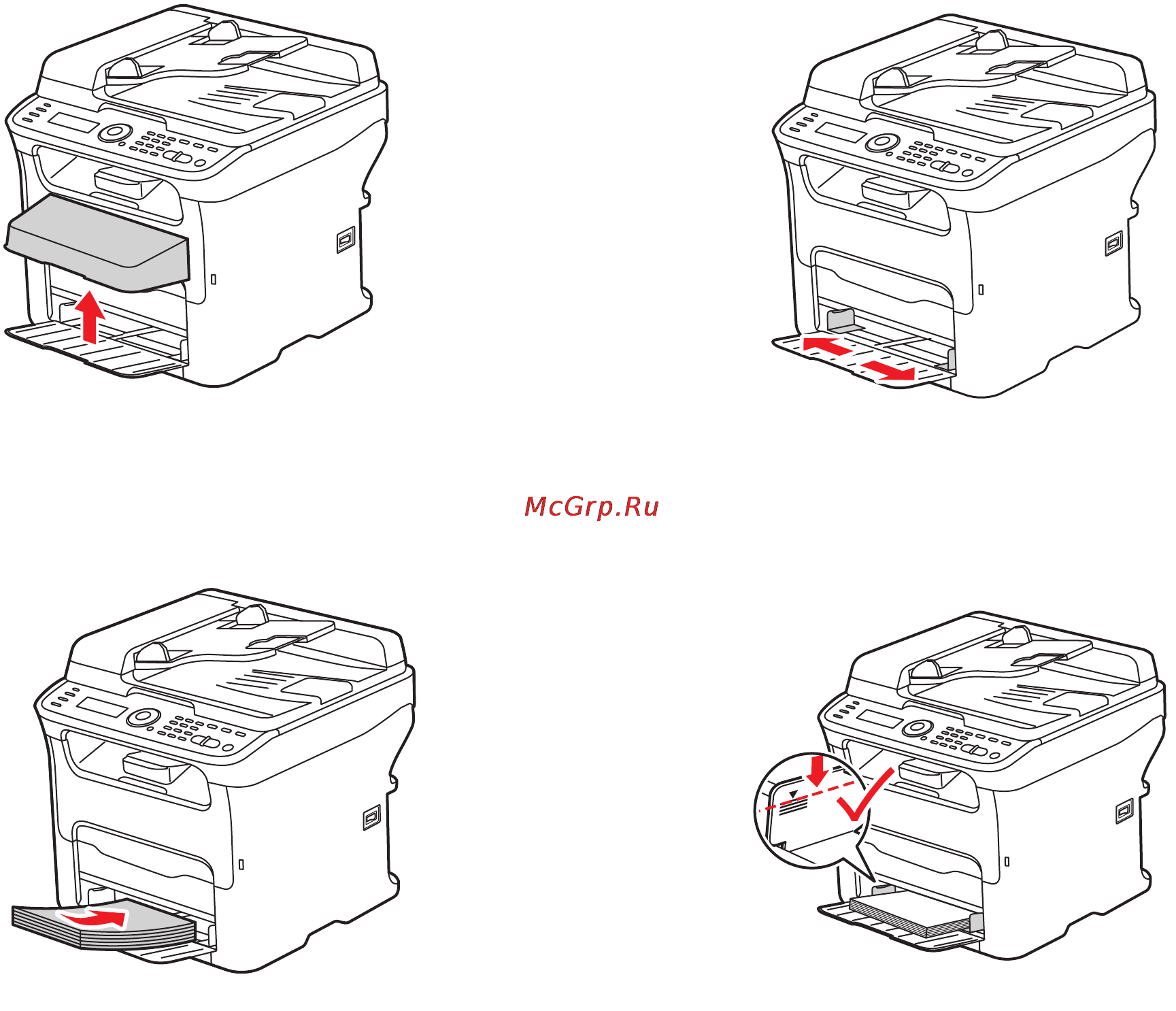

Порядок загрузки бумаги в лоток 1:
1. Откройте лоток для бумаги, если он закрыт, или снимите пылезащитную крышку, если
лоток находится в нижнем положении и крышка на месте (см. ниже рисунок слева).
2. Раздвиньте ограничители
ширины к краям лотка. Ограничители ширины должны быть
полностью раздвинуты (см. выше рисунок справа).
3. Вложите материал в лоток для бумаги лицевой стороной вверх, верхней кромкой
вперед. Не загружайте бумагу выше линии максимальной загрузки (см. выше
рисунок справа).
6121-114
6121-013
6121-014
6115-015
