Ознакомьтесь с правилами техники безопасности на стр. 71.
ЛЕВАЯ РУКОЯТКА
Регулировка сцепления требуется, если двигатель глохнет при включении
передачи, или мотовездеход проявляет тенденцию к самопроизвольному
перемещению вперед, а также если сцепление пробуксовывает, вызывая
отставание разгона от увеличения частоты вращения вала двигателя.
Осмотр и проверка свободного хода.
Свободный ход:
10V20 мм
При необходимости отрегулируйте до штатного значения.
Неправильно выставленная величина свободного хода может привести к
преждевременному износу сцепления.
Сцепление
Обслуживание мотовездехода Honda
110

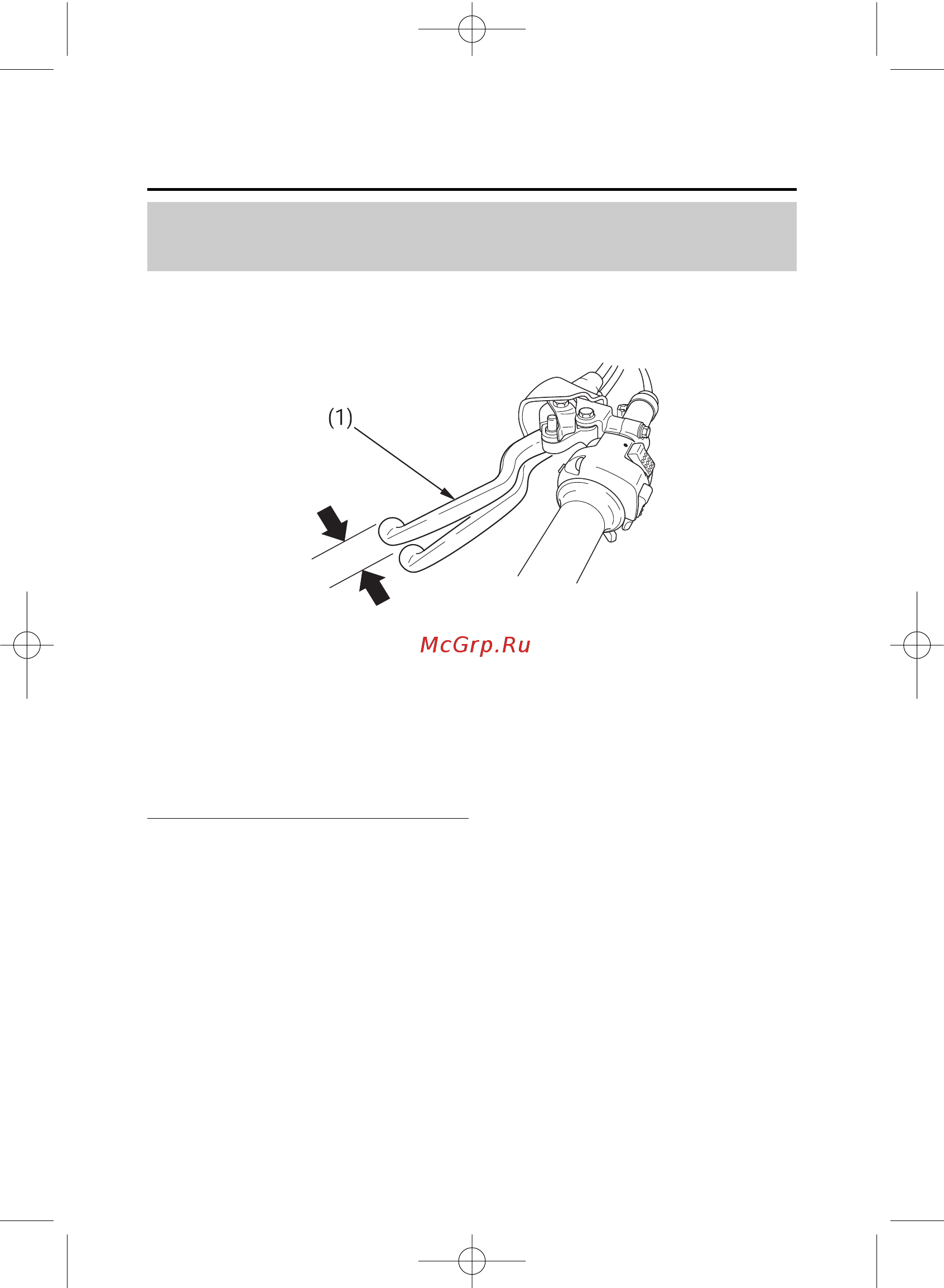

Регулировка сцепления
(1) рычаг сцепления/стояночного тормоза
10—20 мм
TRX450_rus.qxp 26.07.2005 17:39 Page 110
