Усилие хода сжатия
ЛЕВЫЙ ПЕРЕДНИЙ
Для установки в стандартное положение:
1. Поворачивайте регулятор демпфирующего усилия сжатия (1) по
часовой стрелке, пока он не перестанет вращаться (свободная
посадка). Это соответствует установке максимального
демпфирующего усилия.
2. Поворачивайте регулятор демпфирующего усилия против часовой
стрелки на 1 5/8 оборота, пока установочная метка (2) не совместится
с референтной меткой (3). Данное положение является стандартным.
3. Обеспечьте одинаковое положение регуляторов обоих амортизаторов.
Для уменьшения демпфирующего усилия сжатия (SOFT 8 МЯГКО):
При малой загрузке и хорошей дороге поворачивайте регулятор
против часовой стрелки в положение SOFT (S) (МЯГКО).
Для увеличения демпфирующего усилия сжатия (HARD 8 ЖЕСТКО):
Для увеличения жесткости подвески и сложных дорожных условий
поворачивайте регулятор по часовой стрелки в положение HARD
(H) (ЖЕСТКО).
Подвеска
Обслуживание мотовездехода Honda 125

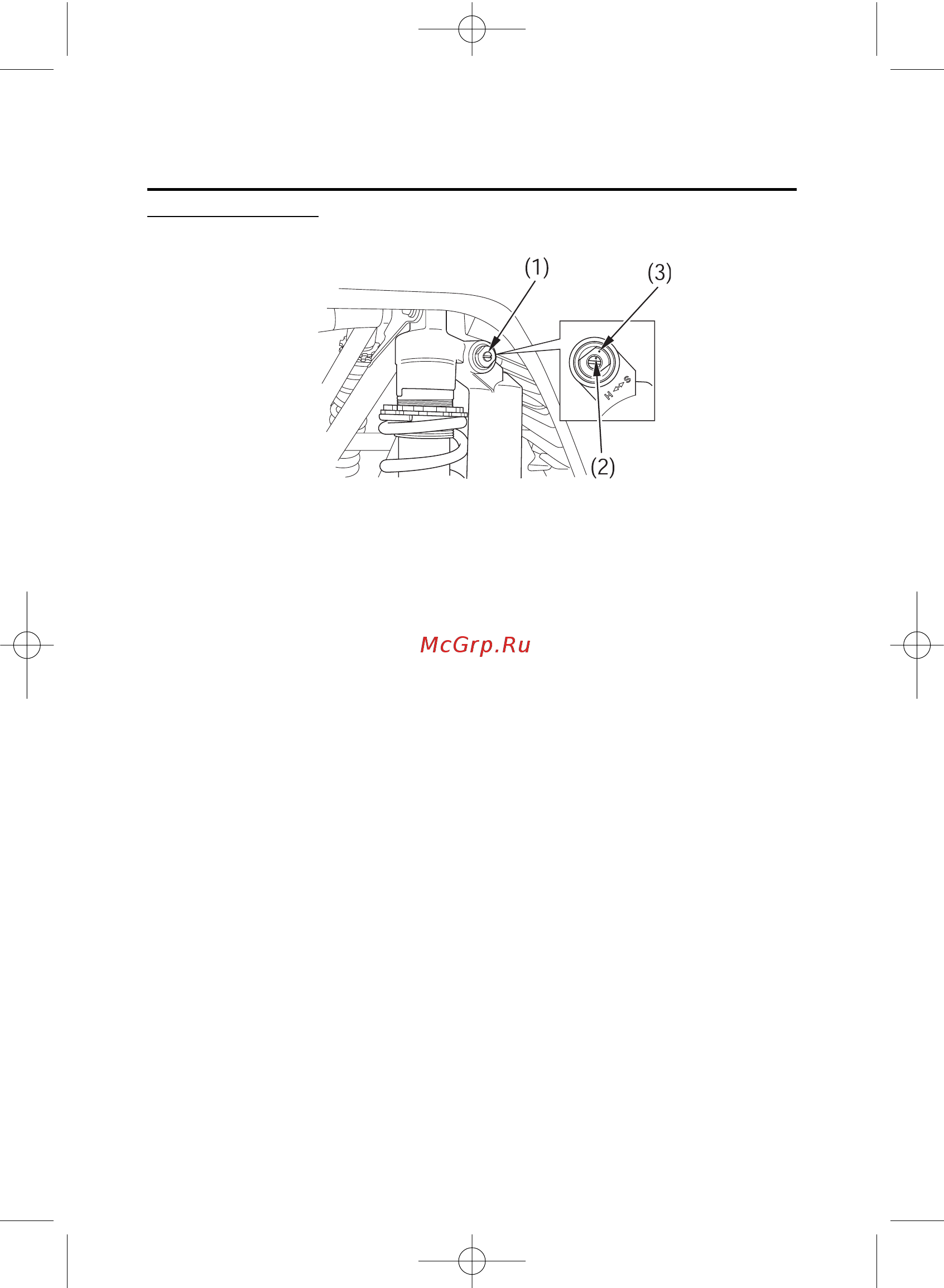

(1) регулятор демпфирующего
усилия сжатия
(2) установочная метка
(3) референтная метка
