Honda TRX 450 R [145/210] Тормоза
![Honda TRX450R (2005-2011) [145/210] Тормоза](/views2/1011741/page145/bg91.png)
6. Вдавите вниз чеку (7) стояночного тормоза, затем выжмите рычаг (8)
сцепления/стояночного тормоза до появления сильного
сопротивления. Измерьте расстояние, которое прошел рычаг
сцепления/стояночного тормоза; расстояние должно составлять:
25 V 30 мм
7. При необходимости поверните регулятор (3) и затяните контргайку (2).
Отрегулирйте рычаг сцепления/стояночного тормоза. Свободный ход
рычага (см. стр. 110) составляет:
10 V 20 мм
ЛЕВАЯ РУКОЯТКА
Осмотрите рычаг сцепления/стояночного тормоза и трос стояночного
тормоза на предмет незатянутых соединений и иных неисправностей.
Если трос сцепления изношен или имеет повреждения, обратитесь к
официальному дилеру Honda для его замены.
• Проверьте правильность установки всех компонентов рычага
сцепления/стояночного тормоза и надежность затяжки всех болтов.
• Осмотрите трос стояночного тормоза на предмет отсутствия
повреждений и признаков износа. При необходимости замените.
• Смазывайте трос стояночного тормоза специальной смазкой для
тросов, имеющейся в торговой сети, чтобы не допустить его
преждевременного износа или коррозии.
Тормоза
Обслуживание мотовездехода Honda 137
Иные виды осмотра и смазка

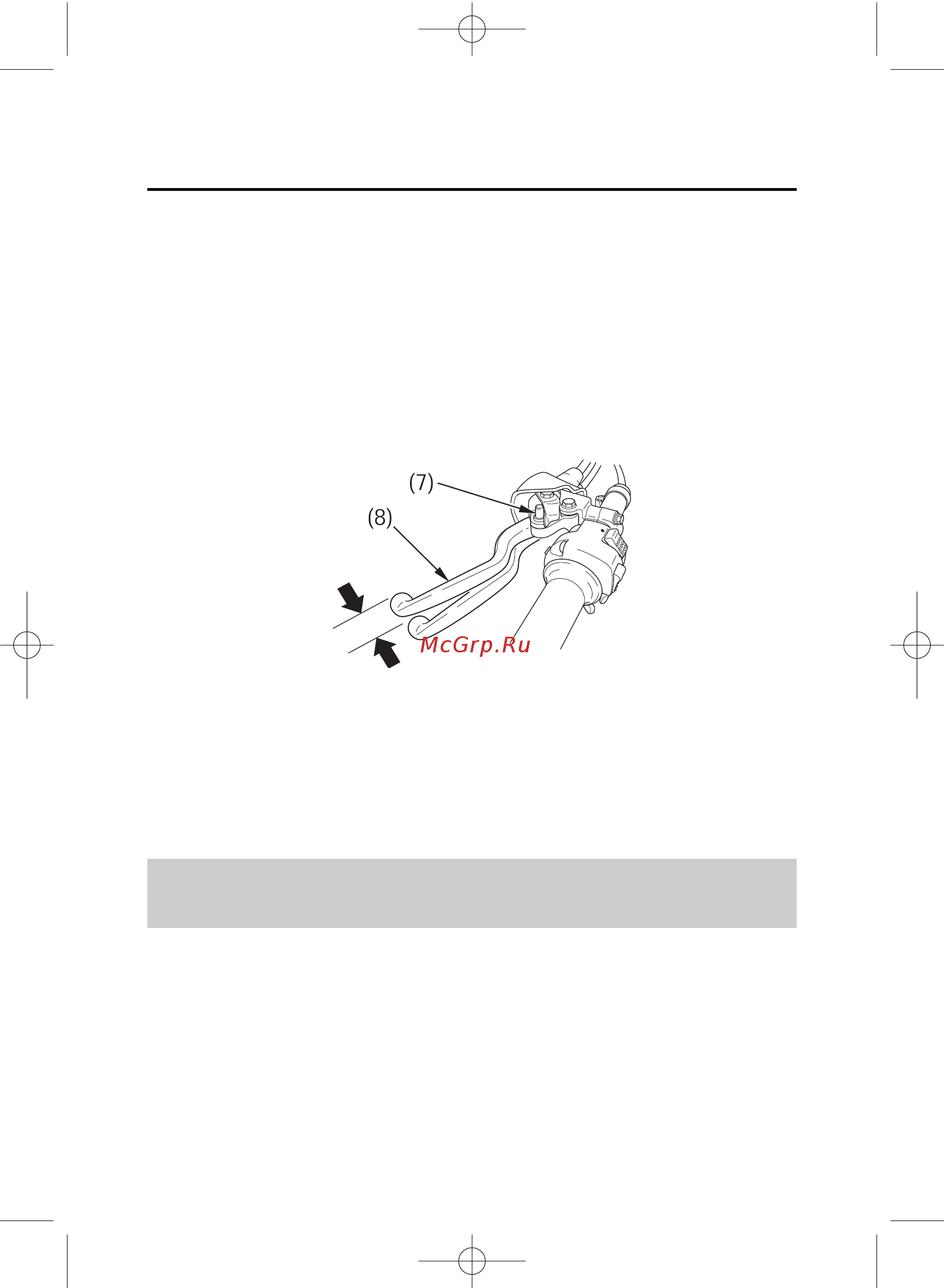

(7) чека стояночного тормоза (8) рычаг сцепления/
стояночного тормоза
20$30 мм
TRX450_rus.qxp 26.07.2005 17:40 Page 137
