Ознакомьтесь с правилами техники безопасности на стр. 71.
Только задний тормоз:

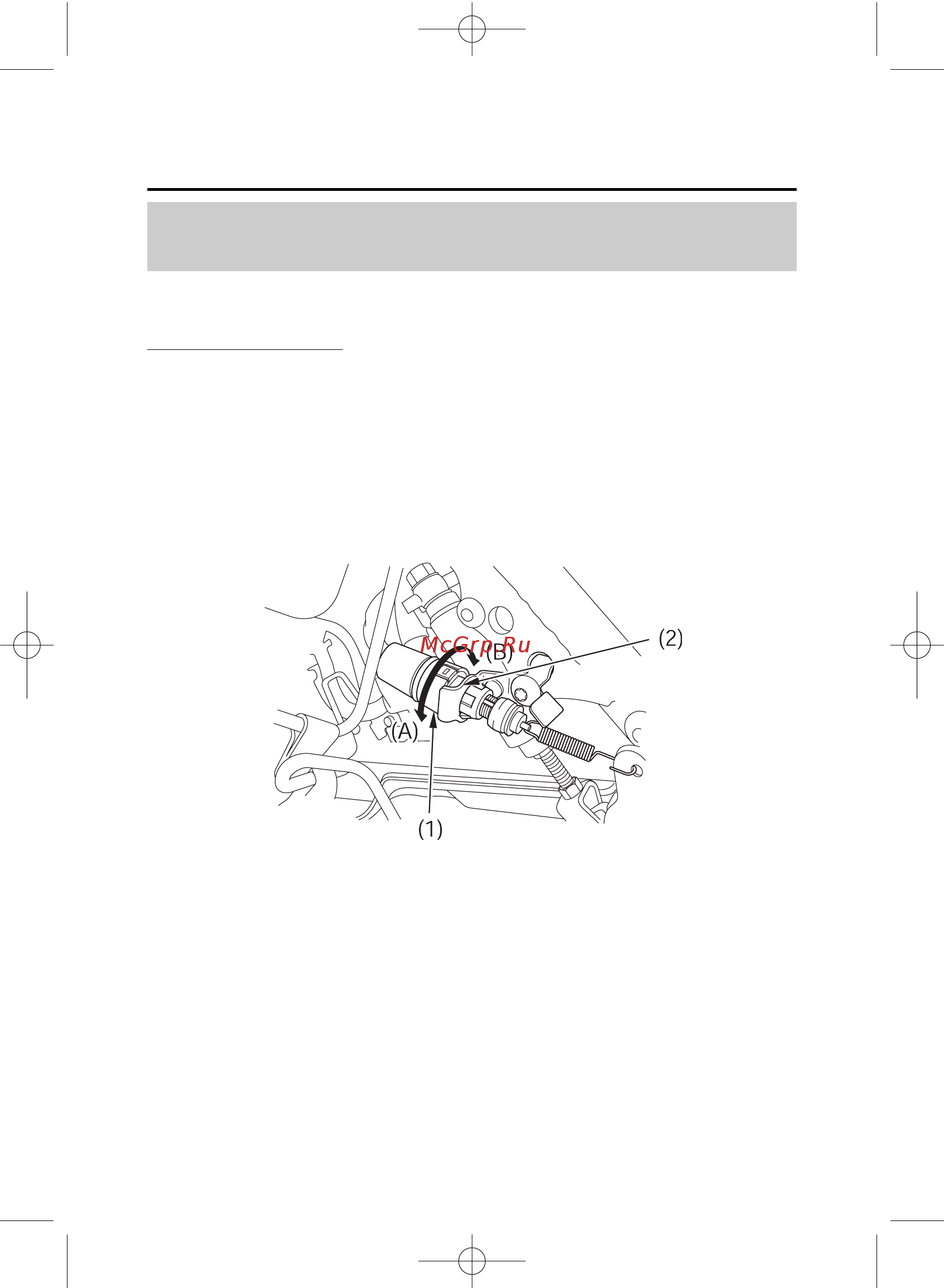

Время от времени проверяйте, как работает выключатель (1) стоп$
сигнала, расположенный с правой стороны, за двигателем. Демонтируйте
правый грязезащитный щиток (см. стр. 134). Регулировка выключателя
выполняется вращением регулировочной гайки (2). Поворачивайте гайку в
направлении (А), если выключатель включает стоп$сигнал слишком
поздно, и в направлении (В), если включение стоп$сигнала происходит
слишком рано.
ПРАВАЯ СТОРОНА
Тормоза
Обслуживание мотовездехода Honda 135
Регулировка выключателя стопVсигнала
(1) Выключатель стоп$сигнала (2) регулировочная гайка
TRX450_rus.qxp 26.07.2005 17:40 Page 135
