Honda TRX 450 R [31/210] Органы управления и их функции
![Honda TRX 450 R [31/210] Органы управления и их функции](/views2/1011741/page31/bg1f.png)
ЛЕВАЯ РУКОЯТКА

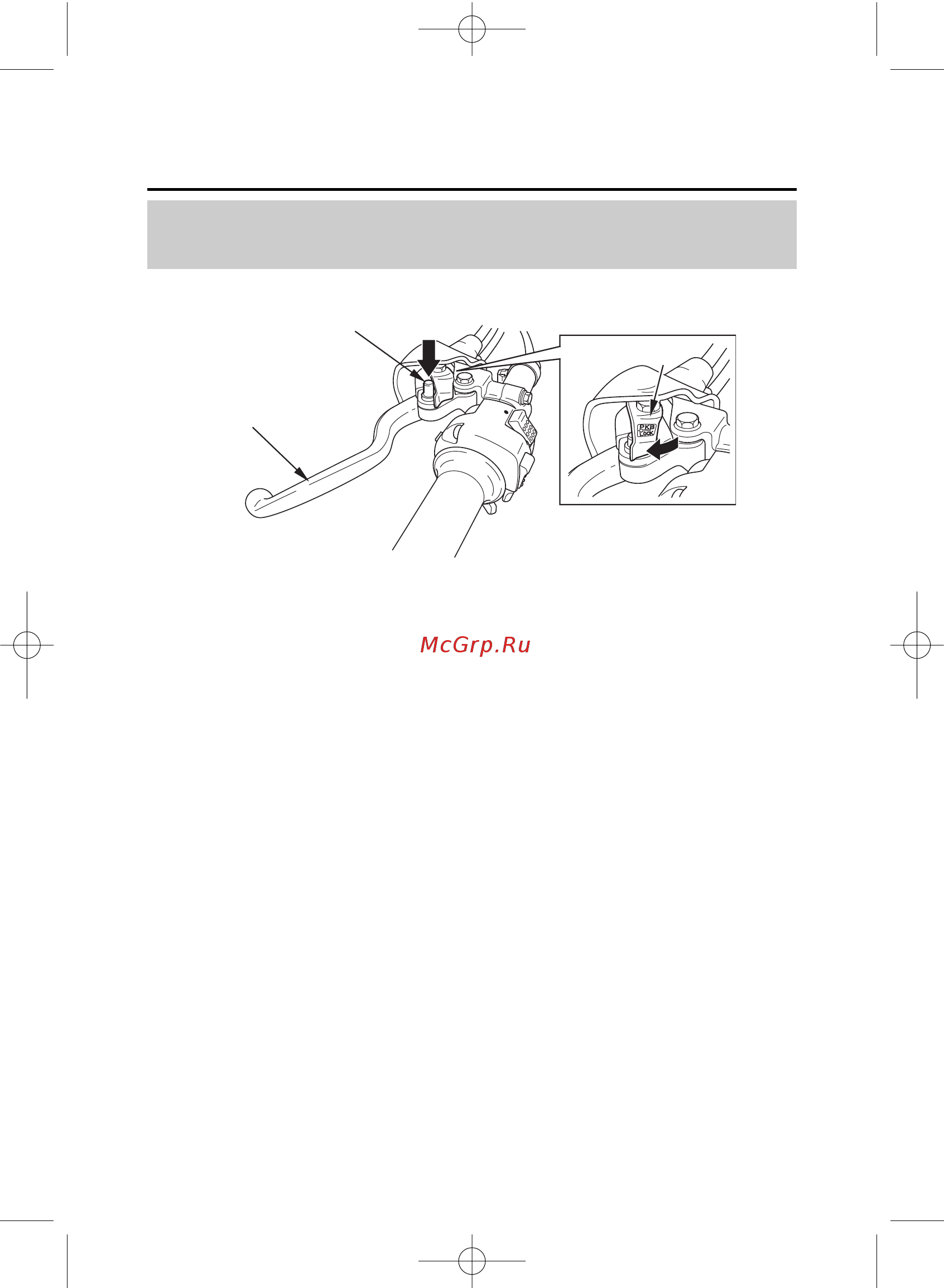

Рычаг блокировки (1) и чека (2) стояночного тормоза, расположенные
на рычаге сцепления/стояночного тормоза (3), позволяют данной системе
функционировать в качестве стояночного тормоза. Для включения
стояночного тормоза вдавите и удерживайте чеку, после чего выжмите
рычаг сцепления и зафиксируйте его с помощью рычага блокировки.
См. раздел "Стоянка" на стр. 65
Органы управления и их функции
Приборы и органы управления 23
Стояночный тормоз
(1)
(А)
(2)
(3)
(1) рычаг блокировки тормоза
(2) чека стояночного тормоза
(3) рычаг сцепления
(А) для блокировки выжмите рычаг
TRX450_rus.qxp 26.07.2005 17:39 Page 23
