Honda TRX 450 R [22/210] Органы управления и их функции
![Honda TRX 450 R [22/210] Органы управления и их функции](/views2/1011741/page22/bg16.png)
ЛЕВАЯ СТОРОНА
Топливный кран (1), управляемый вручную, находится с левой стороны
топливного бака. Топливный кран имеет три положения и служит для
управления подачей топлива из топливного банка.
Положение ON (ВКЛ) $ штатное положение при движении.
Положение OFF (ВЫКЛ) $ на время стоянки, хранения или
транспортировки.
Резерв (RES) $ для подачи топлива из резервного бака.
Резервный запас топлива
Каждый раз после заправки не забудьте убедиться, что топливный кран
находится в положении ON (ВКЛ). Если топливный кран находится в
положении RES (РЕЗЕРВ), после окончания топлива у вас не останется
резерва.
Полная информация касательно заправки мотовездехода находится на
стр. 83.
Органы управления и их функции
Приборы и органы управления
14

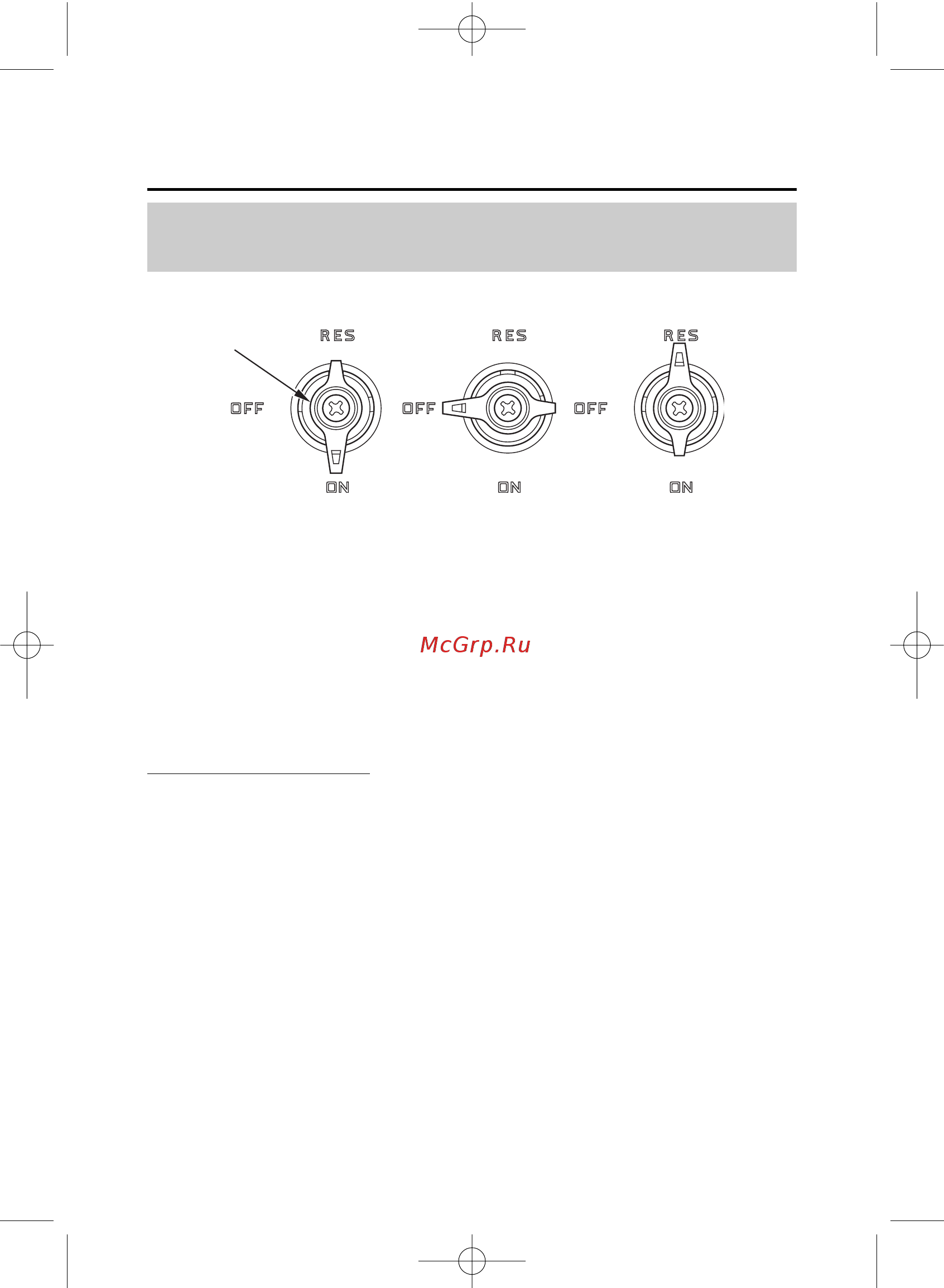

Топливный кран
(1)
(1) Топливный кран
РЕЗЕРВ
РЕЗЕРВ
РЕЗЕРВ
ВЫКЛ
ВЫКЛ
ВЫКЛ
ВКЛ ВКЛ
ВКЛ
TRX450_rus.qxp 26.07.2005 17:39 Page 14
