Регулировка верхнего троса
Незначительные регулировки производятся на верхнем тросе регулятора.
ЛЕВАЯ РУКОЯТКА
1. Снимите противопылевой колпачок (2).
2. Открутите контргайку (3).
3. Для установки необходимого значения свободного хода вращайте
регулятор (4) верхнего троса сцепления.
4. Закрутите контргайку и перепроверьте величину свободного хода.
Сцепление
Обслуживание мотовездехода Honda 111
+
—

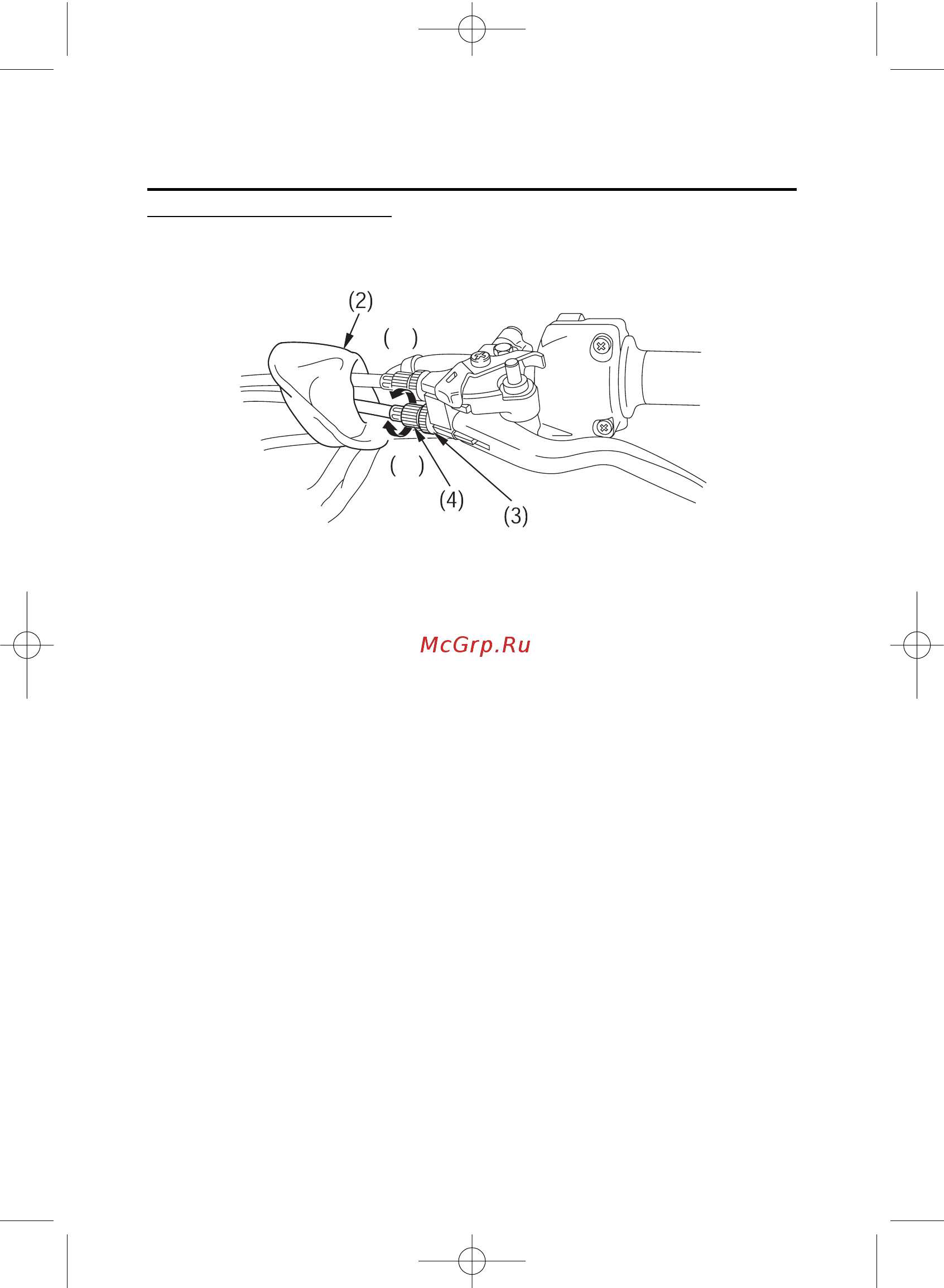

(2) противопылевой колпачок
(3) верхняя контргайка
(4) регулятор верхнего троса
сцепления
(+) увеличение свободного хода
(–) уменьшение свободного
хода
