Honda TRX 450 R [88/210] Комплект инструментов
![Honda TRX 450 R [88/210] Комплект инструментов](/views2/1011741/page88/bg58.png)

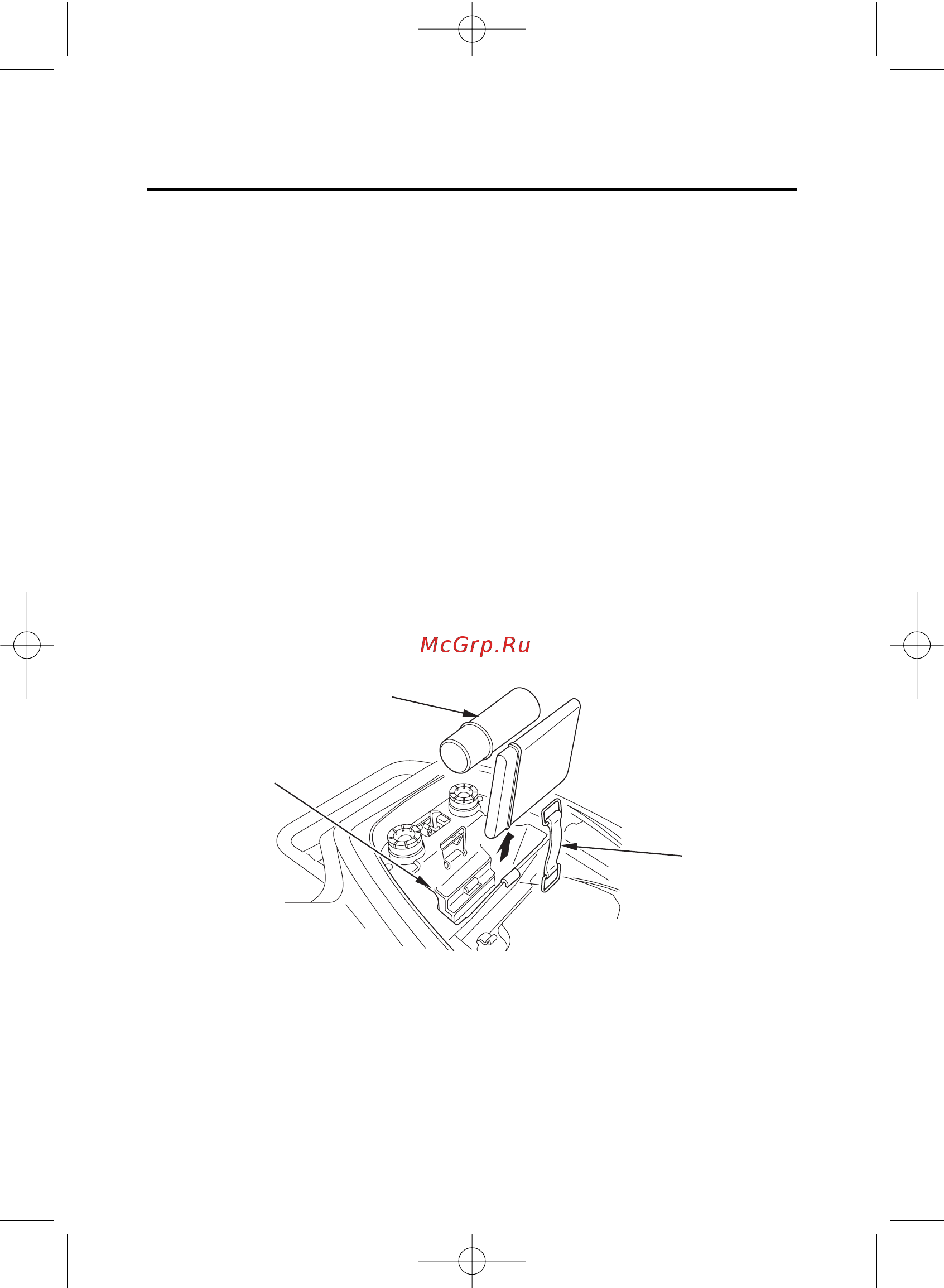

Комплект инструментов (1) хранится в багажном отсеке (2) под седлом.
После использования в обязательном порядке надежно закрепляйте
инструменты с помощью резинового жгута (3). Инструменты, входящие в
комплект, предназначены для выполнения простейших ремонтных работ и
несложных операций по техническому обслуживанию.
Специфические виды работ, требующие применения специального
инструмента, должны выполняться силами официального дилера Honda.
Чтобы достать комплект инструментов, необходимо демонтировать седло
(стр. 82) и отсоединить резиновый жгут.
В комплект входят следующие инструменты:
• Свечной ключ
• Торцовый ключ на 6 мм
• Отвертка с плоским жалом/Крестообразная отвертка
• Рукоятка отвертки
• Рожковый ключ 14 мм
• Манометр
• Бокс для инструментов
ЗАДНЯЯ СТОРОНА
Комплект инструментов
Обслуживание мотовездехода Honda
80
(1) комплект инструментов
(2) багажный отсек
(3) резиновый жгут
(1)
(2)
(3)
TRX450_rus.qxp 26.07.2005 17:39 Page 80
