True-rms Digital Multimeters
Функции
7
Описание дисплея
Функции дисплея, которые показаны на рисунке 2, описаны в
таблице 3 и последующих разделах.
1
3
4
5
6
10
9
87 11 12
13
14
15
2
AutoHOLD
mVAC
Crest Factor
Hz60.000
Save Setup
Auto Range
5 mVDC
500 VAC0
8:10pm
06/13/07
123.45 VAC
100 200 300 400
AutoSAVEHOLDREL
123.45
16
est01.eps

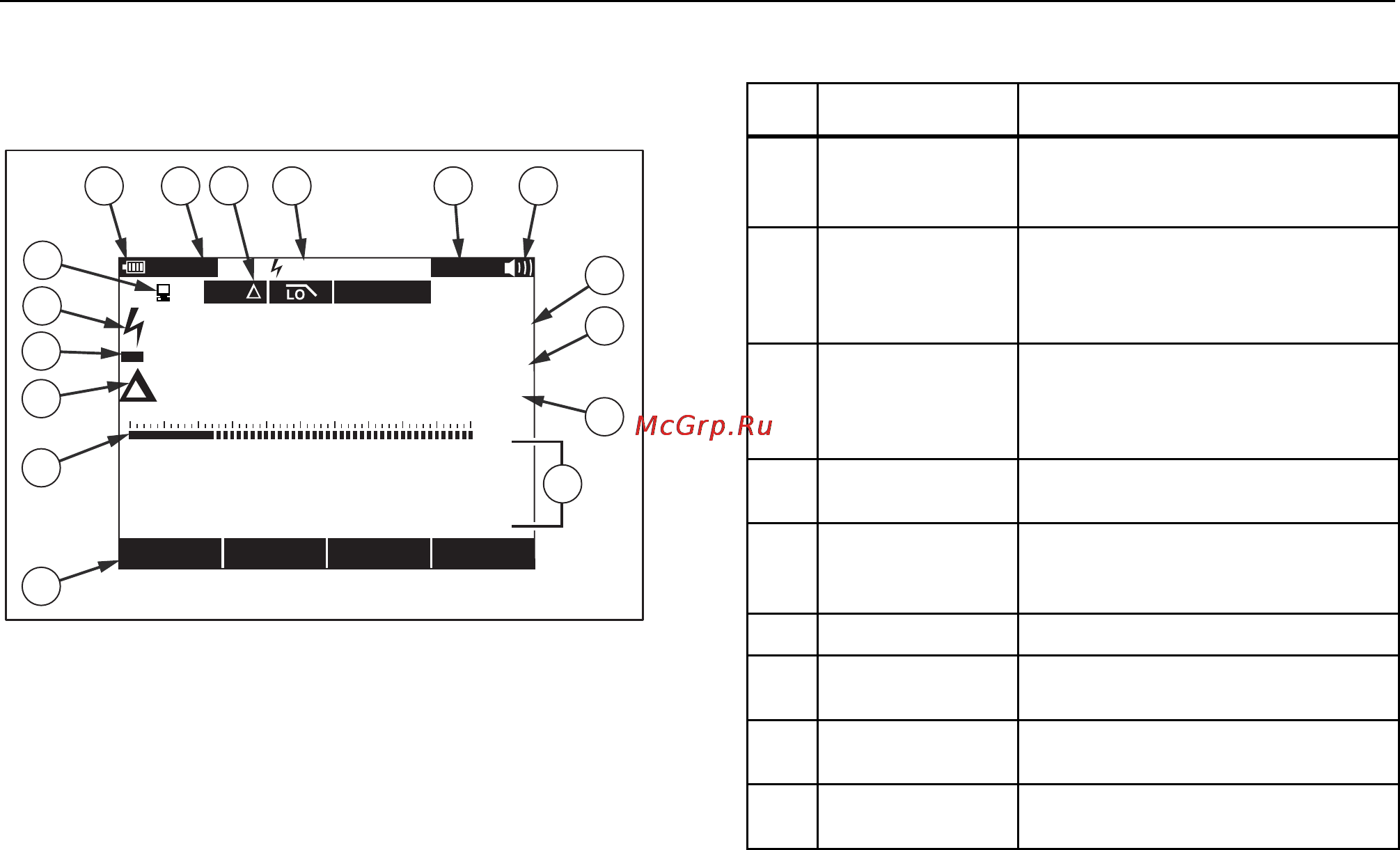

Рисунок 2. Функции дисплея
Таблица 3. Функции дисплея
Поз. Функция Индикация
A
Метки
функциональных
клавиш
Указывают функцию клавиши сразу
под отображенной клавишей.
B
Гистограмма
Аналоговое отображение входного
сигнала (для получения
дополнительной информации см.
раздел “Гистограммы”).
C
Относительные
величины
Указывает, что отображенное
значение является относительной
величиной по отношению к
опорному значению.
D
Знак “минус”
Указывает на отрицательное
показание.
E
Знак молнии
Указывает опасное напряжение,
присутствующее на входе
измерителя.
F
Удаленная связь Указывает активность канала связи.
G
Степень заряда
батареи
Указывает уровень заряда шести
батарей типа АА.
H
Время
Указывает время, установленное на
внутренних часах.
I
Сигнализаторы
режима
Указывает режим измерителя.
