True-rms Digital Multimeters
Проведение измерений
25
Измерение сигналов с переменными и
постоянными составляющими
Измеритель имеет возможность показывать переменные и
постоянные составляющие сигнала (напряжение или ток) в
виде двух отдельных показаний или в виде одной величины
переменной + постоянной составляющей
(среднеквадратическое значение). Как показано на рисунке 13,
измеритель отображает комбинации переменной и постоянной
составляющих тремя способами: переменная, отображаемая
над постоянной составляющей (AC,DC), постоянная,
отображаемая над переменной составляющей (DC,AC), и
переменная, объединенная с постоянной составляющей
(AC+DC). Выберите один из этих трех режимов, используя
меню Function (Функция) и Mode (Режим).
При установке поворотного переключателя в положения U, N
A, X или ( нажмите функциональную клавишу Menu.
Переместите селектор меню в пункт меню AC+DC. В этом
пункте указываются три различные функциональные клавиши
AC+DC (F1), AC,DC (F2) и DC,AC (F3). Нажмите
функциональную клавишу, которая представляет эти два
сигнала в указанном виде.
В любом из трех режимов AC+DC измерения пиковых значений,
частоты, рабочего цикла и периода не допускаются. Кроме того,
измерения MIN MAX, относительные измерения и
относительные процентные измерения не допускаются в
режимах AC,DC или DC,AC.
Примечание
В то время как измеритель находится в любом из
трех режимов AC+DC, гистограмма не
отображается.
fcm30.eps

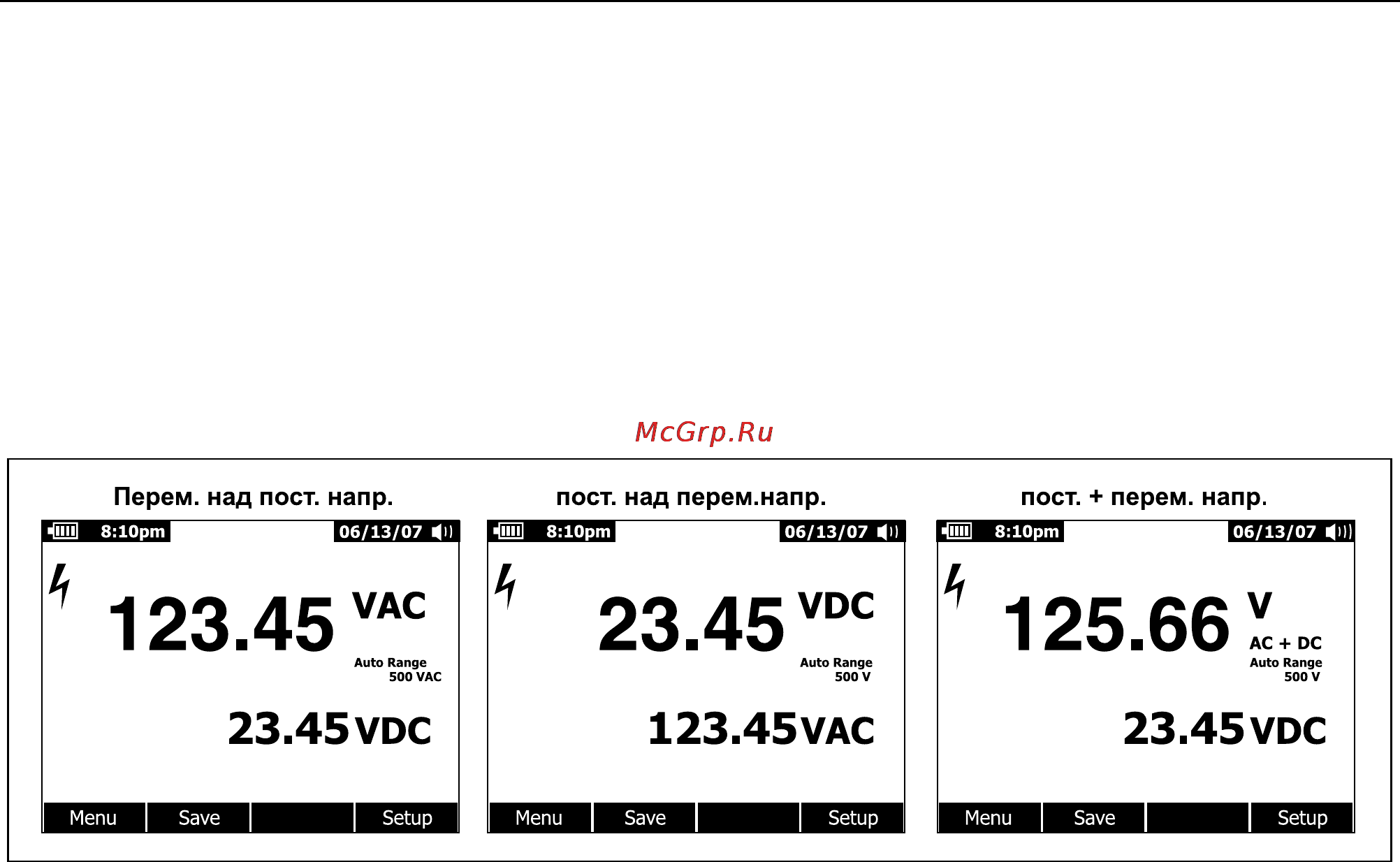

Рисунок 13. Отображение измерений постоянной и переменной составляющей напряжения
