287/289
Руководство пользователя
24
Измерение постоянного напряжения
Измеритель отображает значения постоянного напряжения, а
также их полярность. Гистограмма при измерениях
постоянного напряжения представляет собой центрированную
относительно нуля гистограмму. Положительные постоянные
напряжения заставляют гистограмму заполнять элементы,
расположенные справа от центра, в то время как
отрицательные напряжения заполняют левую часть
относительно центра.
Чтобы измерить постоянные напряжения с помощью
измерителя, вращайте поворотный переключатель в
положения U или N, как показано на рисунке 12.
Функция измерения постоянных напряжений содержит ряд
режимов, чтобы обеспечить получение более детальной
информации о сигнале постоянного тока. Нажатие
функциональной клавиши Menu открывает меню, состоящее из
некоторых пунктов, которые могут использоваться для
изменения основного измерения постоянного напряжения.
Чтобы узнать больше о каждом пункте меню, обратитесь к
соответствующему разделу в этом руководстве.
Чтобы очистить все режимы и возвратиться к основному
измерению постоянного напряжения, нажмите
функциональную клавишу Menu. Переместите селектор меню
на пункт VDC. Нажмите функциональную клавишу VDC, чтобы
сбросить все функции и режимы.
Menu
VDC
Save Setup
Auto Range
50 VDC3020100-10-20-30-40-50 40
9.752
8:10pm
06/13/07
VV
est09.eps

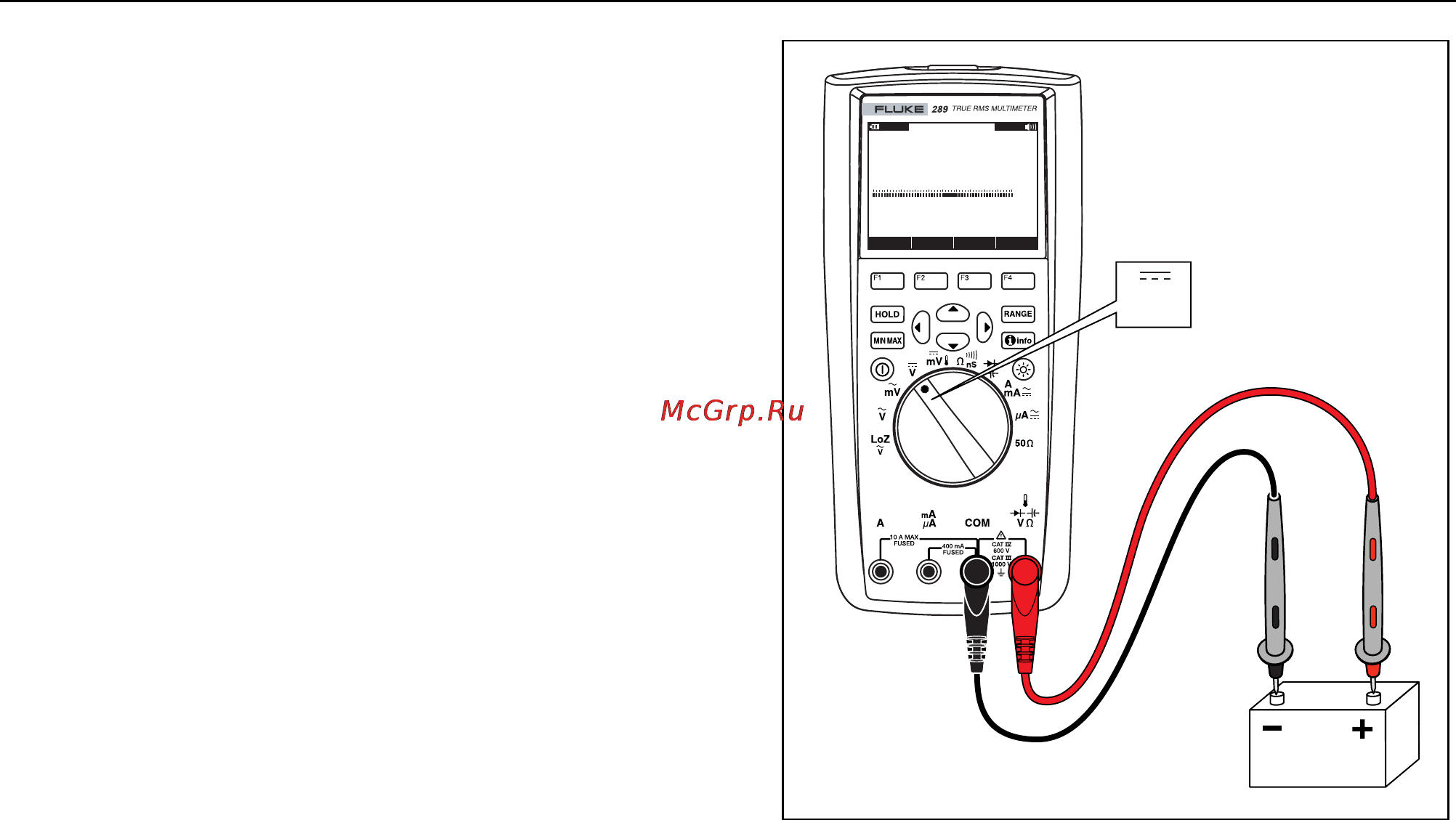

Рисунок 12. Измерения постоянного напряжения
