287/289
Руководство пользователя
40
W
Предостережение
Подключение проводов к (параллельно) схеме
под напряжением, когда концы подключены к
клеммам для измерения токов, может повредить
проверяемую схему и вызвать перегорание
плавкого предохранителя измерителя. Это может
случиться, потому что сопротивление между
токовыми клеммами измерителя очень мало,
таким образом, измеритель будет действовать
как короткозамыкатель.
Ниже приведены рекомендации для измерения токов:
На измерителе в режиме измерения токов наблюдается
небольшое падение напряжения, которое может влиять на
работу схемы. Можно вычислить это падение напряжения,
используя значения, указанные в спецификациях в виде
падения напряжения (A, mA, µA).
Функции измерения токов имеют множество режимов, которые
обеспечивают получение более детальной информации о токе
сигнала. Нажатие функциональной клавиши Menu открывает
меню, которое может использоваться для изменения основного
измерения токов. Чтобы узнать больше о каждом пункте меню,
обратитесь к соответствующему разделу в этом руководстве.
Чтобы сбросить все режимы и возвратиться к основному
измерению постоянного или переменного тока, нажмите
функциональную клавишу Menu. Переместите селектор меню к
пункту AC,DC. Нажмите функциональную клавишу AC, чтобы
очистить все функции и режимы и возвратиться к основному
типу измерения переменного тока, или клавишу DC для
возврата к основному типу измерений постоянного тока.
Измерение частоты
Частота определяет число циклов, которые сигнал завершает
каждую секунду. Измеритель измеряет частоту сигнала
напряжения или тока, подсчитывая число пересечений
сигналом порогового уровня в пределах указанного промежутка
времени.

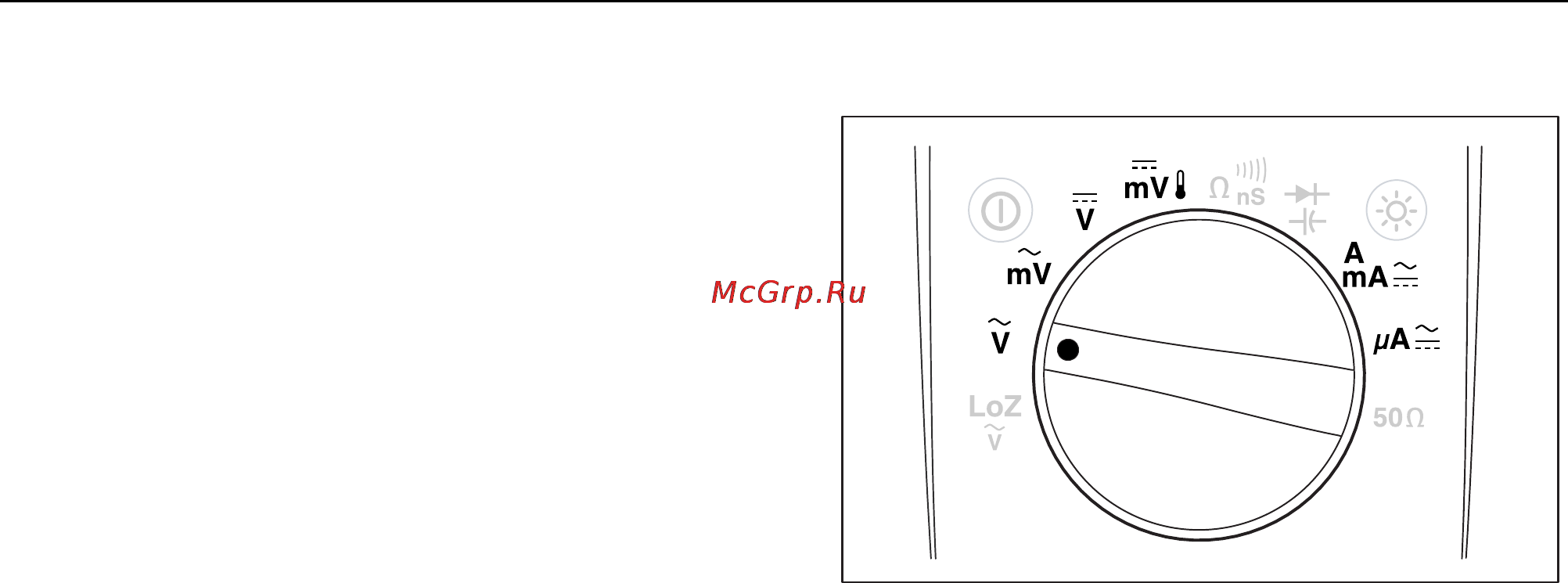

На рисунке 23 подсвечены функции, которые позволяют
измерять частоту.
est21.eps
Рисунок 23. Функции, позволяющие
измерять частоту
Измеритель автоматически переключается в один из пяти
частотных диапазонов: 99,999 Гц, 999,99 Гц, 9,9999 кГц,
99,999 кГц и 999,99 кГц. На рисунке 24 показан типичный
дисплей при измерении частоты. Нажатие на кнопку R
управляет диапазоном изменения входных сигналов основной
функции (вольты или амперы), но не частотным диапазоном.
Чтобы измерить частоту, установите переключатель в
положение, соответствующее одной из основных функций,
позволяющих измерять частоту, подсвеченных на рисунке 23.
Нажмите функциональную клавишу Menu и переместите
селектор меню к пункту меню Hz, %, ms. Затем нажмите
функциональную клавишу Hz.
