True-rms Digital Multimeters
Проведение измерений
41
Menu
60.050
Hz
VAC123.45
Save Setup
Auto Range
500 VAC0 100 200 300 400
8:10pm
06/13/07
est22.eps

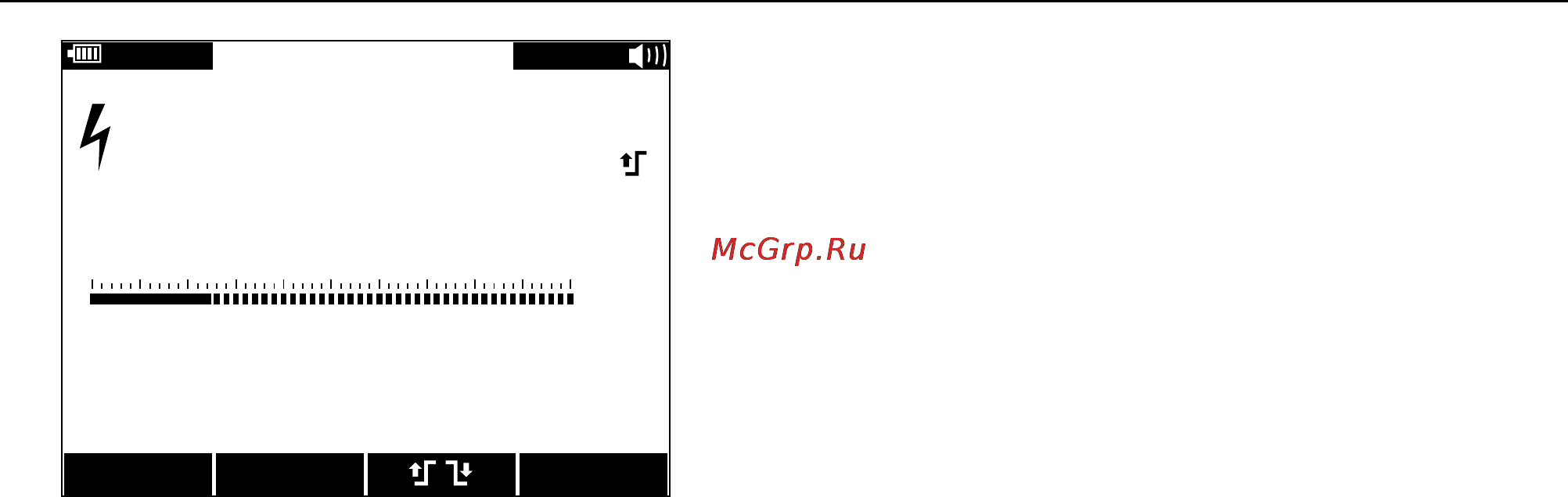

Рисунок 24. Дисплей при измерении частоты
Как показано на рисунке 24, частота входного сигнала
отображается в основном дисплее. Значения в вольтах или
амперах сигнала отображаются на вспомогательном дисплее.
Гистограмма не указывает частоту, но указывает значения в
вольтах или амперах для входного сигнала.
Выбор между переключением c, срабатывающим по фронту,
или переключением d, срабатывающим по спаду сигнала,
осуществляется с помощью нажатия функциональной клавиши
c d. Эта функциональная клавиша переключает установку
переключения между этими двумя вариантами.
Ниже приведены рекомендации для измерения частоты:
Если значения будут равны 0 Гц или непостоянны, входной
сигнал может быть ниже или около уровня переключения.
Обычно можно исправить эти проблемы вручную путем выбора
более низкого диапазона изменения входных сигналов, в
котором чувствительность измерителя увеличена.
Если значение будет равно величине, которая в целое число
раз больше, чем ожидаемая частота, это означает, что входной
сигнал может иметь искажения. Искажение может вызвать
многократные срабатывания счетчика частоты. Эту проблему
может решить выбор более высокого диапазона напряжений,
что уменьшает чувствительность измерителя. Обычно самая
низкая отображенная частота является правильной.
Измерение рабочего цикла
Рабочий цикл (или коэффициент заполнения) - процент от
времени, в течение которого сигнал будет выше или ниже
порогового уровня в течение одного цикла, как показано на
рисунке 25.
Режим рабочего цикла оптимизирован для измерения времени
включения или выключения логики и переключающих сигналов.
Системами типа электронных топливных инжекционных систем
и импульсных источников питания управляют импульсы
переменной ширины, которые могут быть проверены в режиме
измерения рабочего цикла.
