True-rms Digital Multimeters
Проведение измерений
43
Чтобы измерить рабочий цикл, установите поворотный
переключатель в одну из функций, позволяющих осуществлять
измерения частоты, которые показаны на рисунке 23. Нажмите
функциональную клавишу Menu и переместите селектор меню
к пункту меню Hz, %, ms. Затем нажмите функциональную
клавишу %.
Menu
49.75
%
Hz
59.756
Save Setup
Auto Range
500 VAC0
123.45 VAC
100 200 300 400
Duty Cycle
8:10pm
06/13/07
est24.eps

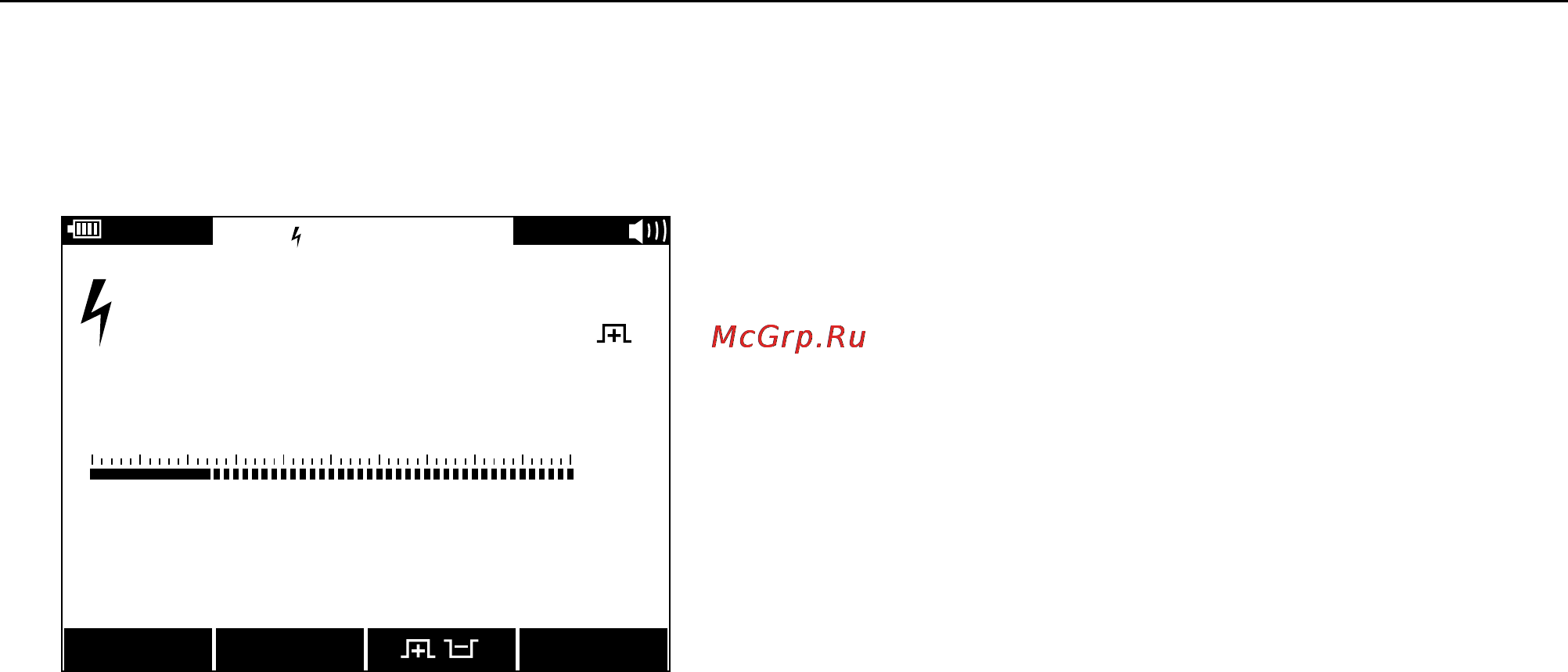

Рисунок 26. Отображение рабочего цикла
Как показано на рисунке 26, процент рабочего цикла
показывается на основном дисплее, в то время как частота
сигнала появляется на вспомогательном дисплее. Дисплей
мини-измерения указывает значения в вольтах или амперах
для входного сигнала. В виде гистограммы выводятся значения
в вольтах или амперах для входного сигнала, а не значения
рабочего цикла.
Полярность импульса отображается справа от значения
рабочего цикла. J указывает положительный импульс, а K
указывает отрицательный импульс. Чтобы изменить
полярность измерения, нажмите функциональную клавишу J
K. Индикатор полярности изменяется на противоположное
состояние.
Для логических сигналов 5 В используйте диапазон 5 В
постоянного тока. Для переключающих сигналов в
автомобилях амплитудой 12 В используйте диапазон 50 В
постоянного тока. Для синусоидальных волн используйте
самый низкий диапазон измерения переменного или
постоянного напряжения, который не приводит к
многократному срабатыванию схемы внутри измерителя.
Выбранный вручную более низкий диапазон изменения
входных сигналов будет часто давать лучшие результаты
измерения, чем выбранный в автоматическом режиме
диапазон изменения входных сигналов.
Измерение ширины импульса
Функция ширины импульса измеряет время, в течение которого
сигнал имеет высокий или низкий уровень, как показано на
рисунке 27. Форма измеряемой волны должна быть
периодической; и эта форма должна повторяться через равные
интервалы времени.
Измеритель измеряет ширину импульса в диапазоне от
0,025 мс до 1250,0 мс.
Чтобы измерить ширину импульса, установите поворотный
переключатель в одну из функций, позволяющих осуществлять
измерения частоты, которые показаны на рисунке 23. Нажмите
функциональную клавишу Menu и переместите селектор меню
к пункту меню Hz, %, ms. Затем нажмите функциональную
клавишу ms.
