True-rms Digital Multimeters
Проведение измерений
33
Использование измерений проводимости
для проверки цепей с высоким
сопротивлением
Проводимость - величина, обратная сопротивлению,
представляет собой способность схемы передавать ток.
Высокие значения проводимости соответствуют низким
значениям сопротивления.
Единицы проводимости - Сименс (См). Измеритель в
диапазоне 50 нСм измеряет проводимость в наносименсах
(1 нСм = 0,000000001 См). Поскольку такие малые значения
проводимости соответствуют чрезвычайно высоким величинам
сопротивления, диапазон nS (нСм) используется для
измерения сопротивления компонентов до 100 000 МОм или
100 000 000 000 Ом (1 нСм = 1 000 МОм).
Чтобы измерить проводимость, установите поворотный
переключатель в положение
S
и установите измеритель, как
показано на рисунке 18. Переместите селектор меню в пункт
меню Ohms,nS,j и нажмите функциональную клавишу nS.
Обычно существует остаточная проводимость при
разомкнутых испытательных концах. Чтобы гарантировать
точные показания, нажмите функциональную клавишу Menu.
Переместите селектор меню в пункт меню REL и нажмите
функциональную клавишу REL, чтобы вычесть остаточное
значение проводимости разомкнутых испытательных концов.
Когда измеритель находится в режиме измерения
проводимости, режим R заблокирован.
est14.eps

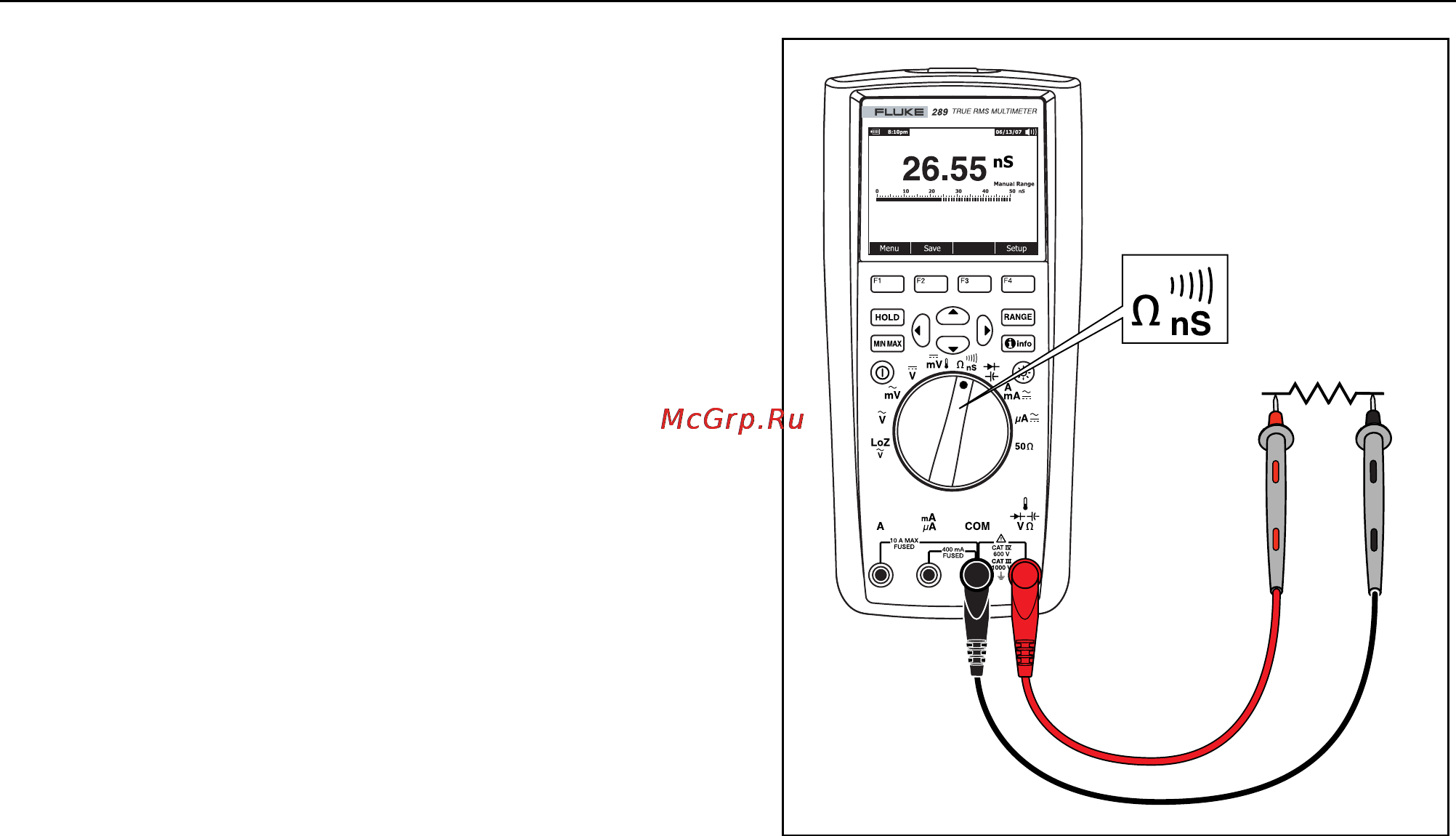

Рисунок 18. Измерение проводимости
