287/289
Руководство пользователя
10
Функции поворотного переключателя
Выбор основной функции измерения осуществляется с
помощью установки поворотного переключателя на один из
значков, расположенных по его периметру. Для каждой
функции измеритель представляет стандартное отображение
(диапазон, единицы измерения и модификаторы). Нажатие
кнопок, сделанное в пределах одной функции, не вызывает
переход на другую функцию. В модели 289 предложены две
дополнительные функции: измерение низкого значения
сопротивления (Y) и измерение переменного напряжения
при низком входном импедансе (LoZ). Каждая позиция
переключателя показана на рисунке 3 и описывается в
таблице 4.
est03.emf

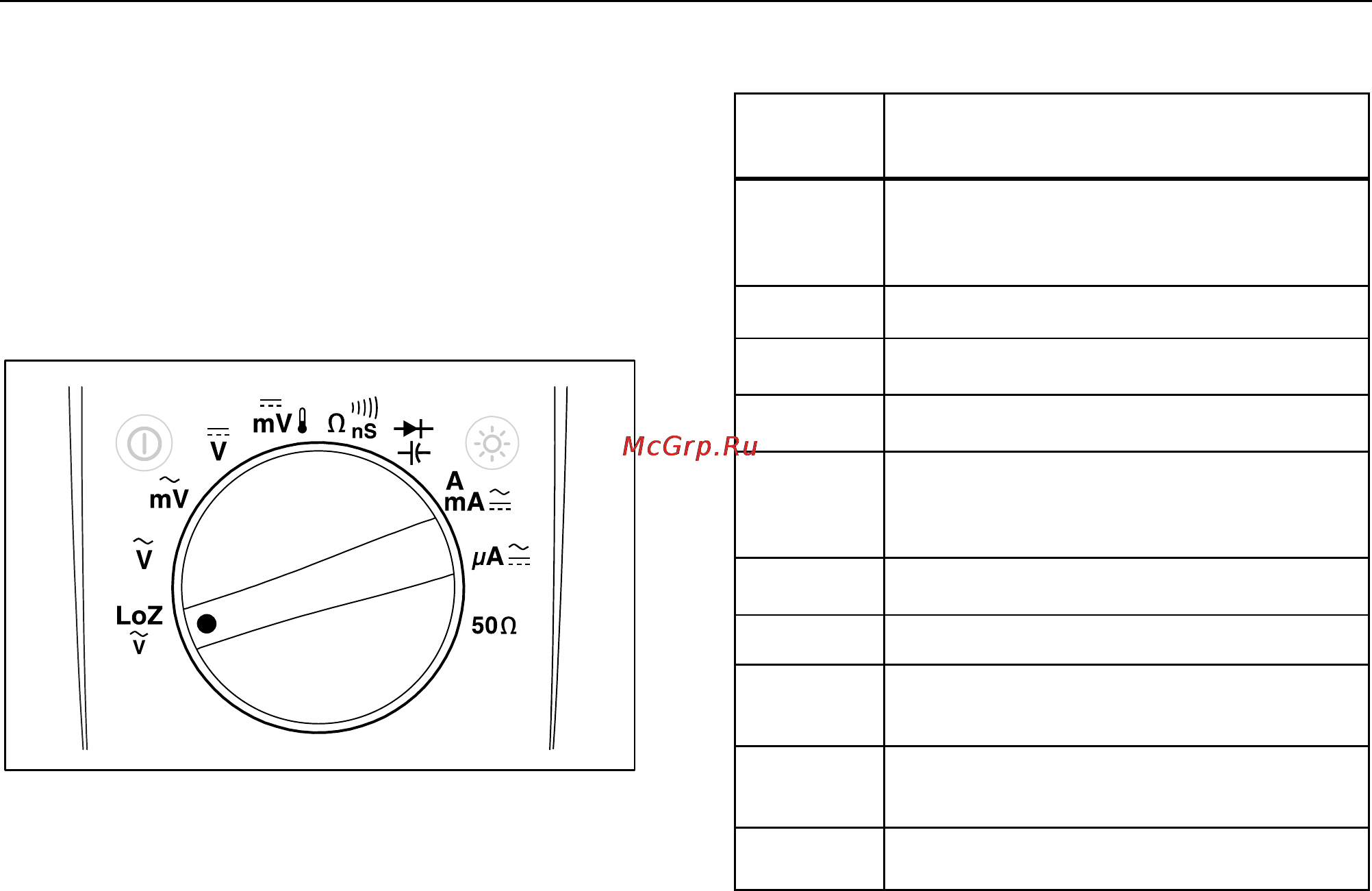

Рисунок 3. Поворотный переключатель
Таблица 4. Положения поворотного
переключателя
Положение
переклю-
чателя
Функция
L
Измерение переменного напряжения
при использовании входа с низким
входным сопротивлением (только для
модели 289)
V
Измерение переменного напряжения
T
Измерение переменного напряжения в
диапазоне милливольт
U
Измерение постоянного и постоянного +
переменного напряжения
N
Измерения постоянного напряжения в
диапазоне милливольт, постоянного +
переменного напряжения в диапазоне
милливольт и измерения температуры.
S
Измерения сопротивления, целостности
цепи и проводимости
P
Проверка диодов и измерения емкости
A
Измерения переменного, постоянного и
переменного + постоянного тока в
диапазоне ампер и миллиампер
X
Измерения переменного, постоянного и
переменного + постоянного тока в
диапазоне микроампер до 5 000 мкА
Y
Измерения сопротивления в диапазоне
50 Ом (только для модели 289)
