True-rms Digital Multimeters
Проведение измерений
21
Проведение измерений
В последующих разделах описывается, как осуществлять
измерения с помощью измерителя.
Измерение переменного напряжения
Измеритель отображает результаты измерения переменного
напряжения в виде среднеквадратичного значения (rms).
Среднеквадратическое значение (иначе называемое
эффективным значением) представляет собой эквивалентное
постоянное напряжение, которое выделило бы то же самое
количество теплоты на сопротивлении, как и измеренное
напряжение. Среднеквадратические показания являются
точными для синусоидальных волн и других форм сигнала (без
постоянного смещения), например, прямоугольных импульсов,
волн в форме треугольника и волн ступенчатой формы. Для
переменного напряжения с постоянным смещением по току
обратитесь к разделу “Измерение переменных и постоянных
сигналов”, приведенному ниже в этом руководстве.
Для измерения переменных напряжений надо вращать
поворотный переключатель измерителя до меток V или T и
установить измеритель в режим переменного напряжения, как
показано на рисунке 10.
Функция измерения переменных напряжений содержит
множество режимов, чтобы обеспечить получение более
детальной информации о сигнале переменного тока. Нажатие
функциональной клавиши Menu открывает меню, состоящее из
некоторых пунктов, которые могут использоваться для
изменения основного измерения переменного напряжения.
Чтобы узнать больше о каждом пункте меню, обратитесь к
соответствующему разделу в этом руководстве.
Чтобы очистить все режимы и возвратиться к основному
измерению переменного напряжения, нажмите
функциональную клавишу Menu. Переместите селектор меню к
пункту VAC. Нажмите функциональную клавишу VAC, чтобы
сбросить все функции и режимы.
est07.eps

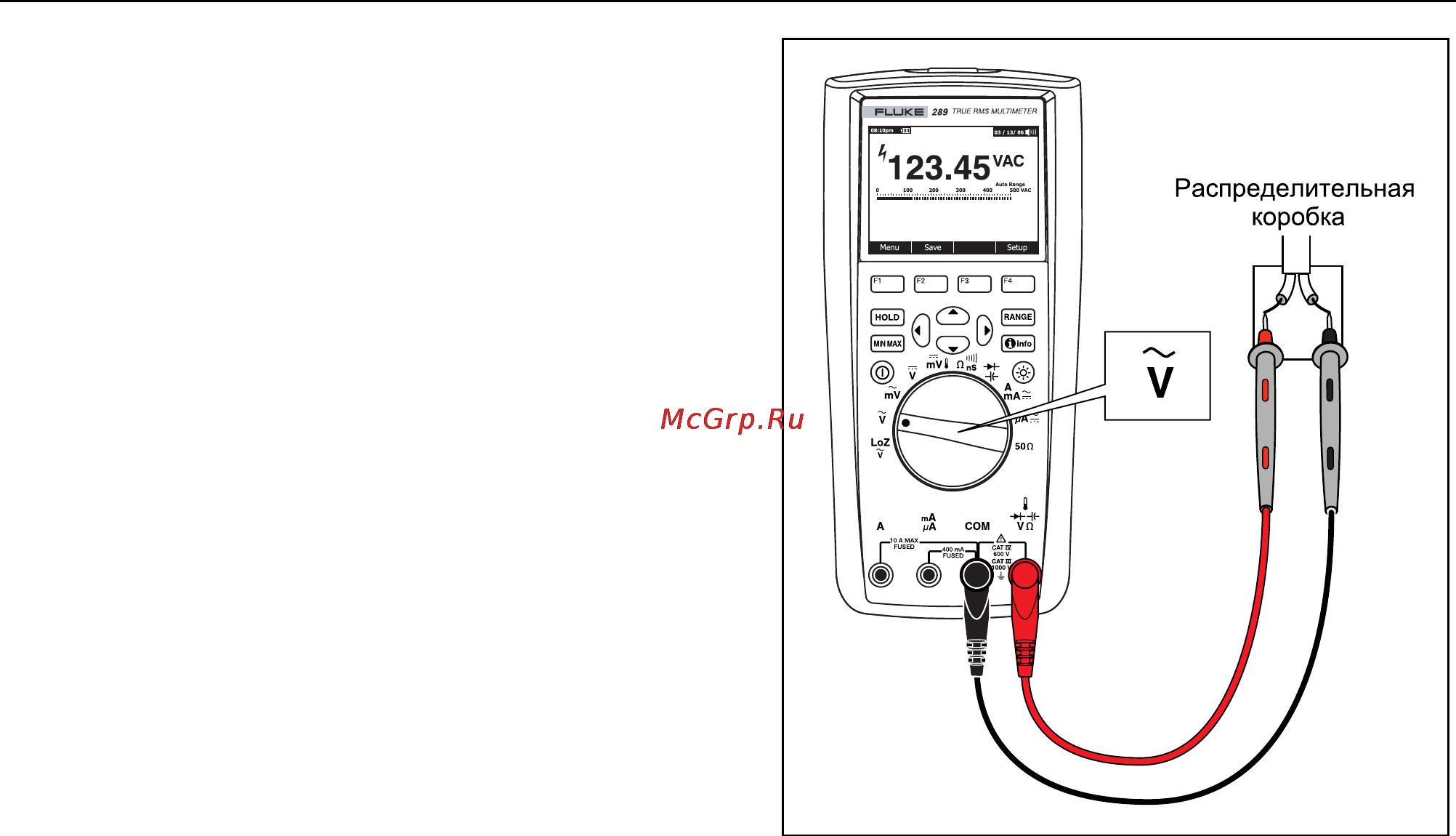

Рисунок 10. Измерения переменного напряжения
