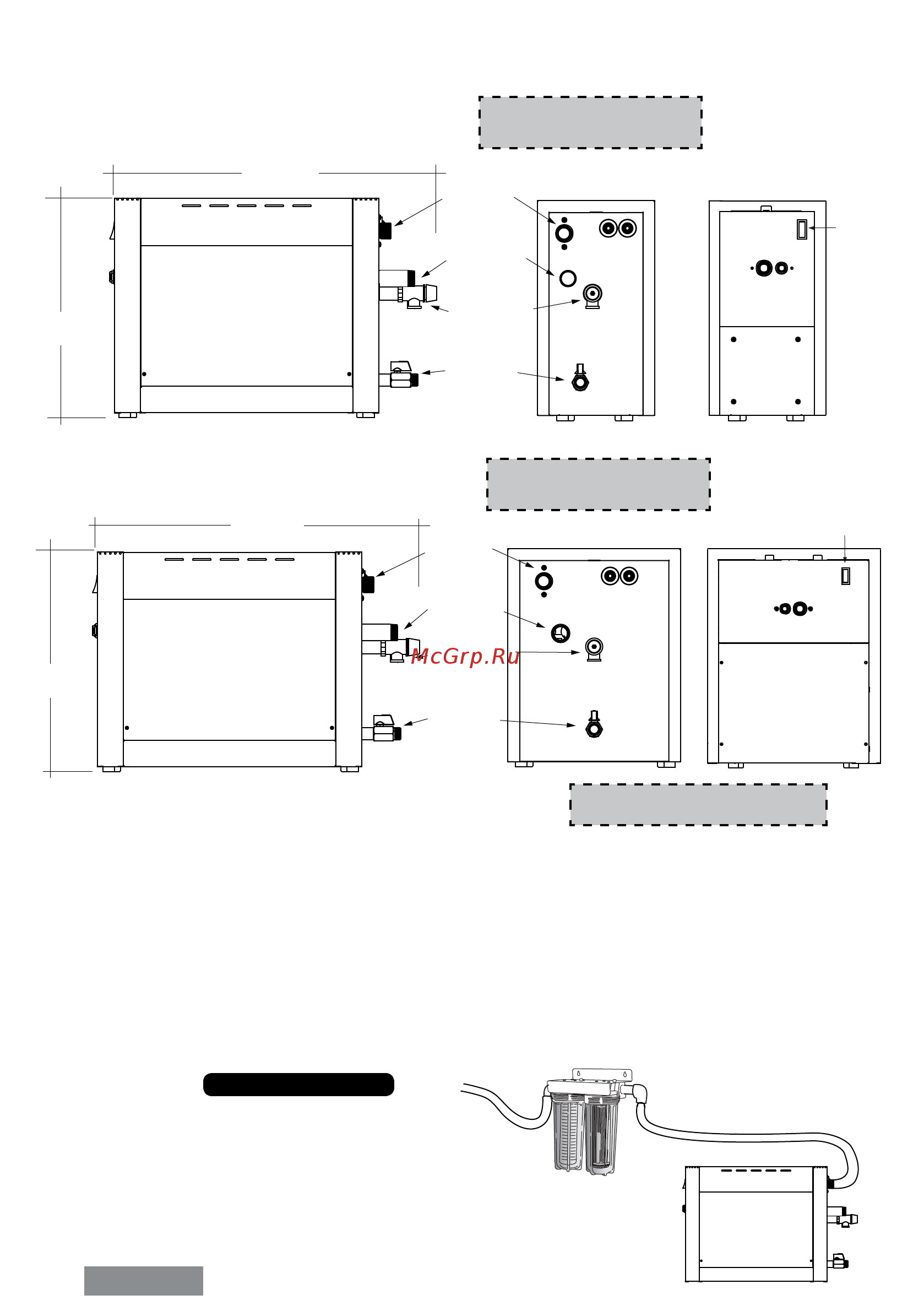

RUSSIAN
10
Клапан
избыточного
давления
Сливное
отверстие
470mm
540mm
470mm
540mm
Фильтр/умягчитель воды
Выпускной
клапан пара
Резьба:
БТК* 3/4”
Резьба:
БТК* 1/2”
Клапан
избыточного
давления
Сливное
отверстие
Резьба:
БТК* 1/2”
Водоприёмник
Выпускной
клапан пара
Резьба:
БТК* 3/4”
Водоприёмник
Сетевой
выключатель
Сетевой
выключатель
Парогенератор
3,0 kW | 3,5 kW | 4,0 kW | 4,5 kW | 5,0 kW
4,5 kW | 5,0 kW | 6,0 kW |7,5 kW
9,0 kW | 12,0 kW | 15,0 kW
Water Supply
Provide a shut off valve on the water source for the steam generator. Turn off the inlet
water line before installing the unit. Refer to the water lter’s manual for the pressure
requirement when installing. Maximum water pressure without water lter/softener is 8
bar. The water ow range must be at minimum of 4 liters per minute. Water softener is
recommend to use.
Water Pressure
The water pressure required for the STE steam generators is 2-8 bar or 30-120psi. Below
or above the pressure requirement may lead to damage or malfunction of the water inlet.
Connecting Water Filter and Softener
For illustrative purposes only.
ВАЖНО!
Минимальное расстояние до
ближайшей стены – 100мм.
ВАЖНО!
Минимальное расстояние до
ближайшей стены – 100мм.
ВАЖНО!
Подробности – в технических данных.
Вид сбоку,
отображающий
съемную панель
элементов
