RUSSIAN
19
CONTROL B
CONTROL A
FEATURES
BOARD
SLAVE

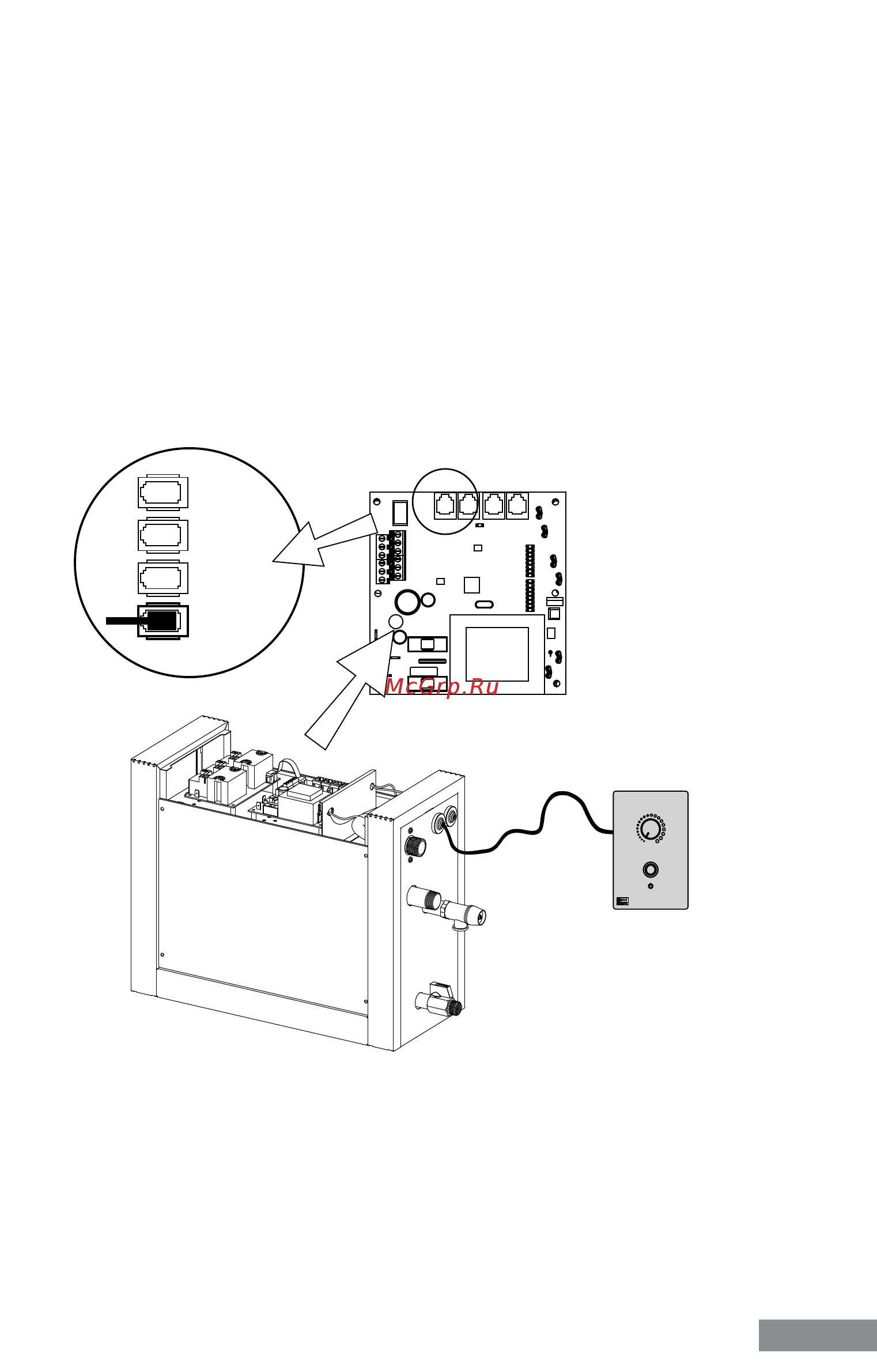

Подключение блока управления SAWO к печатной плате.
Перед установкой следует отключите генератор от линии электроснабжения, выключив
автоматический выключатель.
1. Отвинтите верхнюю крышку парогенератора, чтобы получить доступ к блоку
управления.
2. 2. Направьте кабель управления RJ11 через вставное отверстие для кабеля на стороне
генератора, как описано на рисунке ниже, чтобы добраться до разъемов RJ на плате
STE.
3. 3. Обратите внимание, что на плате есть четыре черных разъема RJ. Убедитесь, что
кабель RJ подключен к разъему «Control B». Соединение нельзя заменять. Другие
разъемы предназначены для функций, управления Classic 2.0 и для ведомого
подключения.
4. Закрепите верхнюю крышку генератора.
5. Включите сеть электроснабжения и выключатель сети сзади генератора.
6. Включите блок управления в режим Вкл., чтобы убедиться, что он работает корректно.
ECO Пульт
