RUSSIAN
17
NTC1

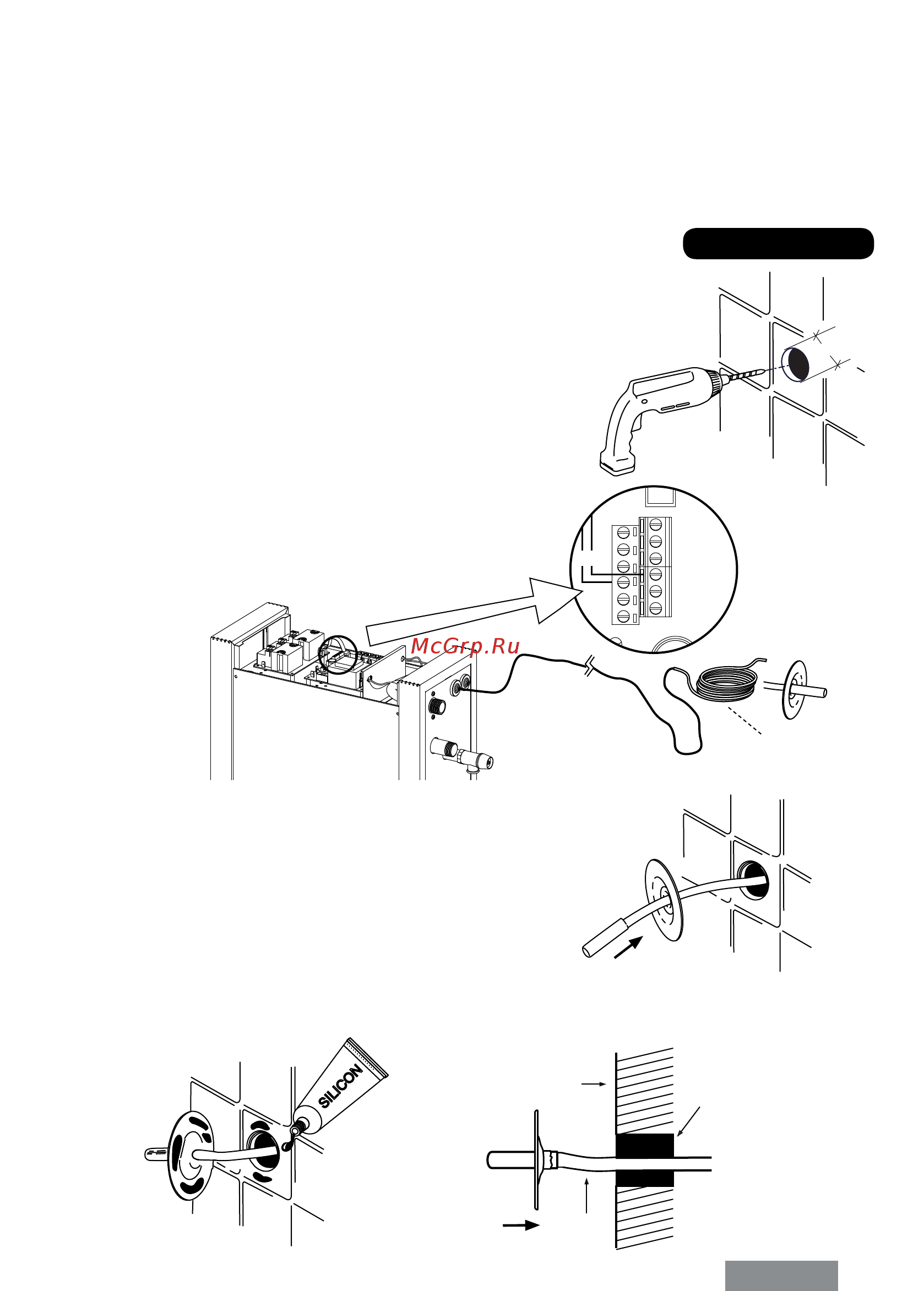

Установка температурного датчика
Перед установкой следует отключить генератор от линии электроснабжения, выключив
автоматический выключатель.
Температурный датчик поставляется в комплекте с парогенератором SAWO. С генератором SAWO рекомендуется
использовать только температурные датчики SAWO, т.к. иначе могут иметь место сбои в работе. Не следует
прокладывать проводку температурного датчика вблизи силовых кабелей или мест с повышенной температурой,
т.к. это может вызвать электронные помехи или повреждение проводов.
Температурный датчик комплектуется 9-метровым кабелем. Если необходим
более длинный кабель, для удлинения необходимо использовать кабель
сечением от 2 х 0.5 мм2 до 2 x 1.0мм2.
1. Датчик температуры следует устанавливать
указанным способом: На высоте 1,2-1,5 м от
поверхности пола, таким образом, чтобы пар из
форсунки не попадал напрямую на датчик.
2. Для установки датчика необходимо отверстие в стене
диаметром 25 мм. Не увеличивайте и не уменьшайте
диаметр отверстия. Очистите отверстие, прежде чем
установить датчик.
3. Проделайте отверстие во входном канале кабеля
сбоку генератора, чтобы пропустить сквозь него
кабель. Подсоедините кабель к клеммной колодке
под маркировкой TEMP. См. рис.2.
4. Вставьте датчик температуры сквозь стену парной.
Не применяйте скобы или другие материалы,
которые могут повредить кабель.
5. Нанесите силиконовый герметик на отверстие в
стене для влагоизоляции (рис. 4). Убедитесь, что нет
никаких следов силикона на датчике, так как это
может препятствовать показаниям датчика.
Ø 25mm
Рисунок 1.
Только в целях наглядного
пояснения
Температурный
датчик
протолкните датчик
для фиксации
Силиконовый
герметик
Стена
Кабель
Прижмите к
стене, чтобы
прикрепить
Рисунок 2.
Рисунок 4. Рисунок 5.
Рисунок 3.
SAWO парогенератор
(показан со
снятым кожухом)
