SAWO STE-120-3 [18/24] Установка блока управления
![SAWO STE-120-3 [18/24] Установка блока управления](/views2/1518370/page18/bg12.png)
RUSSIAN
18
Wall
Установка блока управления
Блок управления пара SAWO устанавливает температуру вашей парилки. Смонтируйте
блок управления в легкодоступном месте снаружи парилки. Не рекомендуется помещать
блок управления вблизи душей или иных подобных мест с повышенной влажностью.
Никогда не пытайтесь модифицировать или ремонтировать блок управления. Если нужен
ремонт, обратитесь к квалифицированному технику или в ближайший сервисный центр.
Никогда не пытайтесь модифицировать или ремонтировать блок управления. Если нужен
ремонт, обратитесь к квалифицированному технику или в ближайший сервисный центр.
Инструкции по установке
Подберите наиболее подходящее место для блока управления вашего парогенератора.
Блок управления и парогенератор должны быть легкодоступны для пользователя и
техобслуживания. Не устанавливайте блок управления внутри сауны! Длина кабеля блока
управления – 7,5 метров.

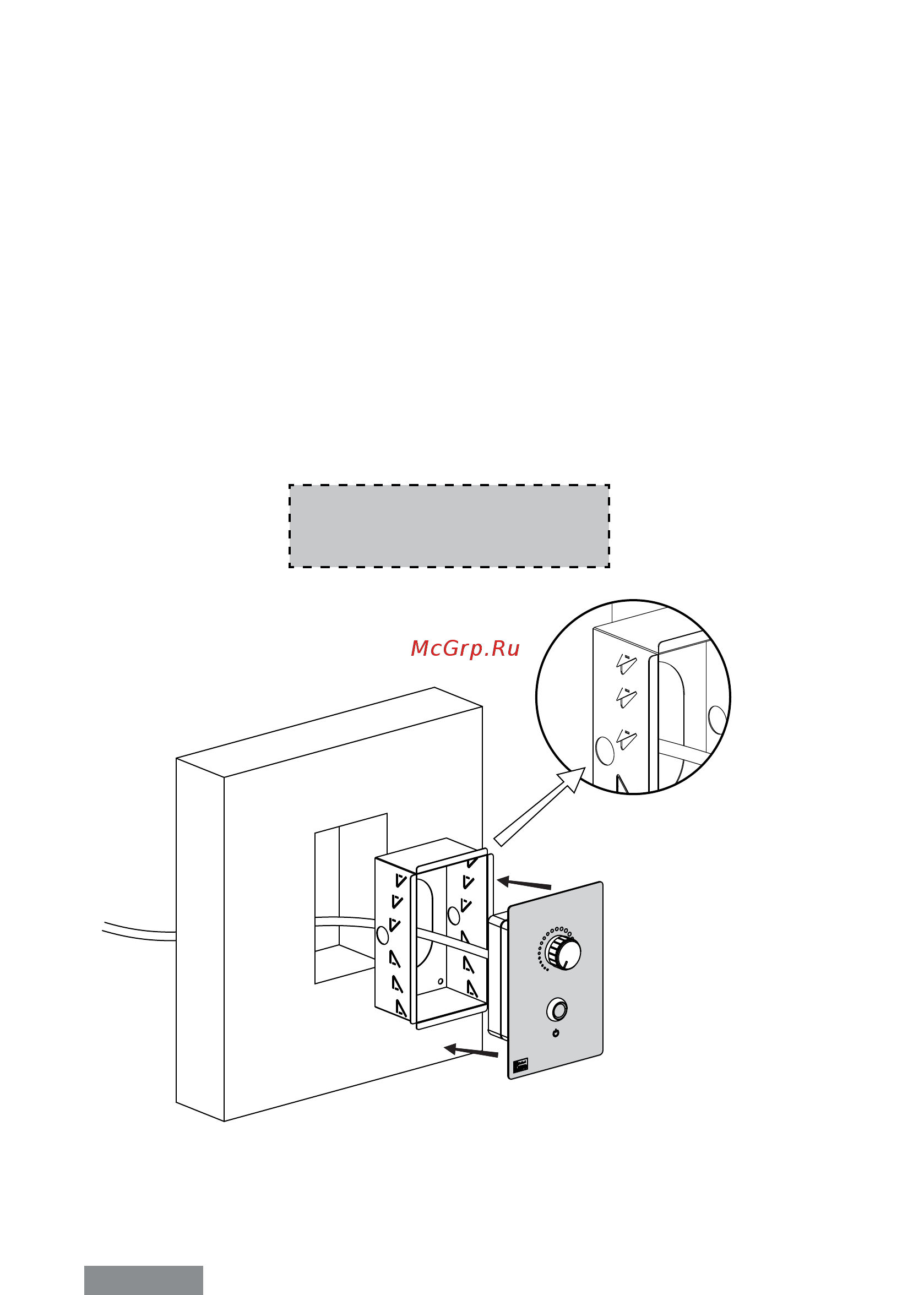

Установите блок управления на стене, следуя указаниям ниже. Следуйте рисункам.
Вставьте металлический
корпус в отверстие.
Отожмите зубцы с
помощью отвертки,
чтобы закрепить его
в отверстии. Если это
невозможно из-за
толстой стены, ввинтите
корпус к стенке.
ВАЖНО!
Если блок управления крепится на бетонной
стене, предусмотри те держатель блока
управления или эквивалентное устройство,
чтобы закрепить блок управле ния внутри него.
