SAWO STE-120-3 [11/24] Предохранительное устройство при избыточной нагрузке паропровода
![SAWO STE-120-3 [11/24] Предохранительное устройство при избыточной нагрузке паропровода](/views2/1518370/page11/bgb.png)
RUSSIAN
11
Клапан
избыточного
давления
Сливное
отверстие
470mm
540mm
470mm
540mm
Фильтр/умягчитель воды
Выпускной
клапан пара
Резьба:
БТК* 3/4”
Резьба:
БТК* 1/2”
Клапан
избыточного
давления
Сливное
отверстие
Резьба:
БТК* 1/2”
Водоприёмник
Выпускной
клапан пара
Резьба:
БТК* 3/4”
Водоприёмник
Сетевой
выключатель
Сетевой
выключатель
Вывод пара
Пар должен непрерывно поступать в парилку. Не устанавливайте клапаны на паропроводе.
Используйте изолированные латунные или медные трубы, рассчитанные на 120°С или
выше, для подсоединения паропровода с пароприемником в соответствии с нормами и
правилами. Уклон высоты паропровода должен составлять 20мм на метр по отношению к
пароприемнику во избежание захвата конденсата и установки конденсатоотводчика,
блокирующего поток пара.

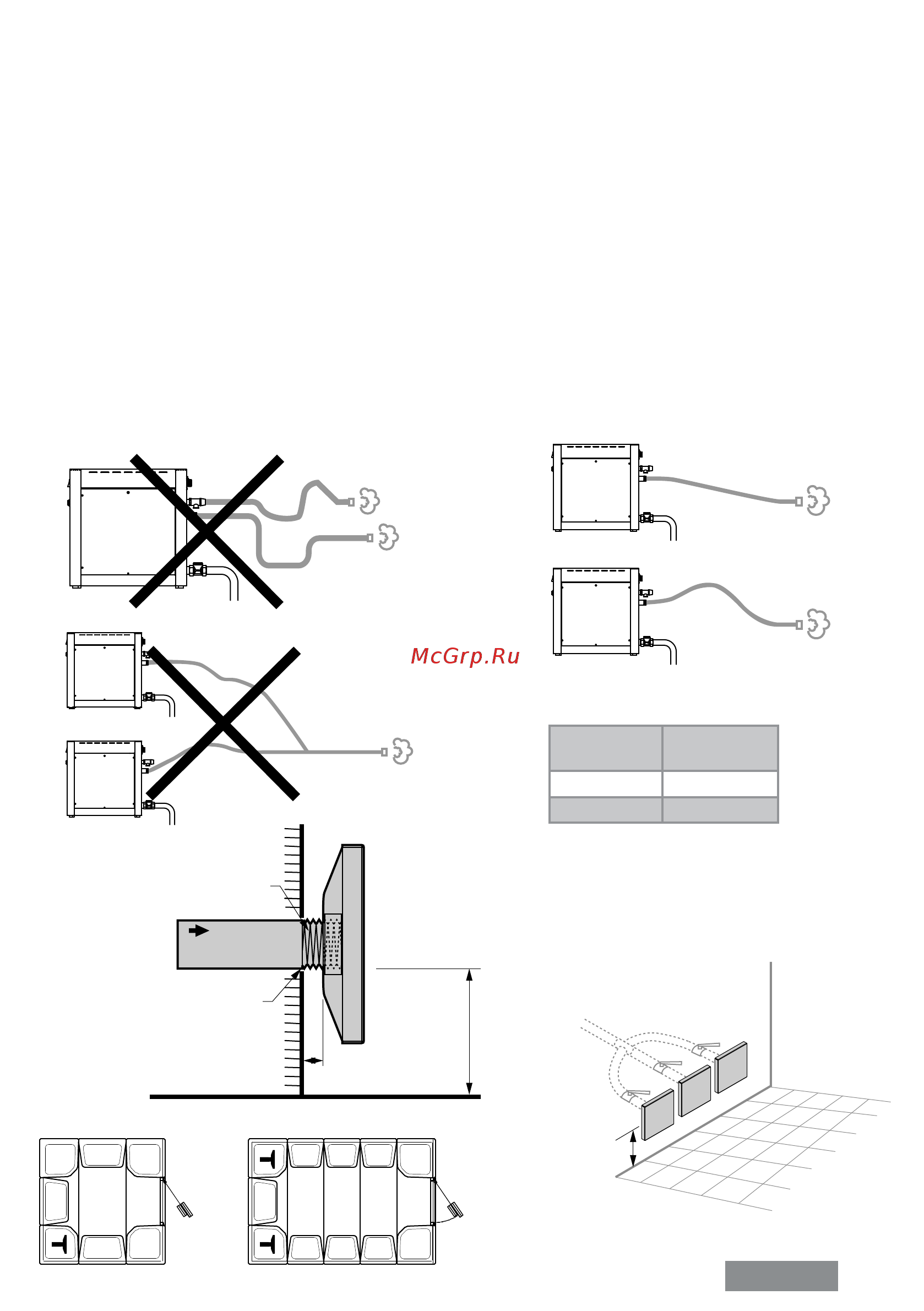

Предохранительное устройство при избыточной нагрузке паропровода
Предохранительное устройство при избыточной нагрузке активируется при избыточном
давлении в паропроводе. Оно автоматически открывается и выпускает пар под давлением.
Если такое происходит, проверьте ваш трубопровод на предмет техобслуживания.
Пароприемник
Поместите пароприемник в безопасное место, где посетители сауны не рискуют к нему
прикоснуться, т.к. он может сильно нагреваться. Пароприемник должен быть ориентирован
вниз. На резьбе требуется использовать тефлоновую ленту или ее эквивалент для
надежной затяжки. Избегайте применения гаечного ключа для затяжки пароприемника
во избежание царапин.
(kW)
3-7,5
9 and above
Паропровод
1/2”-3/4”
3/4”
Прокладка паропровода вниз, а затем вверх приведет
к созданию пробки, блокирующей подачу пара.
Не объединяйте
паропроводы от 2
разных парогенераторов
в один.
Установка нескольких паровых форсунок
Установите клапан на
каждую паровую
форсунку. Это необходимо
для контроля над
распределением пара
в парилке.
Используйте
тефлоновую ленту или
герметик для трубной
резьбы (британская
коническая 3/4”)
Заполните
герметиком
или силиконом
пространство вокруг
трубки.
Рекомендуемое
расстояние
300мм
Рекомендуемое
расстояние
300мм
мин. 3 мм
Стена парилки
Рекомендуемое расположение паровых форсунок
Подача пара
Паропровод размеры
