RUSSIAN
5
Инструкции по пользованию
В устройстве есть три разных режима работы: Выкл., Вкл. И Ожидание. Пользователь
может легко переключаться между различными режимами, делая посещение паровой
бани более приятным с меньшим потреблением энергии.
Для пользования парилкой блок управления должен быть в режиме Вкл. В режиме
Вкл. активируется парообразователь, температура в парилке поддерживается на
предпочитаемом, заданном уровне, и время от времени в парилку нагнетается пар.
Однако, если парная не используется постоянно, генератор можно перевести в режим
ожидания. Вода в баке поддерживается теплой, с минимальным потреблением энергии.
Генератор способен производить пар вскоре после того, как устройство переключится
обратно в режим «Вкл.» для удобства пользователей или после истечения времени
ожидания. Температура в помещении также поддерживается теплой в режиме ожидания.
Установка для комнатной температуры составляет от 30 до 55 ° C.
Режим Вкл./Выкл.
Нажмите кнопку включения /
выключения для ВКЛ / ВЫКЛ /
ОЖИДАНИЕ
Короткое нажатие кнопки для
включения и длительного нажатия
для выключения.
При коротком нажатии в режиме ON
он переходит в режим ожидания.
Освещение
Индикатор кнопки включения /
выключения показывает режим
работы парогенератора.
Статус
Вкл.
Выкл.
ОЖИДАНИЕ
ОШИБКА
Светодиодная функция
устойчивый свет
медленное мигание
умеренное мигание
быстрое мигание
Спящий режим
В режиме ожидания вода в баке парогенератора остается горячей. Это минимизирует
время для производства пара, когда генератор переходит в режим Включения после
истечения времени ожидания.
Спящий режим может быть активирован одним из следующих способов, когда устройство
находится в режиме Вкл.:
1. Короткое нажатие кнопки «Вкл. / Выкл.»
2. Когда время сеанса истекает.
Дополнительная настройка доступна, если вы хотите температуру менее 10°C в режиме
ожидания. См. Настройки перемычек. Режим ожидания можно отключить или включить с
помощью перемычки на плате STE.

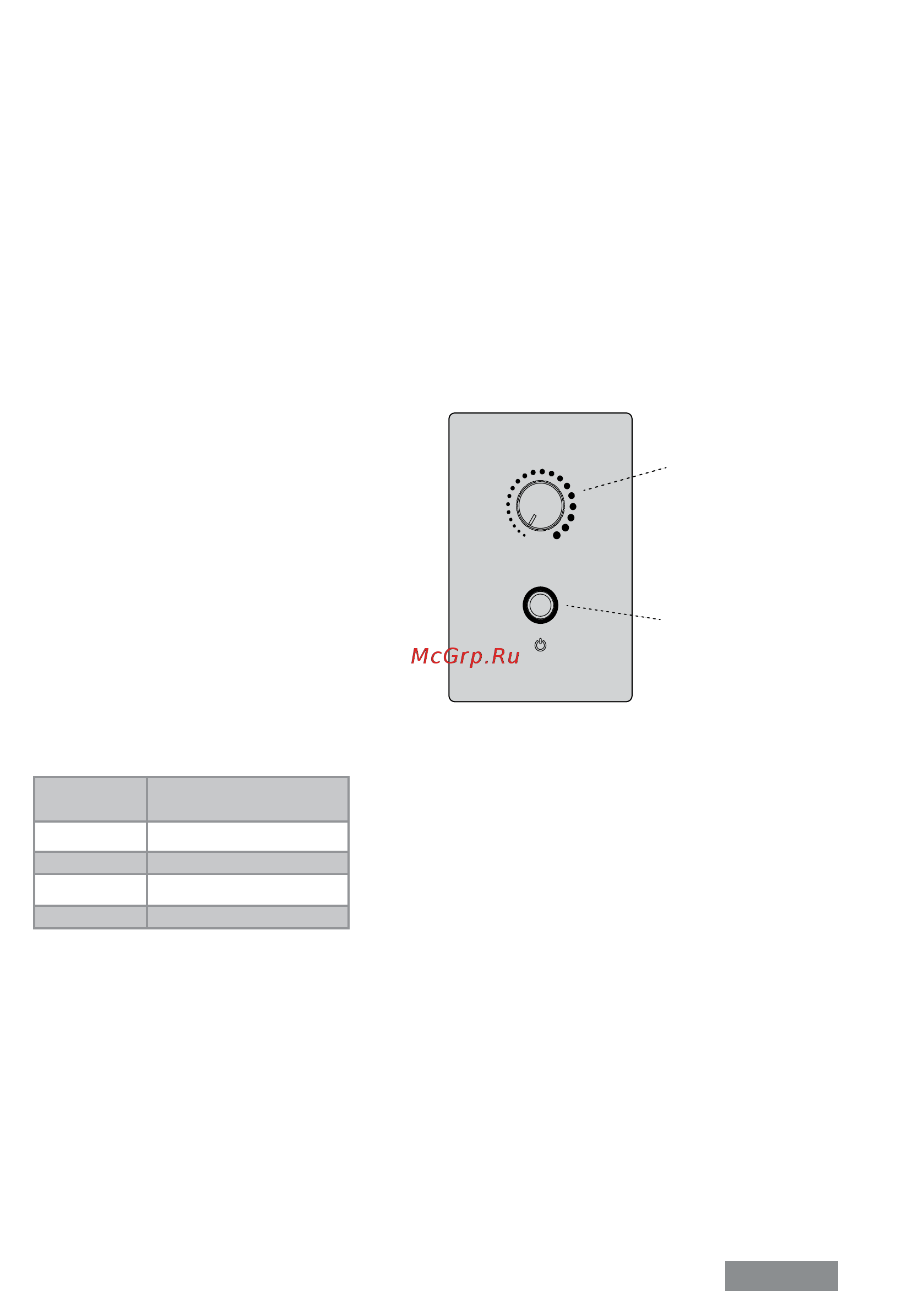

Регулятор
температуры
Вращение для
установки минимальной
или максимальной
комнатной температуры
Кнопка вкл./ выкл.
Кнопка со светодиодным
индикаторомr
