RUSSIAN
20
ILL (+)
ILL (-)
Switch
Парогенератор STE
(Показан со снятой крышкой)

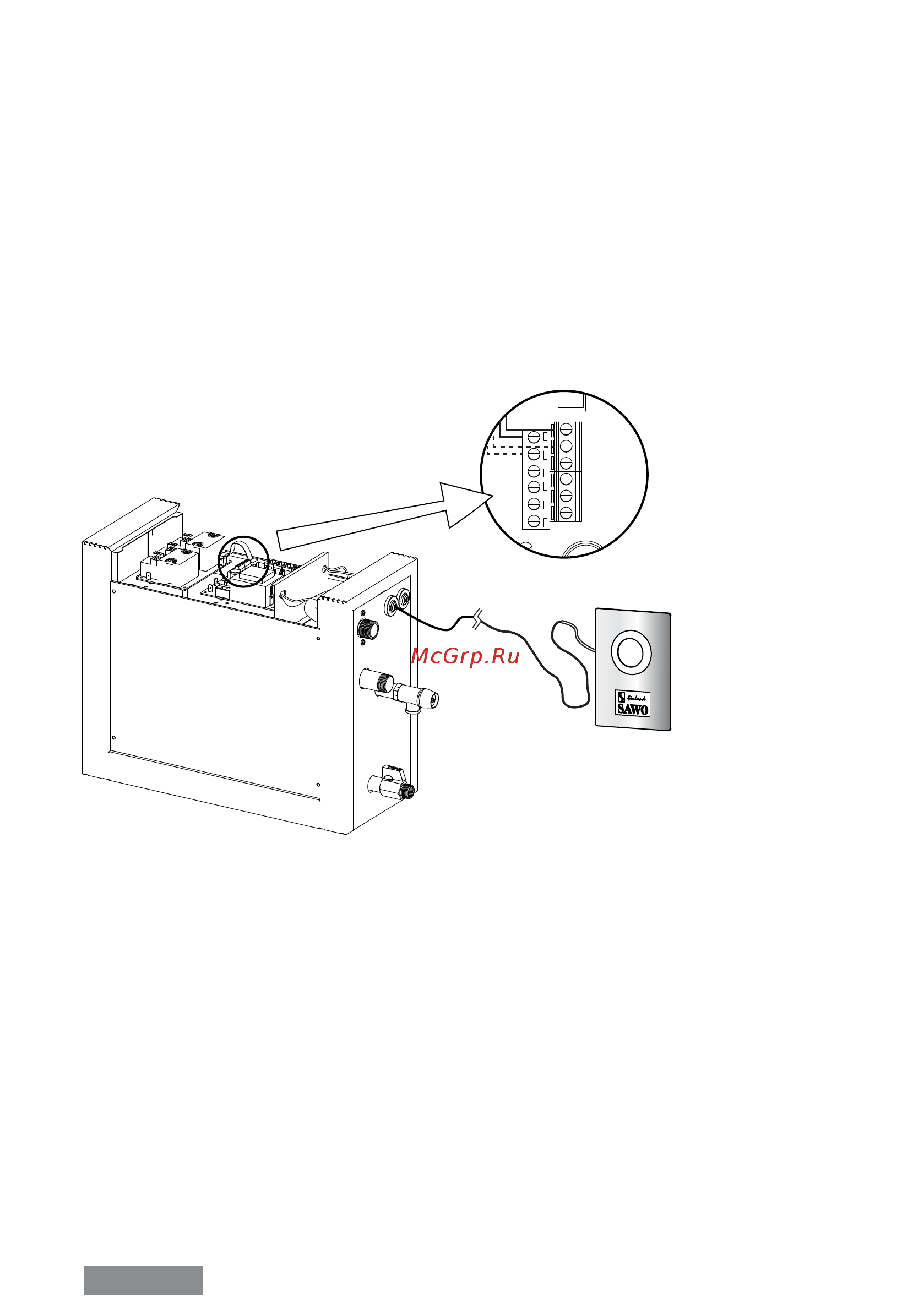

Клеммовое подсоединение кнопки требования (факульт.)
Перед установкой следует отключите генератор от линии электроснабжения, выключив
автоматический выключатель.
1. Откройте верхнюю крышку генератора.
2. Протяните кабель через входной канал кабеля сбоку генератора.
3. Подключите провода к клеммной колодке под соответствующей им маркировкой.
4. Если кнопка требования снабжена светом, подключите световой провод к клемме под
маркировкой ILL (свет 12В).
Продолжительность
режима ожидания
STBY
сеанс
321
1ч 00
2ч 00
4ч 01
6ч 01
0
1
0
1
12ч 100
18ч 101
неограниченный 110
Отключить режим
ожидания
111
STEAM GEN. MASTER
STEAM GEN. 1
STEAM GEN. 2
STEAM GEN. 3
STEAM GEN. 4
1 00
1 01
1 1
0 0 0
M 1 2
0
1 11
Время сеанса
1 2 3
30мин 00
15мин 00
20мин 00
30мин 00
0
0
1
1
45мин 010
1ч 010
2ч 011
4ч 011
4
0
1
0
1
0
1
0
1
6ч 1000
8ч 1001
опции
Дополнительные
настройки
Высокая
температура в
режиме ожидания
Управление
зависимостями
3
0
0
2
0
1
0
0
4
0
0
51
1
0
12ч 1010
18ч 1011
неограниченный 1100
10мин 1101
10мин 1110
10мин 1111
TEMП Макс. температура
Макс. 55 °C
Макс. 50 °C
1
0
0
1
M 1 21 2 31 2 3 4 1 2 3 4 5
