110
Глава 6 Параметры
Работа преобразователя Многофункциональные контакты входа
Уставка (отключено при нормальном режиме
работы)
Уставка (подключено при нормальном режиме
работы)
Режим KEB Отключено Подключено
Нормальный режим работы Подключено Отключено
58: Сохранить.
59: Сохранить.
60: Блокировка программы.
Когда контакты входа замкнуты, настройки параметров можно изменять. При размыкании контактов все
настройки параметров, кроме U1-01 (электродвигатель сигнала управления частотой), изменены быть
не могут. Однако их всегда можно просмотреть.
61: Поддержание аналогового сигнала управления частотой.
Подать сигнал управления частотой на входы A1 и A2, которые приводят преобразователь в действие.
Если входные контакты замкнуты в течение 100 мс, преобразователь удержит сигнал управления часто-
той на уровне, показанном на рисунке 6.51. При отключении энергии сигнал будет сброшен и обнулен.
Время
Аналоговый вход
Сигнал
управлени
я
частотой
У
держание
с
игнала
у
правления
ч
астотой
ВКЛВЫКЛ
100 мс 100 мс

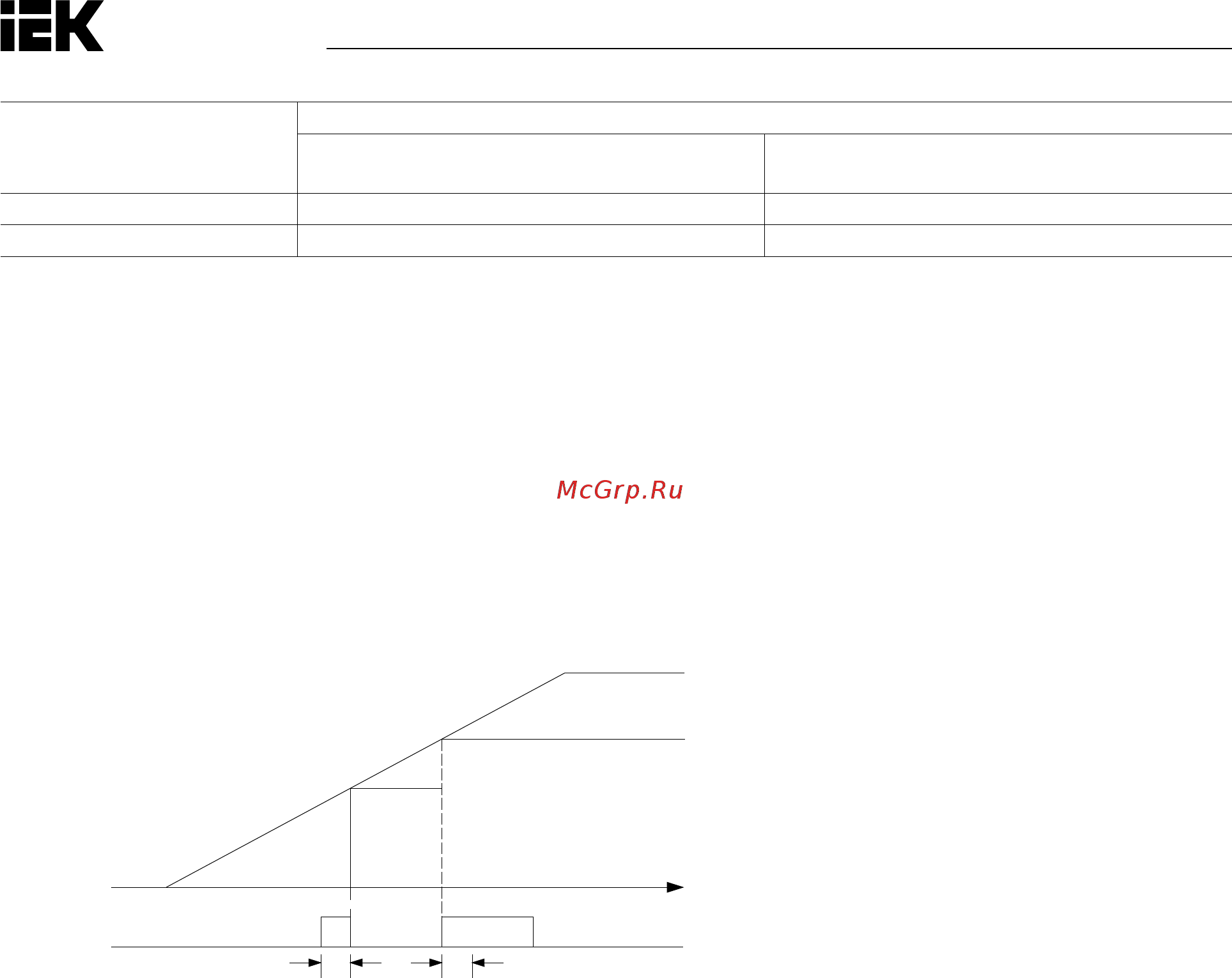

Рисунок 6.51. Функция поддержания аналогового сигнала управления частотой
При использовании этой функции одновременно с какой-либо из приведенных ниже будет активирована
ошибка oPE12:
• Настройка 18 (удержание линейного изменения разгона/замедления).
• Настройки 10 и 11 (команды «Повысить/Понизить»).
• Настройки с 53 по 55 (смещение частоты 1/2/3).
• Настройки 12 и 13 (команды «Повысить 2 / Понизить 2»).
62: Сохранить.
63: Внешняя команда «Поиск частоты вращения».
Если на любой из многофункциональных контактов входа (Е1-00–Е1-07) задано значение 63, и он будет
закрыт в течение 1 с перед пуском, команда «Поиск частоты вращения» будет активирована с заданной
частоты вне зависимости от настроек b3-00.
64: Сохранить.
65: Торможение постоянным током.
Остановка электродвигателя при замедлении. При вводе команды «ПУСК» или «Толчковый ход» функция
торможения постоянным током будет отменена, как это видно на рисунке 6.52.
Подробнее об этом см. b2 (торможение постоянным током).
