72
Глава 6 Параметры
С4 ASR (автоматический регулятор частоты вращения)
Функция ASR предназначена для регулирования выходной частоты при V/F-регулировании с обратной
связью или задания величины крутящего момента при IM/PM-векторном регулировании с обратной свя-
зью для сведения к минимуму расхождений между заданной и фактической скоростью вращения вала
электродвигателя.

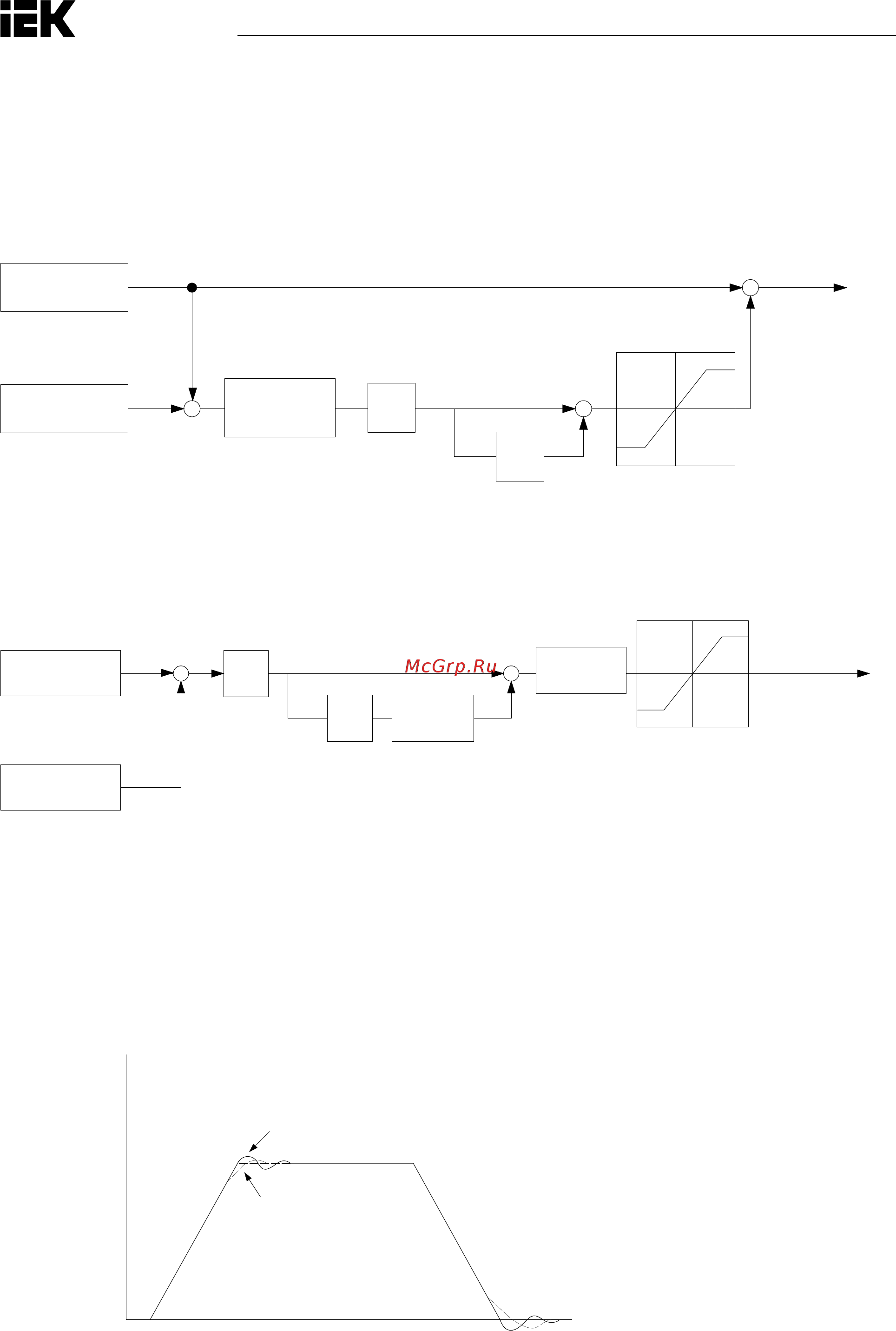

Принцип действия ASR показан ниже.
Выходная частота
Заданная
частота
Выявленная
скорость
Ограничитель
скорости
изменения
Р
I
Пороговые значения ASR
-
+
+
++
+
+
С4-00
С4-02
С4-01
С4-03
С4-04
Рисунок 6.24. Принцип действия ASR при V/F-регулировании с обратной связью
Заданная
частота
Выявленная
скорость
С4-02
С4-01
С4-03
Р6-10
Р6-13
Р
I
Пороговые значения
крутящего момента
-
+
+
+
С4-07
Пороговые
значения
тока
Первичный
фильтр
Заданный
крутящий момент
С4-05
Рисунок 6.25. Принцип действия ASR при IM/PM-векторном регулировании с обратной связью
• C4-00/C4-01 ПРОПОРЦИОНАЛЬНЫЙ КОЭФФИЦИЕНТ УСИЛЕНИЯ 1 (ПРП) ASR / ВРЕМЯ ИНТЕГРИРОВАНИЯ 1 (ИР) ASR
C4-00 (корректировка пропорционального коэффициента усиления 1 (ПРП) ASR)
Следует увеличить этот параметр для улучшения отклика. Обычно чем выше нагрузка, тем больше должно
быть значение этого параметра. При этом слишком большое значение может вызвать возникновение
колебаний в электродвигателе.
Принцип действия пропорционального коэффициента усиления ASR показан на диаграмме ниже.
Скорость
электродвигателя
Высокий пропорциональный коэффициент
усиления ASR
Низкий
пропорциональный
коэффициент усиления ASR
Время
Рисунок 6.26. Отклик для пропорционального коэффициента усиления ASR
