89
Глава 6 Параметры
L5-04 L5-04 L5-04
ВКЛ ВКЛ
ВКЛ
ВЫКЛВЫКЛ
ВЫКЛ
Ввод заданного
значения скорости /
крутящего момента
(Е1-
口口= 70)
Команда «ХОД»
Метод управления
Управление
скоростью
Управление
крутящим моментом
Управление
крутящим моментом
Заданная
скорость
Ограничение
скорости
Заданный
крутящий
момент
Ограничение
скорости
Заданный
крутящий
момент
Ограничение
крутящего
момента
Ограничение
крутящего
момента
Ограничение
крутящего
момента
Управление
скоростью
Заданная
скорость
Управление
скоростью
Заданная
скорость
Заданная частота
управления
L5-02 или L5-03
Заданный крутящий
момент / Пороговое
значение крутящего
момента

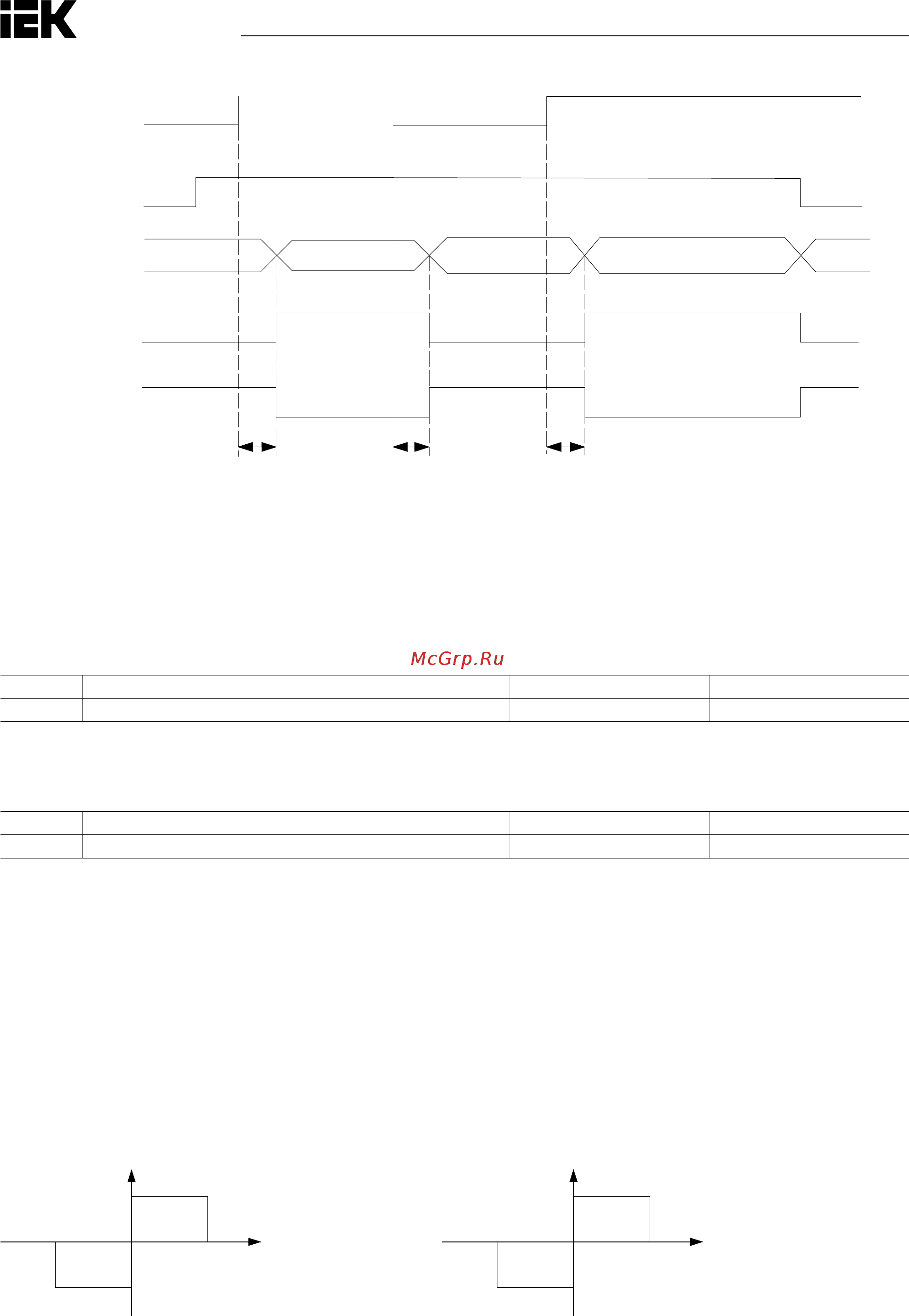

Рисунок 6.40.1. Принцип действия времени переключения между управлением скоростью и крутящим моментом
• L5-00 ВРЕМЯ ЗАДЕРЖКИ ЗАДАННОГО КРУТЯЩЕГО МОМЕНТА
Позволяет применить шлюз с постоянной времени, заданный для параметра d5-02 для опорного сигнала
крутящего момента, во избежание колебаний вследствие нестабильности опорного сигнала крутящего
момента. Если в процессе регулировки крутящего момента возникают колебания, следует увеличить зна-
чение параметра.
№ Наименование функции Настройки По умолчанию
L5-00 Время задержки заданного крутящего момента От 0÷1 000 мс 0 мс
• L5-01 ВЫБОР ПРЕДЕЛА СКОРОСТИ
Позволяет выбрать пороговое значение скорости для функции «Управление крутящим моментом».
№ Наименование функции Настройки По умолчанию
L5-01 Выбор предела скорости 1, 2 1
1: Настройки частоты.
Настройка частоты задается в b1-00 или b1-07 и будет использоваться в качестве порогового значения
скорости в активном источнике команд. Настройки C1-01–C1-08 для времени разгона и торможения и
настройки C2-00–C2-03 для S-образных кривых будут применяться для ограничения скорости.
2: L5-02 и L5-03
Настройки L5-02 и L5-03 используются как пороговое значение скорости в процентах от максимальной
выходной частоты.
L5-03
Заданная частота
Заданная частота
Скорость
электродвигателя
L5-01 = 1
Ограничение скорости
вперед / назад
заданной частотой
L5-01 = 2
Ограничение скорости
вперед / назад
командой L5-02 и L5-03
Скорость
электродвигателя
Крутящий момент Крутящий момент
L5-02
Рисунок 6.40.2.
