Глава 4 Подключение кабеля
4.4.2 Контакт А2: вход напряжения/тока по выбору
Режим входа для напряжения или тока выбирается на панели А2.
• Для выбора входа по току переключатель A2 устанавливается в положение I, а параметр E3-06 настраивается
на 0 (0÷20 мА) или 1 (4÷20 мА).
• Для выбора входа по напряжению переключатель A2 устанавливается в положение V, а параметр E3-06 настраива-
ется на 2 (0÷10 В) или 3 (0÷5 В).
V I

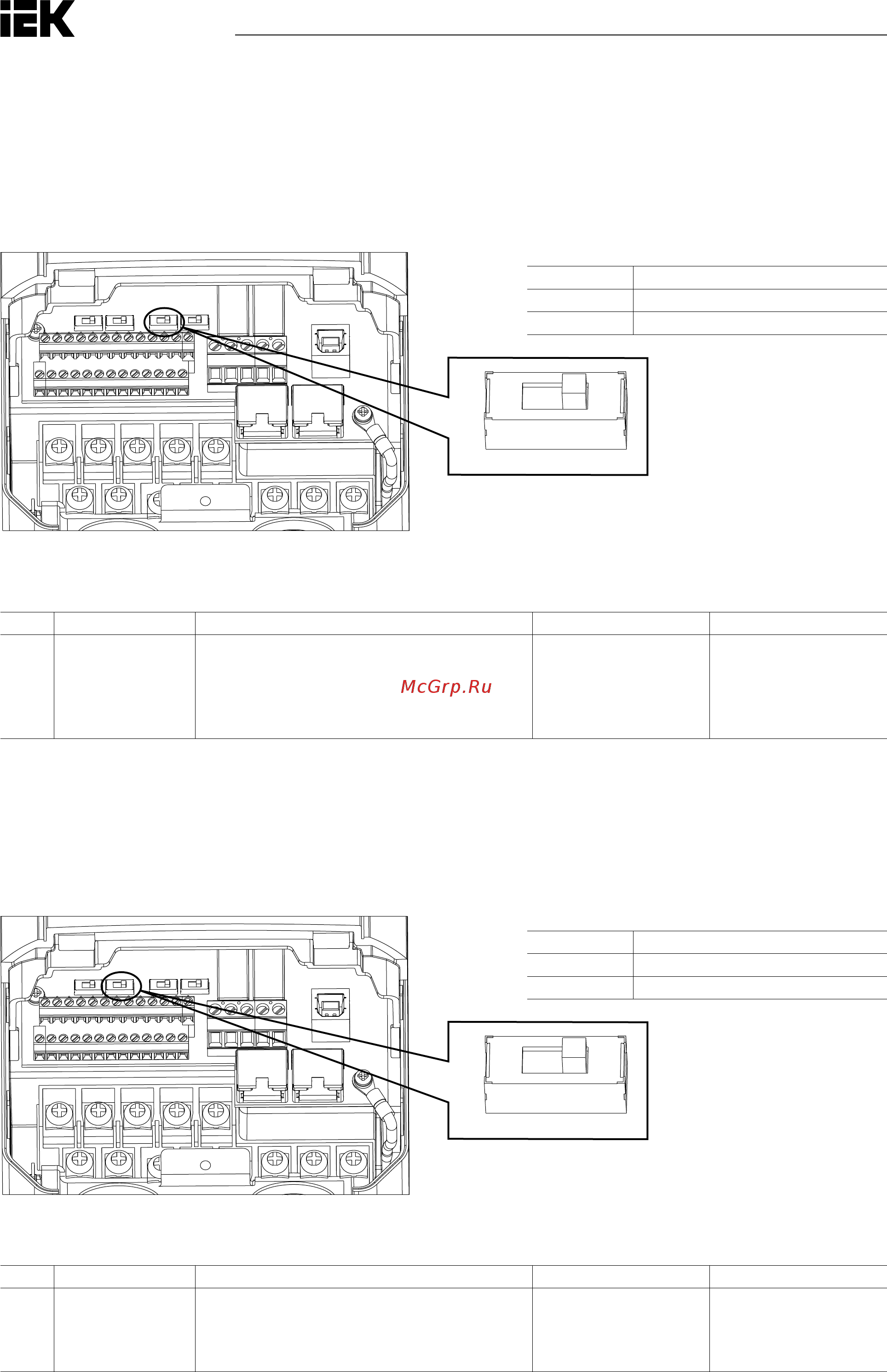

Рисунок 4.4.2. Переключатель A2
Таблица 4.4.2. Параметр E3-06
№ Параметр Значение Настройки По умолчанию
E3-06 Контакт A2, выбор
уровня сигнала
Выбор уровня сигнала для контакта A2:
0: 0÷20 мА
1: 4÷20 мА
2: 0÷10 В
3: 0÷5 В
0, 1, 2, 3 1
4.4.3 Контакт АМ: выход по напряжению/току
Выбор выхода по напряжению или току для контакта AM.
• Для выбора выхода по напряжению переключатель AM устанавливается в положение V, а параметр E4-04 настраи-
вается на 0 (0÷10 В).
• Для выбора выхода по току переключатель AM устанавливается в положение I, а параметр E4-04 настраивается
на 1 (0÷20 мА) или 2 (4÷20 мА).
V
I
Рисунок 4.4.3. Переключатель AM
Таблица 4.4.4. Параметр 4-04
№ Параметр Значение Настройки По умолчанию
E4-04 Контакт AM, выбор
уровня сигнала
Выбор уровня сигнала для контакта AM:
0: 0÷10 В
1: 0÷20 мА
2: 4÷20 мА
0, 1, 2 2
Таблица 4.4.1. Установка переключателя A2
Установка Значение
V Вход напряжения (0÷10 или 0÷5 В)
I Вход тока (4÷20 или 0÷20 мА)
Таблица 4.4.3. Установка переключателя АМ (контакт AM)
Установка Значение
V Выход напряжения (0÷10 В)
I Выход тока (4÷20 или 0÷20 мА)
