83
Глава 6 Параметры
L2: Верхний/нижний предел частоты
Следует установить верхний и нижний пределы, чтобы электродвигатель работал в диапазоне, настроен-
ном для предотвращения резонанса или повреждения.
• L2-00 ВЕРХНИЙ ПРЕДЕЛ СИГНАЛА УПРАВЛЕНИЯ ЧАСТОТОЙ
Устанавливается в процентах к максимальной выходной частоте. Даже если введенная величина ока-
жется выше ее величины, преобразователь будет соблюдать введенную настройку.
№ Наименование функции Настройки По умолчанию
L2-00 Верхний предел сигнала управления частотой 0,0÷110,0 % 100 %
• L2-01 НИЖНИЙ ПРЕДЕЛ СИГНАЛА УПРАВЛЕНИЯ ЧАСТОТОЙ
Устанавливается в процентах к максимальной выходной частоте. Даже если введенная величина ока-
жется ниже ее величины, привод будет соблюдать введенную настройку.
№ Наименование функции Настройки По умолчанию
L2-00 Нижний предел сигнала управления частотой 0,0÷110,0 % 100 %
L2-00
L2-01
Р
АБОЧИЙ
Д
ИАПАЗОН
Выходная частота
Сигнал управления
частотой
Нижний предел сигнала
управления частотой
Верхний предел сигнала
управления частотой

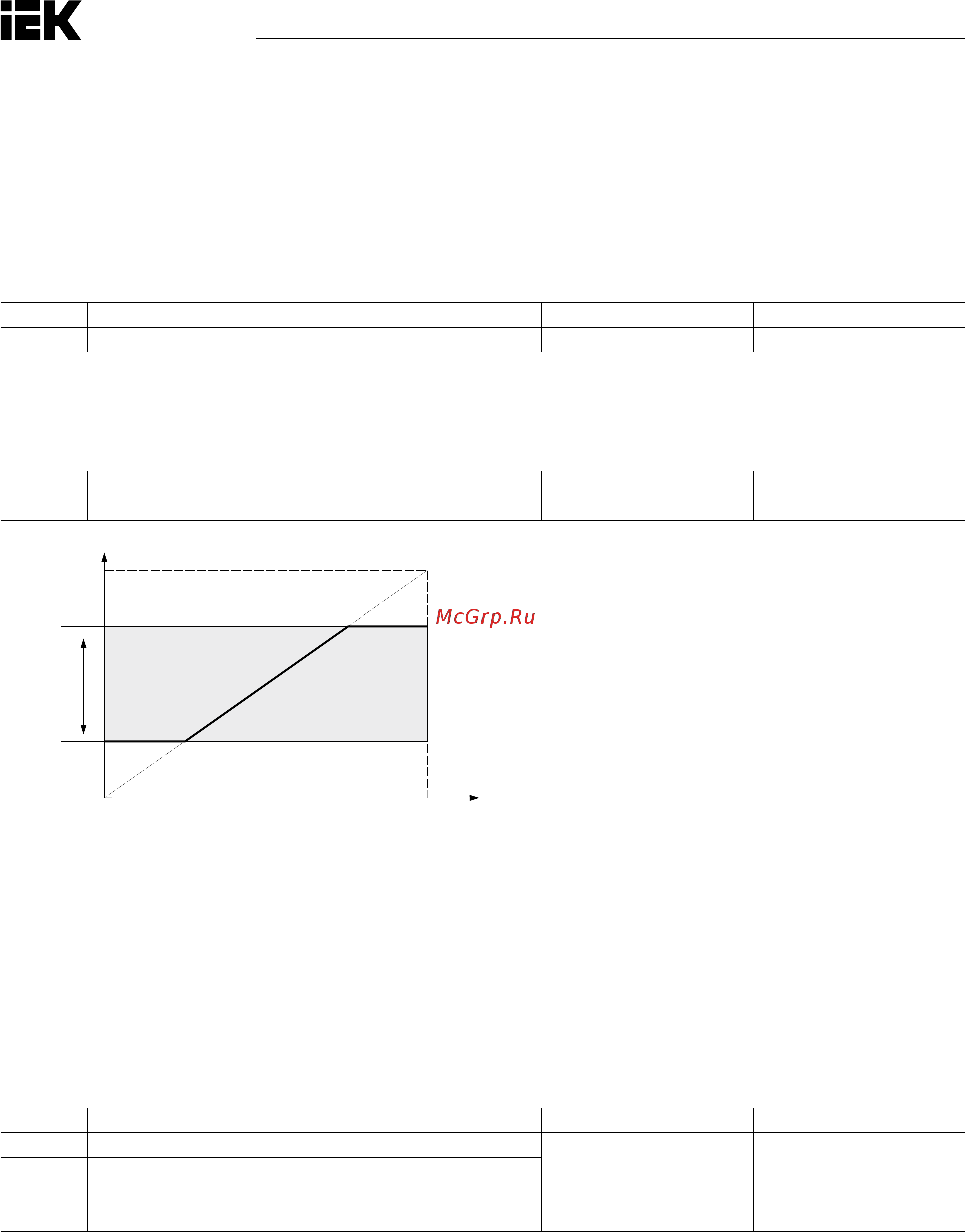

Рисунок 6.36. Верхний и нижний пределы сигнала управления частотой
L3: Перескок частот
• L3-00–L3-03 ПЕРЕСКОК ЧАСТОТ (1-3) / ДИАПАЗОН ЧАСТОТ ПЕРЕСКОКА
Установка диапазона перескока частот во избежание работы на скорости, вызывающей резонанс в обо-
рудовании. Если сигнал управления частотой падает в пределах диапазона частот перескока, преобразо-
ватель будет удерживать сигнал управления частотой на верхнем пределе до тех пор, пока замедление
пройдет этот диапазон и сигнал управления частотой превысит этот установленный предел.
Требуется настроить L3-00 или L3-01 на 0,0 Гц для отключения перескока частоты.
№ Наименование функции Настройки По умолчанию
L3-00 Перескок частоты 1 0,0 Гц÷<1> От 0,0 Гц÷<2>
L3-01 Перескок частоты 2
L3-02 Перескок частоты 3
L3-03 Диапазон частот перескока 0,0÷d1-02 <3> 1,0 Гц÷<3>
<1> Верхний предел определяется настройками d1-02 (максимальная выходная частота),
d1-13 (максимальная выходная частота электродвигателя 2) и L2-00 (верхний предел заданной частоты).
<2> Для векторного регулирования с обратной связью для электродвигателей с постоянным магнитом диапазон
значений составляет 0,0÷100,0 % при значении по умолчанию 0,0 %.
<3> Для векторного регулирования с обратной связью для электродвигателей с постоянным магнитом диапазон
значений составляет 0,0÷40,0 % при значении по умолчанию 1,0 %.
