42
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm
6.3.8 Диаметр труб между разветвителями (рис. 6.2) подбирается по таблице 6.8.
Таблица 6.8
Суммарный индекс производитель-
ности внутренних блоков, (∑пр).
Диаметр трубы, мм (дюйм)
жидкостная газовая
∑пр≤56 9,52 (3/8”) 12,7 (1/2”)
56<∑пр≤142 9,52 (3/8”) 15,87 (5/8”)
142<∑пр≤220 9,52 (3/8”) 19,05 (3/4”)
220<∑пр≤300 9,52 (3/8”) 22,2 (7/8”)
300<∑пр≤500 12,7 (1/2”) 28,6 (9/8”)
500<∑пр≤680 15,87 (5/8”) 28,6 (9/8”)
680<∑пр≤960 19,05 (3/4”) 34,9 (11/8”)
960<∑пр≤1350 19,05 (3/4”) 41,27 (13/8”)
1350<∑пр≤1580 22,2 (7/8”) 44,45 (7/4”)
1580<∑пр 25,4 (1”) 44,45 (7/4”)
6.3.8.1 Если при расчете суммарной производительности диаметр трубы на участке от
наружного блока до первого разветвителя больше чем диаметр трубы наружного блока,
то устанавливается труба соответствующая диаметру на блоке.
6.3.9 Для межблочного маслоуравнивающего трубопровода (рис. 6.2) применяется мед-
ная трубка диаметром 3/8” и тройники соответствующего диаметра (приобретаются по-
требителем).

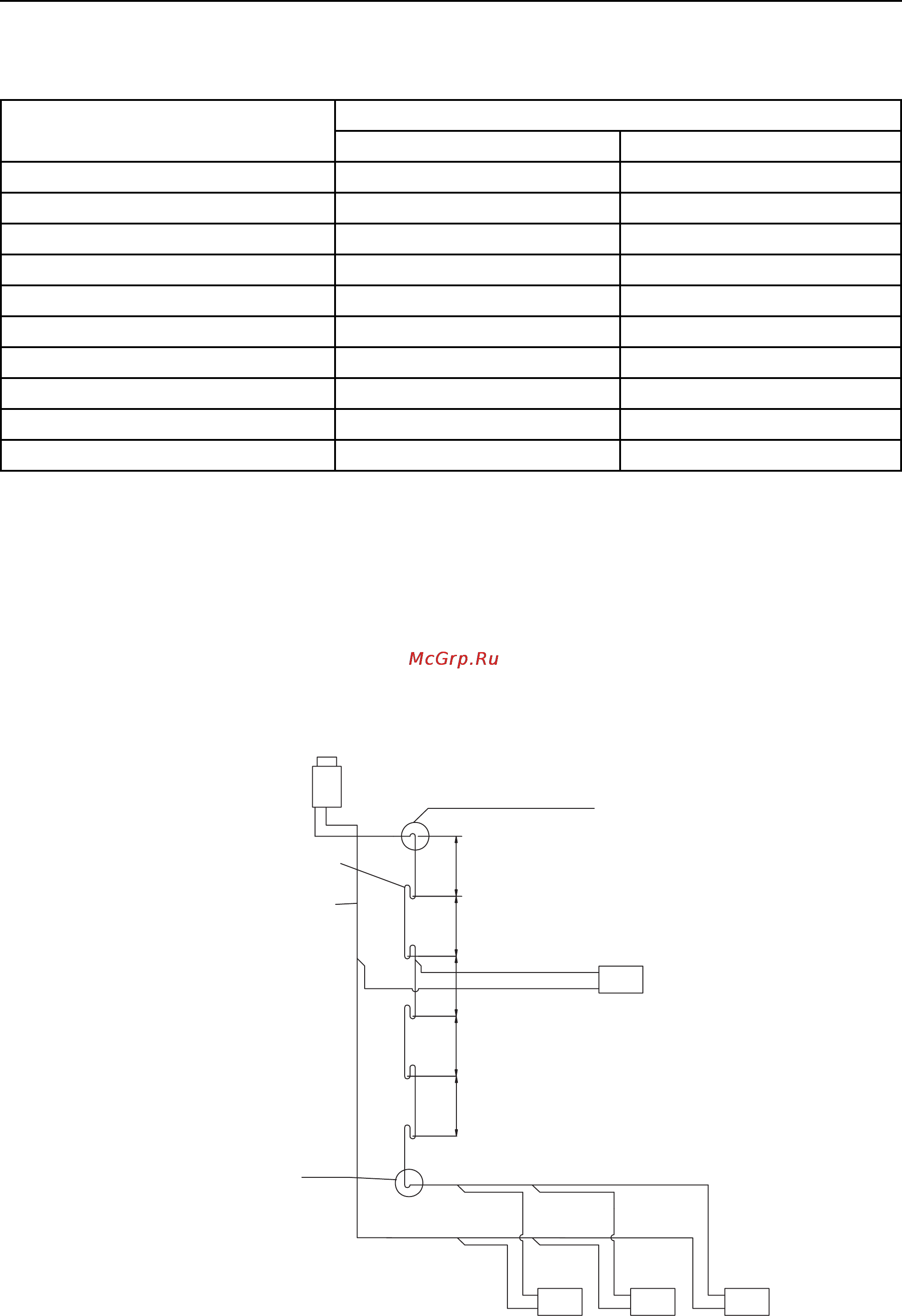

6.3.10 При установке наружного блока выше внутренних необходимо через каждые
6 м по высоте на газовой магистрали устанавливать маслоподъемные петли см рис. 6.9.
Маслоподъемная петля
Внутренний блок
Внутренние блоки
6 м
6 м
6 м
6 м
6 м
Маслоподъемная петля
Наружный блок
Газовая труба
Жидкостная труба
Рис. 6.9
