ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

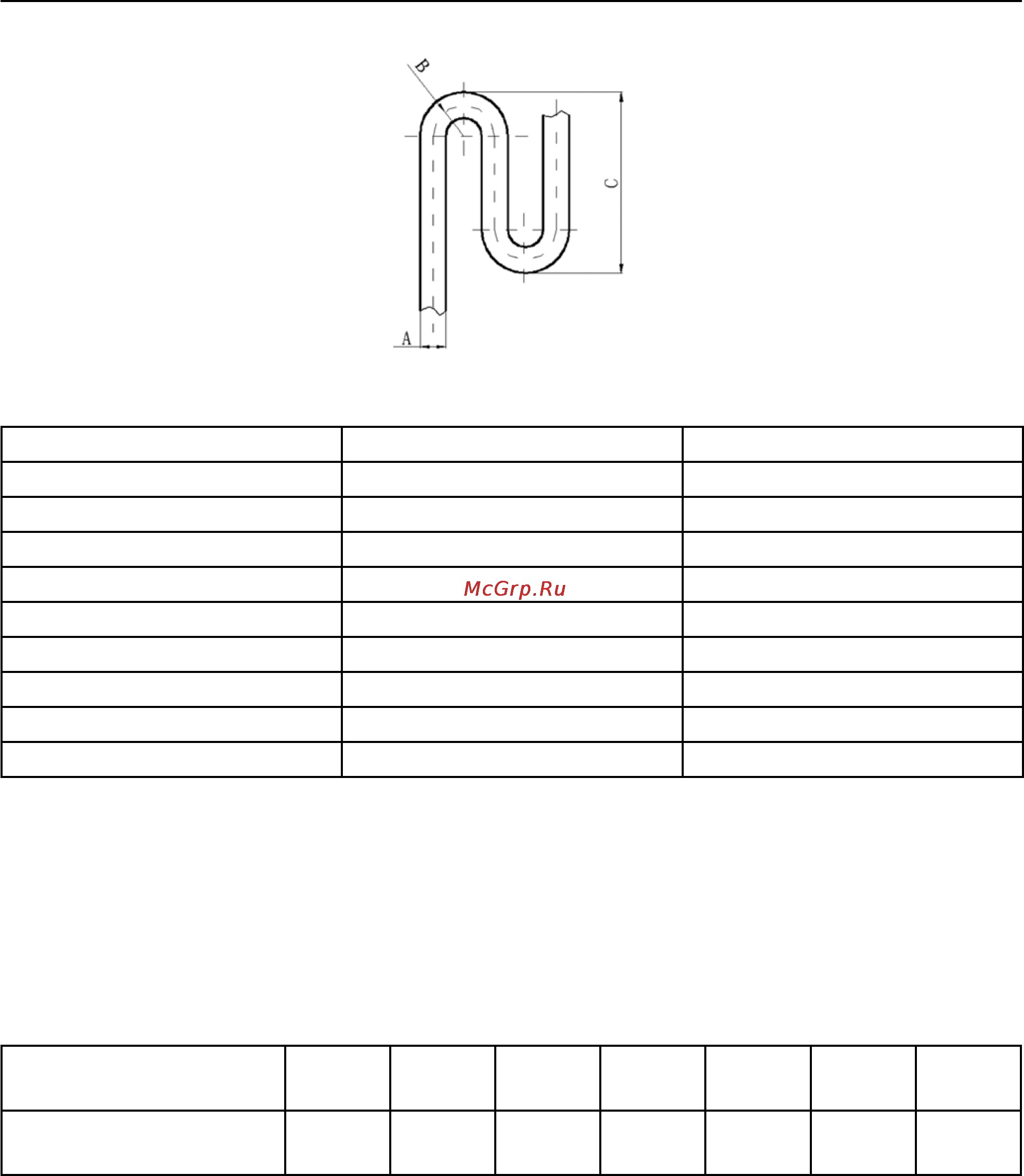

6.3.10.1 Параметры маслоподъемных петель согласно рисунку 6.10 и таблице 6.9.
Рис. 6.10
Таблица 6.9
А, мм (дюйм) B, мм C, мм
19,05 (3/4”) ≥31 ≤150
22,2 (7/8”) ≥34 ≤150
25,4 (1”) ≥45 ≤150
28,6 (1 1/8”) ≥45 ≤150
34,9 (1 3/8”) ≥60 ≤250
38,1 (1 1/2”) ≥60 ≤350
41,27 (1 5/8”) ≥80 ≤450
44,45 (1 3/4”) ≥90 ≤500
54,1 (1 3/4”) ≥90 ≤500
6.3.11 Наружные блоки системы заправлены фреоном в расчете на 15 м длины маги-
страли. При удлинении трассы необходимо произвести дозаправку в соответствие с та-
блицей 6.10.
6.3.11.1 Количество фреона для дозаправки в расчете на 1 м жидкостной трубы соглас-
но таблице 6.10.
Таблица 6.10
Диаметр трубы, мм
(дюйм)
6,35
(1/4”)
9,52
(3/8”)
12,7
(1/2”)
15,87
(5/8”)
19,05
(3/4”)
22,2
(7/8”)
25,4
(1”)
Количество фреона
для дозаправки, кг
0,022 0,054 0,11 0,17 0,25 0,35 0,4
