44
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm
7 СИСТЕМА УПРАВЛЕНИЯ
7.1 В системе управления GMV применяется стандарт передачи данных RS-
485(EIA485).
В качестве межблочного соединительного кабеля применяется 2-х жильная витая
пара.
7.2 Для идентификации при управлении у каждого блока имеется код производитель-
ности (Capacity) и адресный код (Address).

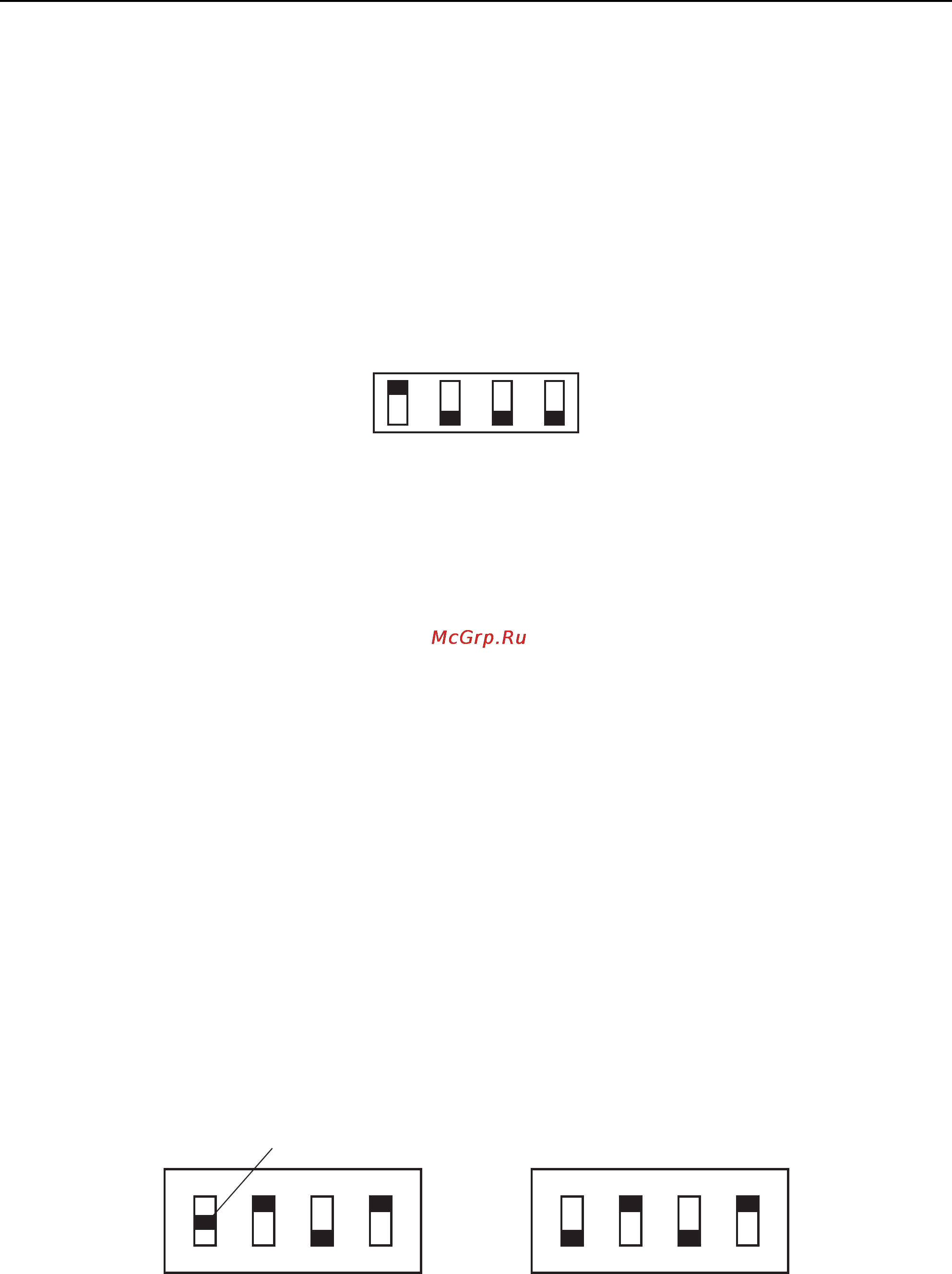

7.3 Код производительности и адресный код задаются DIP-переключателем с штеке-
рами (рис. 7.1).
ON
Рис. 7.1
7.4 Положение штекера ON соответствует значению «0», положение OFF — значению
«1».
7.5 Путем комбинирования положения штырьков, используя двоичную систему счис-
ления, задают адресный код блока.
7.6 Код производительности «Capacity» выставляется фирмой изготовителем и не
разрешен для изменения потребителем.
7.7 Адресный код присваивается потребителем и выставляется вручную на DIP-
переключателе (Address) внутренних блоков.
7.8 В таблице 7.1 приведен перечень кодов адресных кодов внутренних блоков.
7.9 Адресные коды выставляются произвольно для каждого внутреннего блока. Основ-
ное условие это их не повторяемость для каждой группы.
7.10 При установке каждый на штекер DIP-переключателя должен быть передвинут
до упора и не находиться в промежуточном положении.
7.11 Пример установки адресного кода:
- Адресный код блока №6 — в двоичной системе 0101, с учетом того что блок номер 1
обозначается «0000» (рис. 7.2).
- На рисунке 7.2 слева первый штекер переключателя находится в промежуточном
положении, не достигая конечного положения. На рисунке 7.2 справа показана правиль-
ная установка адресного кода.
Штекер пульта
не передвинут до упора
Неправильное задание кода Правильное задание кода
1
ON
2
DIP
34
ON
12
DIP
34
Рис. 7.2
