45
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

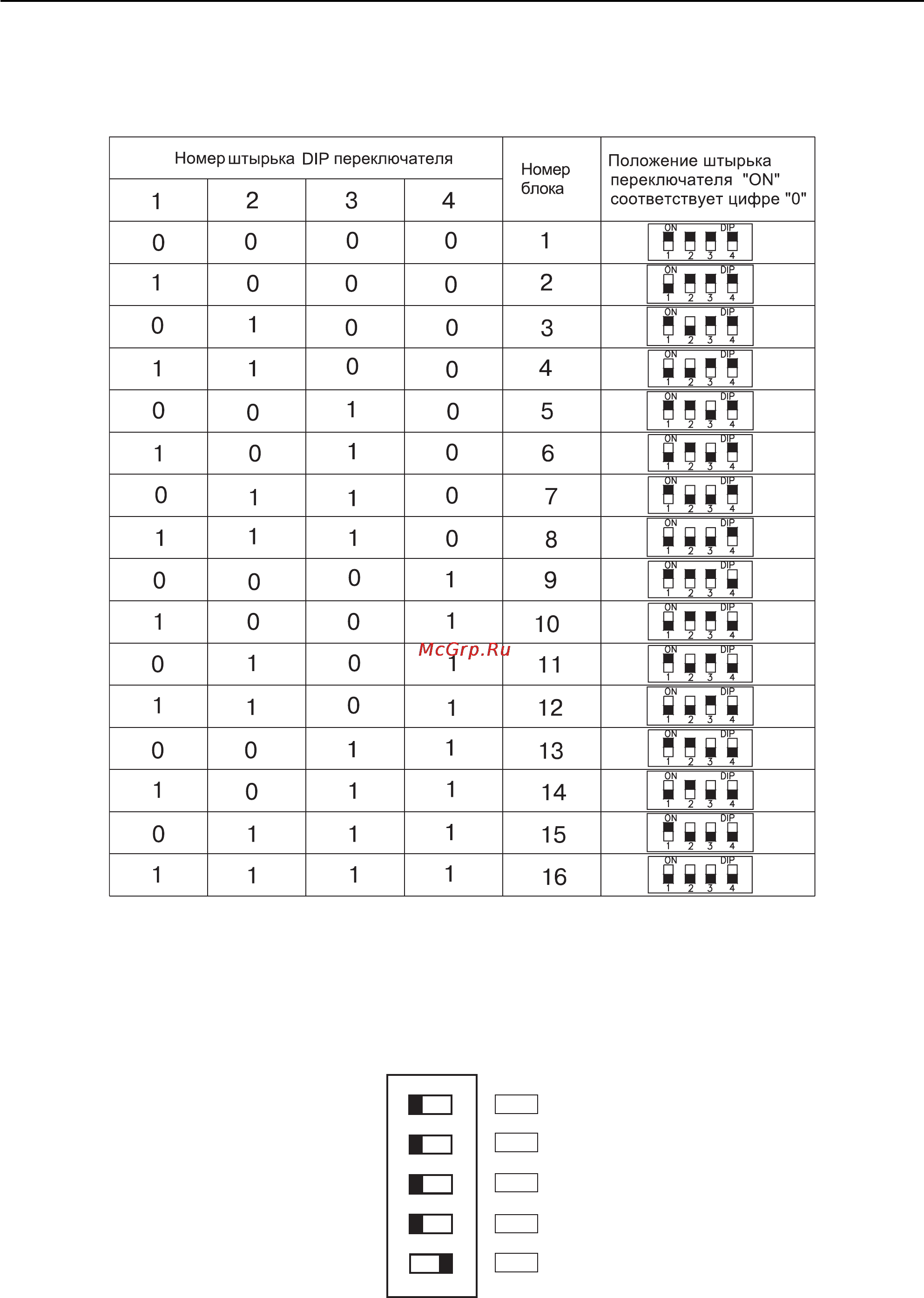

7.12 При монтаже системы для каждого внутреннего блока устанавливается адрес на
DIP-переключателе, расположенного на плате управления.
Таблица 7.1
7.13 На DIP-переключателе кода функций (рис. 7.3) задаются функции в соответствии
с таблицей 7.2.
7.13.1 На рисунке 7.3 показано положение ползунков на DIP-переключателе кода
функций в состоянии поставки, установленное заводом изготовителем.
1
ON
2
DIP
345
L/H
I/O
M/S
L/I
S/R
Рис. 7.3
